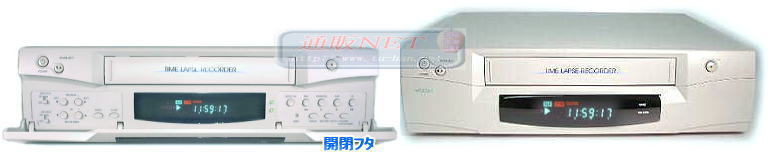

WJ-2096詳細

↑クリック

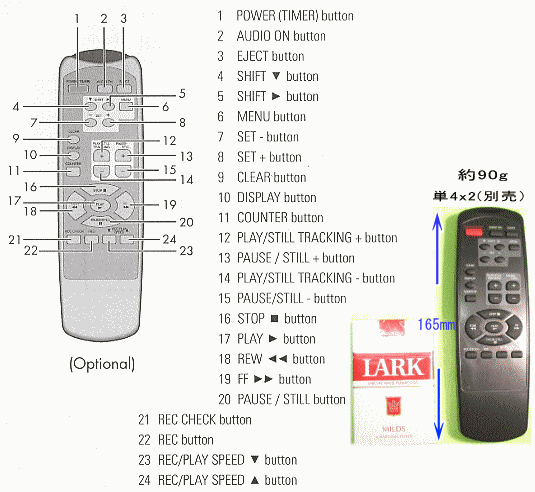

RC-20
リモコン詳細

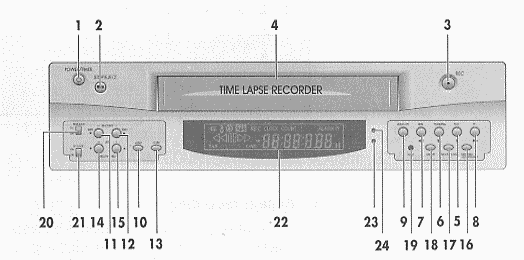

①POWER・・・・・・・電源のON、OFF、Timer録画の時に使います
注・・・コンセントを抜いたら記憶した日付は消えます

②STOP／EJECT・・・動作の停止、テ－プの取り出しに使います。
③REC・・・・・・・・・・・録画する時に使います.
　（右上のRECを押して録画スタートしない場合は左上のSTOPを1度押し再度RECを押してください）　　　　　　　　　　　　
④CASSETTE LOADIN 　SLOT・・ビデオテープの取り出し口です。
⑤FF・・・・・・・・・・・・・・早送り、スロー再生時に使います
⑥PLAY・・・・・・・・・・・・再生する時に使いますム
⑦PAUSE／STILL・・・・・・一時停止、スロー再生時に使います
⑧REW・・・・・・・・・・・・・・・巻き戻し、スロー再生時に使います
⑨AUDI0　0N・・・・・・・・・録画時、再生時の音声のON、OFFに使います
⑩COUNTER／CLOCK／ALARM・・・押す度に表示窓の表示が変わります。
⑪RECORD　CHECK・・・・・・録画時のチェックに使います。
⑫DISPLAY・・・・・・・・・・録画映像上、モニター上に日付、時間等の表示のON、OFFに使います。
⑬RESET・・・・・・・・・・これを5秒以上押すと、MENU画面上のRunningTime以外でのすべて
　　　　　　　　　　　　　　　の設定がリセットされます
⑭REM　LOCK　indicator・・・・ REMLOCK（リモコンロック）をONにすると点灯します。
⑮PANIC　IN　indicator・・PANIC端子に入力が合った時に点灯します。
⑯表示窓・・・・・・・・・・・・時間、カウンター等の表示。
⑰CLEAR・・・・・・・・・・・・・設定入力時、カウンターのリセット時に押します。
⑱MENU・・・・・・・・・・・・・・メニュー画面を呼び出します。
⑲SHIFT（）／TRACKING（＋）
⑳SHIFT（▼）／TRACKING（-）・・メニュー画面の設定、スロー再生時のトラッキング調整で使います
(21)SET（＋）（－）
(22)REC/PLAY　SPEED▼▲・・メニュー画面の設定、録画再生時のスピード設定時に使います
(23)SETLOCK ONにするとカギマークが付き、すべてのボタンにロックがかかり、
　　　　　　　　　　　　　本体での操作は出来なくなります。（リモコン操作は出来ます）
(24)REMOCON　LOCK・・・リモコンでの操作にロックがかかります。

端子11と13をショート（瞬間）しますとアラーム自動録画します）

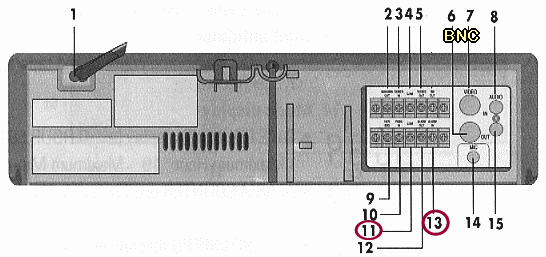

①ACコード
②WARNING　OUT端子・・電源等のロスが有るとこの端子より5Vの出力が出ます。
③LINK入力端子・・リンク接続の2台目の時の入力端子です。
④アース端子
⑤LINK出力端子
⑥LINK映像出力端子・・∨TRをリンク接続する時に使います。
　　　　　　　　　　　　　　　※リンク接続は同一機種（WJ2096）でご使用下さい．
⑦映像人力端子(注意、BNCJ)
⑧音声入力端子(注意、BNCJ)
⑨テープエンド端子・・テ－プが終わると、DC5Vが出力されます。
⑩PANICIN端子・・アラーム入力端子より優先して録画を始めます。
⑪アース端子
⑫アラーム出力端子・・アラーム録画中にHighの設定でDC5Vが出力されます。
⑬アラーム入力端子
⑭マイク入力端子・・マイクロフォンを接続する時に使います。
⑮音声出力端子・・リンク接続時の音声出力端子です。

*11と13の端子を1回瞬間ショートしますとアラーム録画します
*アラーム録画時間設定は3/5/10/15/20/25/30/分間録画します
（一旦この設定時間録画して次に接点信号入力が有りますと繰り返し録画します。）

（（例）モーションデテクターでは9の端子に細い電線で接続します）
（センサーカメラ(46679)ではアラーム端末に接続します。）
（NS-200カメラではアラーム接点出力ジャックへ接続します。）
(自動電話通報装置(TD-110W,46480)ではSWへ接続します。）
（ワイヤレス熱センサーSHA-300/500では無電圧出力端子のNOへ接続します。）　

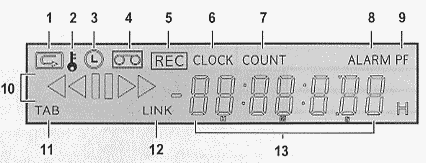

①リピートレコーディング・・・・オートリピートセット時に点灯します。
②セットロック・・・・・・・・・・・セットロックがONの時に点灯します。
③タイマー録画・・・・・・・・・・予約録画時に点灯します。
④カセットテ－プが入っている時に点灯します。
⑤レコーディングインジケーター・・・・録画中に点灯します。
⑥CLOCKインジケーター・・・・・・・・ここが点灯している時は時刻を表示しています。
⑦COUNTインジケーター・・・・・・・　ここが点灯している時はカウンター表示になっています。
⑧ALARMインジケーター・・・・・・・・アラームが動作した時にここが点灯します。
⑨PFインジケーター・・・・・・・・・・・POWERが停電や接断等でOFFになった時に点灯します。
⑩再生、早送り、書き戻し、一時停止時に点灯します。
⑪TABインジケーター・・・・・・・・・ビデオチーフのタブが折れて録画できない時に点灯します。
⑫LINKインジケーター・・・・・・・・LINK（2台以上のデッキを接続）レコーディング設定時に点灯します
⑬設定した時間、カウンターの表示力て出ます。

↑の画面はお手持ちのTVやモニターの画面上で表示されます。

基本設定画面（MENU画面の呼び出し方）
本機のMENUボタン　を押すと上記と同じ画面が画面上に出ます。
すべての設定はこの画面からできます。
●Shift▼でカーソル　が移動し設定する内容を選択します。Selを
押すと細かい内容設定になります。
設定後MENUボタンを押すと通常画面にもどります。
　　　　　
　　　　　　ビデオヘッドの使用時間

MENU画面上の一番下RunningTimeが、ヘッドの使用時間になります。
　　　　※RunningTimeは、リセットボタンを押してもリセットされません。

----ノ－マル録画----

①電源を入れる。

②ビデオチーフを入れる。

③REC／PLAYSPEED▼（▲）ボタンで録画時間を選んで下さい。時間表は一番下に出ています。

　*レコーディングスピード（録画時間）は画面と本機表示窓に表示されます。

　*もし、レコーディングスピード、カウンター、タイトル、時間等を、録画したくない時は、
　　　DISPLAYボタンを押してから録画を始めて下さい。

④RECボタンを押す。
　RECマークは本体表示窓にレコーディングが始まった時につきます。

⑤録画を終了、もしくは中止する場合は、STOP／EJECTボタンを押して下さい。

下記表の記録間隔時間は計算上の概算ですので実際は多少異なります
●レコーディングスピード（最長録画時間）

120分テ－プ使用での録画時間切り替え設定	160分テ－プ使用での録画時間切り替え設定	記録間隔	記録コマ教	音声録音
2（SP）時間	2．67時間	1／60秒	60	YES★
6（EP）時間	8時間	1／60秒	60	YES★
18（EP）時間	24時間	3／60秒	20	YES★
24（SP）時間	32時間	12／60秒	5	NO
36（SP）時間	48時間	18／60秒	3．3	NO
48（SP）時間	64時間	24／60秒	2．5	NO
72（SP）時間	96時間	36／60秒	1．6	NO
96（SP）時間	128時間	48／60秒	1．2	NO
120（SP）時間	160時間	1秒	1	NO
168（SP）時間	224時間	1．4秒	0．7	NO
240（SP）時間	320時間	2秒	0．5	NO
360（SP）時間	480時間	3秒	0．3	NO
480（SP）時間	640時間	4秒	0．25	NO
720（SP）時間	960時間	6秒	0．16	NO
960（SP）時間	1280時間	8秒	0．12	NO

★印は映像と音声を連続録画します。
他は映像のみをコマ送り録画します
*(EP)(SP)は時間設定時自動的に変わります。
（録画例）・・例えば↑黄色部ですと1秒に1コマの画像をコマ送り録画して
120分テープですと約120時間のコマ送り録画出来
160分テープですと約160時間のコマ送り録画出来ます。

　予約録画では毎週同じ曜日時間の予約と毎日同じ時間に予約するセッティンクができます。
-----予約録画①-----　　　
　　　　　　例：毎週木曜日のAMlO：00からPM8：30までを
　　　　　　　18時間録画モードで予約する場合

①本機の日付、時間が正しいか確認して下さい。

②MENU画面を呼び出し、SHIFT▼ボタンを2回押し、カーソルをRECModeSetに合わせSHIFT
　　を押します。　　　　　　　　　　　　

　

　上記画面から“TimerProgramSet”を選びSHIFT　を押します。
　　

　　　　　　　　　　　
*START・・録画開始時間
*END・・・録画終了時間
*SPD・・録画時間モ－ド

　③カーソルをSHIFT▼ボタンを押し、木曜日（THU）に合わせSHIFT　ボタンを押し、カーソルを
　　STARTに合わせます。

　④SET（＋）（－）を押し、STARTの時間を“10”に合わせSHIFTボタンを押すと分の部分に移
　　りますのでSET（＋）（－）ボタンで“00”に合わせます。

　⑤SHIFT　ボタンを押すと次にAM、PMのセットに移動するのでAMに合わせセットします。
　●画面表示は、AM、PMがそれぞれA、Pと略されます。

　⑥カーソルをSHIFT　ボタンでENDに合わせ③④⑤と同じ要領でPM8：30に合わせます。
　⑦カーソルをSHIFT　ボタンでSPDに移動し、SET（＋）（－）ボタンで18Hに合わせます。
　⑧SHIFTボタンを押し、“N”と表示されている所に移動し、SET（＋）（－）ボタンで“Y・・（録画
　　する）に合わせます。
　●“N’’のままだと予約録画はしません。

　⑨最後にPOWERボタンを押すと予約録画のセットは後に表示窓に“L”が点灯します。
　　毎日同じ時間に予約する場合は、同じ要領で全ての曜日にセットするか、もしくは、カーソルを曜日の
　　一番最後にある“DLY’’に合わせて時間をセットします。

-----予約録画②----　　
　　　　　　l日に2回以上の予約録画をセットする場合

　　　　　　　　例：木曜日のAM8：30か5PMl：00までと
　　　　　　　　　　　PM5：00か5PMlO：30と2回予約する時

①予約録画①の要領で木曜日AM8：30からPMl：00をまずセットします。

②SHIFT▼ボタンで“THU"以外の所にカーソルを合わせ、SHIFT　ボタンで曜日の所にカーソル
　を合わせます。

⑨SET（＋）（－）ボタンで曜日を"THU"に合わせます。

④時間のセットは前回と同じ要領でセットします。
　　　　　　　

-----予約録画③-----
　簡単に毎日同じ時間に予約ができます。

①TIMER PROGRAM SET画面でカーソルをSHIFT▼ボタンで、“DLY”に合わせてセットします。
　そうすれば毎日同じ時間に予約録画がセットできます。

　※予約録画のキャンセルは、POWERボタンを押すとキャンセルされます。

　※予約録画中はSTOP、POWERボタン以外の操作はできません。

　※録画中に停電等の理由でパワーロスになると表示窓に“PF"のマークが点滅します。“PF”マー
　クはいずれかのボタンを押すと消えます。再度電源が供給されると、自動的に録画を始めます。
　　

-----テ－プ再生の方法①-----
①REC／PLAY　SPEEDボタンで再生するスピードを決めます。

②PLAYボタンで再生します。

------テ－プ再生の方法②-----　　　　
　時間や日付で見たい画面を探すことができます。

　①MENU画面からカーソルを"searchSelect”に合わせSHIFT　ボタンを押します。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　②Time／DateSearchにカーソルを合わせ、SET（＋）ボタンで時間を合わせます。

　⑨SHIFT　ボタンでカーソルを移動し、AM、PMを合わせます。

　④SHIFT　を押しDateにカーソルを合わせ、SET（＋）ボタンで日付を合わせます。

　⑤SHIFT▼でカーソルを移動させ、早送りならSET（＋）、巻き戻しならSET（－）を押します。

　※画面が通常画面になり設定した時間で止まりますのでそれからPLAYしてください

　　　　　　　　　　　　　　　　ゼロサーチ

　　　　　　　　カウンターが“0”の位置まで自動的に書き戻してくれます。

　①MENU画面の“SearchSelect”で“ZeroSelect"に合わせます。

　②SHIFT　ボタンを押すと自動的にカウンター“0”の所を探します。

　※画面が通常画面になり設定した時間で止まりますのでそれからPLAYしてくださし1。

-----音声の録音と再生-----　　　　　　　

●Audio、Micの音声録音は、2／6／18Hモードの録画時のみ可能です。
●録画方法は、RECボタンを押す前にAudioOnボタンを押し、RECボタンを押します。
●モニター上にwithaudioの文字が5秒間だけ表示されます。
●再生方法は、PLAYボタンの後にAudioONを押すとモニターより音声が出てきます。

-----一時停止-----　　　　　　
　①再生、録画時にPAUSE／STILLボタンを押すと各動作を一時停止することができます。

　②再度PAUSE／STILLボタンを押すと解除されて動作を始めます。

-----スロ－再生-----
　①再生時にPAUSE／STILLボタンを押します。

　②FFボタンを押す度に、1/15-1/20-1/30秒でスロー再生します。
　REWボタンを押す度に、1/15-1/10-1/5秒でスロー再生します。
　⑨PLAYボタンで通常再生にもどります。

-----オートリピート緑画（連続録画）------
　この設定をすると何度も自動的に繰り返し録画します。

　①MENU画面よりカーソルを“RECModeSet”に合わせます。

　②SHIFT　ボタンでREC　MODE　SETにし、“RECModeSet”を“Yes"にします。
　　　
-----アラーム緑画（アラーム入力による録画の設定方法）-----

　　　　　ALARM　IN端子にアラームセンサーからの入力による自動録画ができます。

　①MENU画面で“RECModeSet"にカーソルを合わせ、SHIFT　ボタンを押します。

　②SHIFT　ボタンでカーソルを“RECModeSet”に合わせ、SHIFT　ボタンを押します。

　③AlarmRecをSHIFT　ボタンで“Yes”にします。

　④カーソルをSHIFT▼ボタンでSpeedに合わせレコーディングスピードをSHIFT　で2／6／18Hの
　　中から選択します。

　⑤カーソルをSHIFT▼ボタンでDurationに合わせセンサー入力による録画時間を選択します。

　⑥MENUボタンを3回押し、通常画面にもどします。
