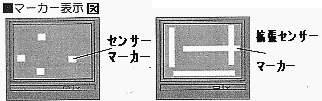

*左の様にマーカーの位置は 表のV/Hのつまみ(1)〜(4) で移動可 *右図の様にマーカーの縦や横の 感知面積を広げるには 本体の底部の1〜16個のスイッチで 4段階に広がります 図は最大の広さです |
 |
【本体の底部の1〜16個のスイッチ】 1のマーカーは横のみ4段階広がります 2のマーカーは横のみ4段階広がります 3のマーカーは縦のみ4段階広がります 4のマーカーは縦のみ4段階広がります |

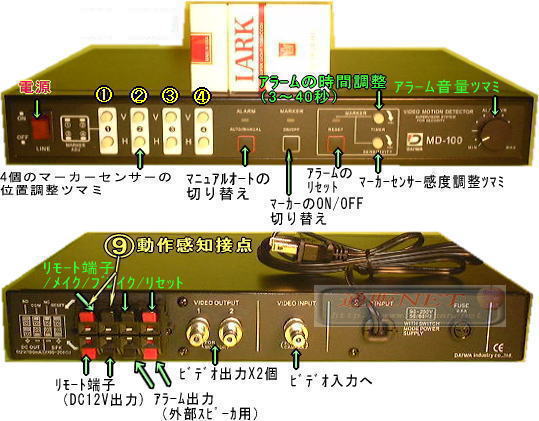

| ■前面パネル *電源スイッチ 電源のON／OFFスイッチです。 *マーカーセンサー位置調整ツマミ マーカー（1〜4）ごとに∨（垂直方向）、H（水平方向）へ移動させ設定する事が 出来ます。 *アラーム設定スイッチ LED未点灯時は、センサー感知時にアラームが鳴り続けます。 LED点灯時（緑色）は、センサー感知時にアラームの設定時間内（3〜40秒） のみ鳴り続けます。 *マーカーON／OFFスイッチ LED点灯時（黄色）はモニター上にマーカーが表示されセンサーが感知します。 再度このスイッチを押すとLEDは点灯（黄色）したままでマーカー表示が画面上から 消えます。但し、センサーは感知します。 LED未点灯時は、マーカーは表示されず。センサーも感知されません。 *アラームリセットスイッチ ボタンを押すとアラームは、停止します。 アラームが鳴っている問LED（赤色）は点滅します。 *アラーム時間設定ツマミ 左いっぱいまで回すと絢3秒 右いっぱいまで回すと絢40秒のアラーム時間が設定されます。 *センサー感度調整ツマミ 左回しで感度が鈍＜なり、右回しで感度が敏感になります。 ※最大限まで感度をアップさせますと、蛍光灯等のフリッカー等でセンサー が働く場合がありす。本体の故障でほありませんので適正な感度を設定して下さい。 *アラーム音量ツマミ 右回りで最大音量になります。 |
|
| ■背面パネル *アラームリレ一出力端子（ON／OFF） NOとCOMでつなぐとメイク回路となり、センサー感知で即スイッチがONとなります。 NCとCOMでつなぐとブしイク回路となり、センサー感知で即スイッチがOFFとなります。 ※本機に別ユニットを接続し、センサー感知でスイッチのON／OFFを自動的に使用します。 *アラームリセット回路端子 つなぐとアラームリセット回路となり、外付けでアラームリセット回路（アラームOFF） を設定する事ができます。 ※本機から離れた場所がらアラームをOFFにできるようにスイッチを設定する場合に使用します。 *リモート端子（DC12V出力端子+） 端子間でアラームが鳴っている間、即DC12V、lOOmAを出力しています。 *リモート端子（DC12V出力端子-） グランドとなります。 *アラーム出力端子（外部スピーカー用端子） 外部スピーカーを取り付ける場合使用します。（100〜200Ω） *ビデオ信号出力端子（2系統） モニター、ビデオカセットしコーダーetｃ接続します。 *ビデオ信号入力端子 カメラetc，から接続します。 *ACカード（AClOOV入力） 入力出圧85V〜264Vまで入力可能です。 *ヒューズホルダー 0．5A FUSE |
|
