第2章：SAシリーズハードウェア・セットアップ手順





2.1 SA-100ハードウェア・セットアップの手順

[1 Port（ポート）をご使用の場合]

手順1：USBカメラをマザーボードのUSBポートに差し込みます。

手順２：Windowsシステムは自動的にUSBカメラを検出します。適切なドライバを選択し、インストールしてください。



2.2 SA-150ハードウェア・セットアップの手順

[2/4 Port（ポート）をご使用の場合]

手順1：USB GrabberをマザーボードのUSBポートに差し込みます。

手順２：Windowsシステムは自動的にUSB Grabberを検出します。適切なドライバを選択し、インストールしてください。



2.3 SA-200ハードウェア・セットアップの手順

[2/4/6/8/10/12/14/16 Port（ポート）をご使用の場合]

手順1：パソコンの電源を切ります。

手順2：SA-200カードをPCIスロットに差し込みます。

手順3：パソコンの電源を入れます。

手順4：Windowsシステムは自動的にSA-200カードを検出しインストールします。次に、CD-ROMを開き、(\Driver)フォルダをダブルクリックしてインストールします。。





2.4 SA-250 ハードウェア・セットアップの手順[2/4/6/8/10/12/14/16 Port（ポート）をご使用の場合]

手順1：パソコンの電源を切ります。

手順2：SA-250をPCIスロットに差し込みます。

手順3：パソコンの電源を入れます。

手順4：Windowsシステムは自動的にSA-250カードを検出しインストールします。次に、CD-ROMを開き、(\Driver)フォルダをダブルクリックしてインストールします。。





2.5 SA-500ハードウェア・セットアップの手順

[2/4/6/8 Port（ポート）をご使用の場合]

手順1：パソコンの電源を切ります。

手順2：SA-2002/4/6/8 Port（ポート）カードをPCIスロットに差し込みます。

手順3：パソコンの電源を入れます。

手順4：Windowsシステムは自動的にSA-500カードを検出しインストールします。次に、CD-ROMを開き、(\Driver)フォルダをダブルクリックしてインストールします。。





2.6 SA-600ハードウェア・セットアップの手順

[2/4///6/8/10/12/14/16 Port（ポート）をご使用の場合]

手順1：パソコンの電源を切ります。

手順2：SA-600カードをPCIスロットに差し込みます。

手順3：パソコンの電源を入れます。

手順4：Windowsシステムは自動的にSA-600カードを検出しインストールします。次に、CD-ROMを開き、(\Driver)フォルダをダブルクリックしてインストールします。



2.7 SA-650ハードウェア・セットアップの手順

[4/8/12/16 Port（ポート）をご使用の場合]

手順1：パソコンの電源を切ります。

手順2：SA-650カードをPCIスロットに差し込みます。

手順3：パソコンの電源を入れます。

手順4：Windowsシステムは自動的にSA-650カードを検出しインストールします。次に、CD-ROMを開き、(\Driver)フォルダをダブルクリックしてインストールします。



2.8 SA-700ハードウェア・セットアップの手順

[4 Port（ポート）をご使用の場合]

手順1：パソコンの電源を切ります。

手順2：SA-700カードをPCIスロットに差し込みます。

手順3：パソコンの電源を入れます。

手順4：Windowsシステムは自動的にSA-700カードを検出しインストールします。次に、CD-ROMを開き、(\Driver)フォルダをダブルクリックしてインストールします。

2.9 SA-750ハードウェア・セットアップの手順

[4/8/12/16 Port（ポート）をご使用の場合]

手順1：パソコンの電源を切ります。

手順2：SA-750カードをPCIスロットに差し込みます。

手順3：パソコンの電源を入れます。

手順4：Windowsシステムは自動的にSA-750カードを検出しインストールします。次に、CD-ROMを開き、(\Driver)フォルダをダブルクリックしてインストールします。



2.10 SA-800ハードウェア・セットアップの手順

[8/16 Port（ポート）をご使用の場合]

手順1：パソコンの電源を切ります。

手順2：SA-800カードをPCIスロットに差し込みます。

手順3：パソコンの電源を入れます。

手順4：Windowsシステムは自動的にSA-800カードを検出しインストールします。次に、CD-ROMを開き、(\Driver)フォルダをダブルクリックしてインストールします。











Watch Dog Timer（ウォチドッグ）

[SA-600 / 650/ 700 / 750/ 800だけ使用可能]

ハードウェア・セットアップの手順：



システムが正常に動作しなくなってから２分が経過すると､SA-600 / 650/ 700 / 750/ 800システムが自動的に再起動し正常な状態に復旧することが出来ます。

キャプチャカードから､２本の再起動用ケープルが出ています。一本はマザー・ボードへ接続し、もう一本はパソコン外部へ接続します｡

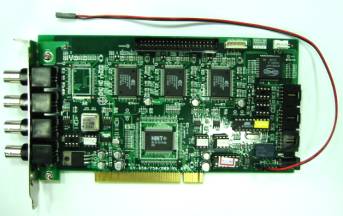

[SA-600キャプチャカード]

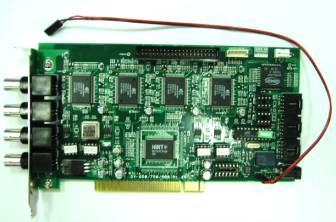

[SA-650キャプチャカード]

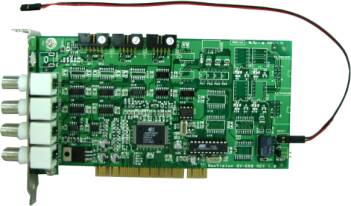

[SA-700キャプチャカード]

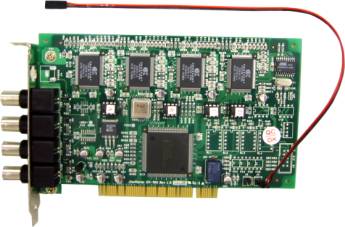

[SA-750 キャプチャカード]

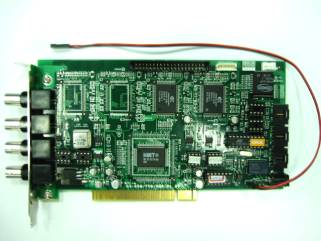

[SA-800 キャプチャカード]



補足1：SA-700 / SA-800はIntel 815チップセットのマザー・ボードをサポートしません。

補足2：SA-700 / SA-800はWindows 98で使用した場合約80f/sec
