受信機詳細

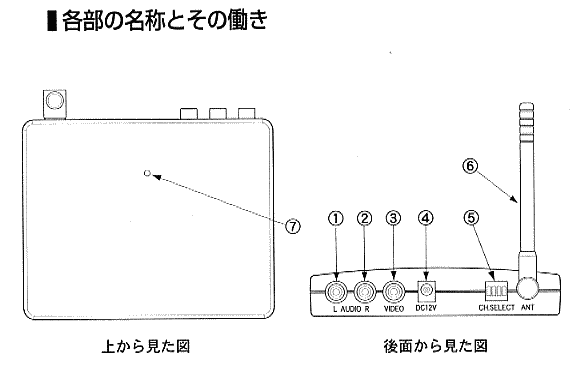

（受信機）詳細

①音声出力端子（L）
　テレビ等の音声入力端子（白色）に音声出力端子（白色）を付属の
　RCAコードで接続します。
②音声出力端子（R）
　テレビ等の音声入力端子（赤色）に音声出力端子（赤色）を付属の
　RCAコードで接続します。
③映像出力端子
　テレビ等の映像入力端子（黄色）に映像出力端子（黄色）を付属の
　RCAコードで接続します。
④DC12V電源入力端子
　付属のACアダプターを差し込んで下さい。DC12V（直流）が供給されます。
⑤受信チャンネル設定スイッチ
　周波数切替のスイッチです。
　チャンネルは1CHから4CHまでスイッチで切り替える事が出来ます
　ONのスイッチチャンネルのみ4秒間隔でスキャンします。
⑥1／2波長ダイボールアンテナ
　無線で音声・映像を飛ばす場合、電波状況に大きく左右されます。
　画面を見ながら、最良の状態を保てるようにアンテナの向きを微調整して下さい。
⑦電源ランプ
　付属のACアダプターからDC12Vを供給されますと電源ランプが点灯します
