拡声用音響装置一覧

• 本機はIP電話システムにアナログ電話機を接続する為に作られたゲートウェイのVoIP(又はFXS)端子と
  　ページングアンプの入力端子の間に接続してページング放送を行なう為の機器です。【一般の公衆電話回線(アナログ電話回線)には接続出来ません。】

• 発呼側の電話機をオフフックしてからゲートウェイのVoIP(FXS)端子に割り当てられた電話番号をダイヤル後に
  　本機が着信音(1秒間鳴動・2秒間無音)を受信すると、ページングアンプを自動的に起動します。

• 放送終了後、発呼側電話機の受話器をオンフック後、反転パルス又は話中(BT)音を検出すると、
  　ページングアンプの起動を解除して放送を終わり待受け状態に戻ります。

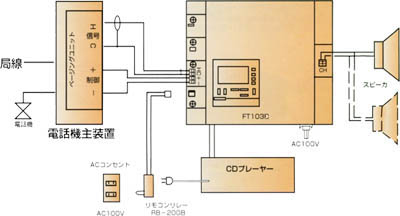

• 電話ページング用アンプ30Wにタイマーとチャイムと予告音を内蔵した1プラス3の機能を一体化。
  配線工事に半田付けや圧着端子加工が不要になりました。場所をとらない壁掛タイプです。

• 内蔵のデジタルウィークリータイマー（月差±15秒）は、１週間のプログラムを毎週繰り返し放送。
  合計80ステップまでプログラムでき、休日設定にも対応。
  停電時もプログラムは保存されます（連続5年以上）。
  時刻入力あわせ入力端子を備え、外部機器から内蔵タイマーの時刻を修正することができます。

• 音量調節、テンポ調節の可能な電子チャイムを２種類（ウエストミンスター、ホイッティングトン）を内蔵し、
  １曲選択してご利用いただけます（手動切り替え式）。放送予告音は4種類（ドミソ・ピンポン・ドミソド・ピピピピピ）の中から選択できます。

• 放送する時だけアンプの起動を掛けられる起動端子付きです。
  アンプの動作状態が一目で分かる、動作表示灯付も搭載しています。

• ラジオ体操用CDプレーヤSCD-XE600、リモコンリレーRB-200Bと、ラジオ体操用CDソフトVIDG-10001を組み合わせると、
  ラジオ体操第一を設定した時刻に自動放送するタイマーコントロールができます。

• アンプ（放送設備）に接続し、設定した1週間のプログラムを繰り返して自動チャイム放送ができます。

• 内蔵のデジタルウィークリータイマー（月差±15秒）は、１週間のプログラムを毎週繰り返し放送。合計80ステップまでプログラムでき、休日設定にも対応。停電時もプログラムは保存されます（連続5年以上）。時刻入力あわせ入力端子を備え、外部機器から内蔵タイマーの時刻を修正することができます。

• 音量調節、テンポ調節の可能な電子チャイムを２種類（ウエストミンスター、ホイッティングトン）を内蔵し、１曲選択してご利用いただけます（手動切り替え式）。

• ラジオ体操用CDプレーヤSCD-XE600、リモコンリレーRB-200Bと、ラジオ体操用CDソフトVIDG-10001を組み合わせて、ラジオ体操第一を設定した時刻に自動放送する事ができます。

• 通常のCDも高音質で再生できます。

• オーディオへの影響を極力排した構造設計、重量バランスを考慮して
  　安定した読み取りを実現するセンターメカデザインです。

• チャイム付電子プログラムタイマーCT-10Dや、
  　壁掛用チャイムタイマー付電話ページング用アンプFT-103Cと組み合わせてラジオ体操放送ができます。
  　（別途リモコンリレーRB-200Bが必要です）

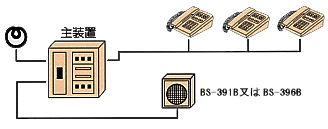

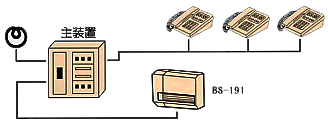

• 主装置や電話機のスピーカ端子に接続することで
  　着信音・内線呼出が行えます。

• 壁掛け式、卓上式としても使えます。

• スピーカの少ない一斉ページングシステムに最適です。

• アンプとスピーカが一体になっていますので接続配線が簡単です。

• AC-100V電源が必要です。音量調節器付です。

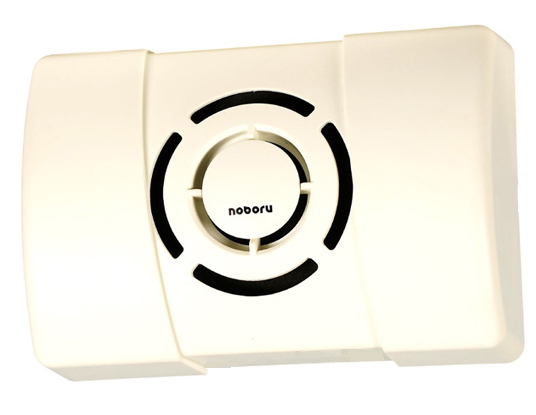

• 主装置や電話機のスピーカ端子に接続することで着信音・内線呼出が行えます。

• 壁掛け式のコールスピーカで、スピーカの少ない一斉ページングシステムに最適です。

• アンプとスピーカが一体になっていますので接続配線が簡単です。

• AC-100V電源が必要です。音量調節器付（調節にはマイナスドライバーが必要）です。

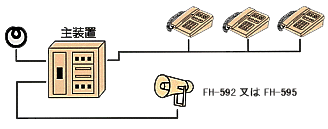

• 主装置や電話機のスピーカ端子に接続することで着信音・内線呼出が行えます。

• ホーン型で、屋内・屋外用としてご利用できます。
  　（防滴型・雨の直接かからない軒下程度の屋外に限ります）

• 騒音の多い場所での呼び出しに最適です。

• アンプとスピーカが一体になっていますので接続配線が簡単です。

• AC-100V電源が必要です。音量調節器付、U字型金具付です。（ネジ類ステンレス製）

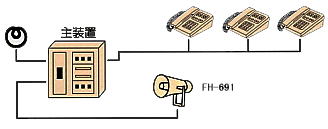

• 主装置や電話機のスピーカ端子に接続することで着信音・内線呼出が行えます。

• 光と音で知らせるフラッシュコールです。着信音だけでなく音声の呼び出しでもフラッシュが点滅します。
  ビジネスホンの外線着信音や内線呼び出し音を、拡声と同時にフラッシュ光（白色）で知らせます。

• ホーン型で、屋内・屋外用としてご利用できます。
  （防滴型・雨の直接かからない軒下程度の屋外に限ります）

• 騒音の大きい場所では、音と光で効果的にお知らせができます。
  音量調節器が付いていますのでフラッシュ点滅だけも可能です。

• アンプとスピーカが一体になっていますので接続配線が簡単です。

• AC-100V電源が必要です。音量調節器付、U字型金具付です。（ネジ類ステンレス製）

• リレーボックスです。

• 接点容量は、AC240V/5A（抵抗負荷）、DC24V/5A（抵抗負荷）です。
  接点容量以下でご使用ください。

• リモートスイッチには、DV20V 100mA以上の接点容量のものをご使用ください。

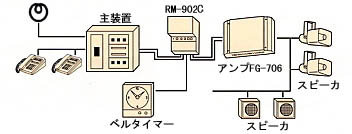

• 放送前の予告音と始業・終業時のチャイム音を内蔵しています。
  始業・終業時のチャイムにはベルタイマーやタイムレコーダーの起動接点が必要です。場所をとらない壁掛け式です。

• 音量調節、テンポ調節の可能な電子チャイムを２種類（ウエストミンスター、ホイッティングトン）を内蔵し、
  　１音選択してご利用いただけます（手動切り替え式）。

• 放送予告音は4種類（ドミソ・ピンポン・ドミソド・ピピピピピ）の中から選択できます。予告音とチャイム音を同時に起動した場合、
  　チャイム音がなります（予告音はキャンセルされます）。

電話会議システム・ディーリングシステム用アンプ

FD-181

FD-481

AJ-003（C-2000とFD-181又はFD-481の接続コード）

• 金属ケース入り、防磁タイプです。

• 放送中LED点灯機能付。
  音量調節器付、電源スイッチ付です。

• AC-100V電源が必要です。

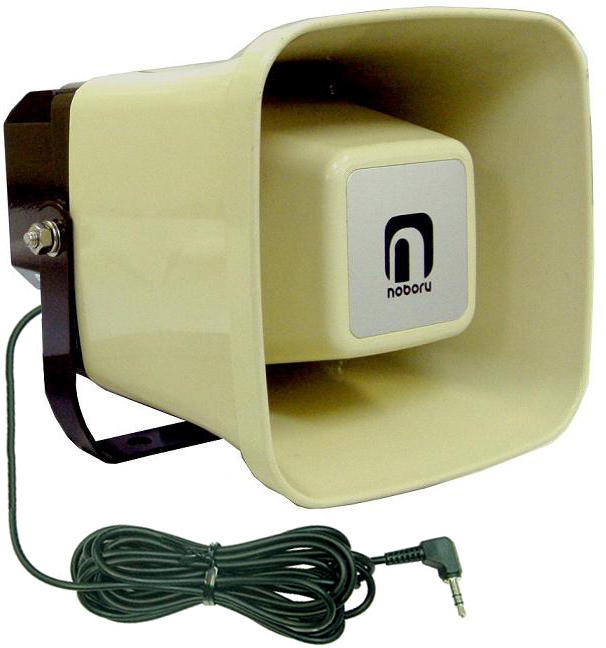

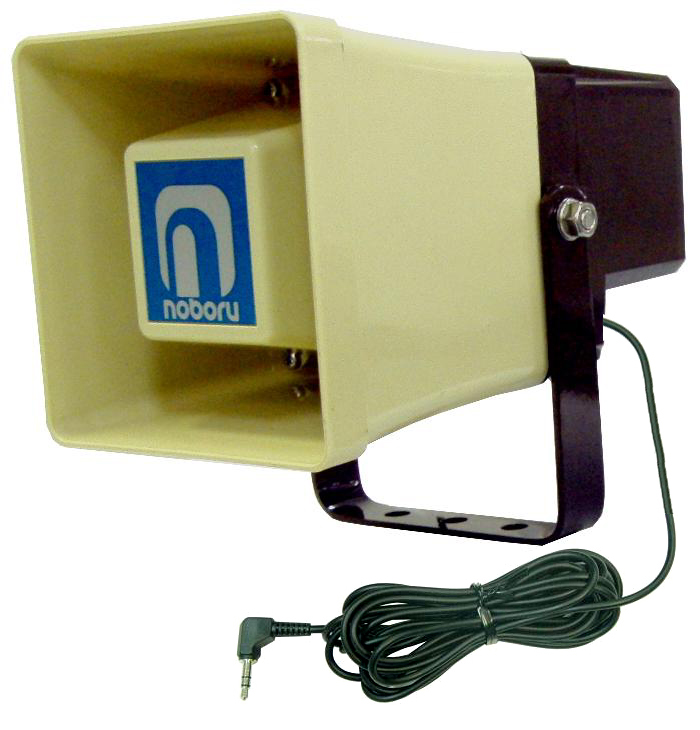

• 音声外部出力機能付きネットワークカメラの音声出力端子に接続するアンプ一体型スピーカーです。
• 屋内、屋外（時々雨やしぶきが間接的に跳ね返ってくる程度の軒下やひさしの下）で使用できる防まつタイプです。
• アンプとスピーカーが一体となっていますので、入力を接続するだけで使用できます。
• 入力線はφ3.5mmステレオミニプラグ付きですので、
  ネットワークカメラの音声出力端子にそのまま差し込むだけで拡声することができます。
• （カメラの機種によっては、専用コードが必要なものもあります）

  ■推奨機種
  Panasonic製ネットワークカメラBBシリーズ・DGシリーズ（音声出力機能付きに限ります）

この製品はRoHS対応品です。

この製品はRoHS対応品です。

• 小型で軽量（約320g）です。操作盤の中に組込みが可能なように設計されています。

• マイクとラインの入力ジャックを備え、各入力にボリュームが付いています。

• 脈流を含むDC12V（FU-310）、DC24V（FU-410）電源が使用できます。
  　また、回路を変更することでAC12V （FU-310）、AC22V（FU-410）電源も使用可能です。

• PTTスイッチ付マイクのトークスイッチや、制御端子に接続された外部機器によって電源制御が行えます。
  　 （PTTスイッチ接点容量はDC20V、25mA以上必要です）


定格入力：3W
インピーダンス：3.3k・5k・10kΩ
寸法：幅185×高さ185×奥行100mm，質量：約0.9kg
ボリューム付
ボリューム減衰量：0〜60dB以上

この製品はRoHS対応品です。

トランス内蔵型天井埋込型スピーカ

ソフトホーン

• 耐候性に優れた屋外用防滴スピーカです。

• 樹脂ボディにステンレス製の金具、ネジを採用しています。

• ハイインピーダンス100系専用品です。（ローインピーダンスでは使用できません。）

• スピーカは水平より下向きに取り付けてください。

• 耐候性に優れたASA樹脂をホーンに採用。 取付金具・ネジ類はステンレス鋼製を採用しました。

• このスピーカはトランス内蔵型です。アンプの仕様をご確認のうえ、ご利用ください。

この製品はRoHS対応品です。

この製品はRoHS対応品です。

この製品はRoHS対応品です。

定格入力：10W
インピーダンス：1k・2k・3.3k・5kΩ
寸法：口径200mm／全長220mm，質量：約1.2kg
色調：グレー色
金属製ホーン，ネジ類：ステンレス製

この製品はRoHS対応品です。

定格入力：15W
インピーダンス：0.67k・1k・2k・3.3kΩ
寸法：口径310mm／全長290mm，質量：約3.7kg
色調：グレー色
金属製ホーン，ネジ類：ステンレス製

この製品はRoHS対応品です。

定格入力：20W
インピーダンス：0.5k・0.67k・1k・2kΩ
寸法：口径390mm／全長375mm，質量：約4.0kg
色調：グレー色
金属製ホーン，ネジ類：ステンレス製

この製品はRoHS対応品です。

定格出力：10W
電源電圧：DC12V
入力回路：MIC　600Ω×1（標準ジャック）
負荷インピーダンス：4〜16Ω
寸法：幅178×高さ50×奥行164mm
質量：約1.0kg
付属品：ダイナミックマイクロホン

この製品はRoHS対応品です。

定格出力：20W
電源電圧：DC12V
入力回路：MIC　600Ω×1（標準ジャック）
負荷インピーダンス：4〜16Ω
寸法：幅178×高さ50×奥行164mm
質量：約1.0kg
付属品：ダイナミックマイクロホン

この製品はRoHS対応品です。

定格出力：10W
電源電圧：DC24V
入力回路：MIC　600Ω×1（標準ジャック）
負荷インピーダンス：4〜16Ω
寸法：幅178×高さ50×奥行164mm
質量：約1.0kg
付属品：ダイナミックマイクロホン

この製品はRoHS対応品です。

定格出力：20W
電源電圧：DC24V
入力回路：MIC　600Ω×1（標準ジャック）
負荷インピーダンス：4〜16Ω
寸法：幅178×高さ50×奥行164mm
質量：約1.1kg
付属品：ダイナミックマイクロホン

この製品はRoHS対応品です。

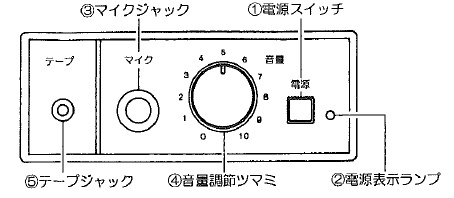

• 簡単なマイク放送ができます。作業指示やお客様への連絡に便利です。テープ（ライン）入力端子を備え、プリアンプやラジカセ等と接続してラジオやテープ放送が楽しめます。

• 小さなスペースに取り付けができるようにコンパクトにまとめました。

• ダイナミックマイク付属です。

• このアンプにはトランス無しスピーカをご利用ください。

定格出力：10W
電源電圧：DC12V
入力回路：MIC　600Ω×1(標準ジャック)，TAPE　10kΩ×1（ミニジャック）
負荷インピーダンス：4〜16Ω
寸法：幅90×高さ35×奥行89.5mm，質量：約0.3kg
付属品：マイクロホン

この製品はRoHS対応品です

定格出力：20W
電源電圧：DC12V
入力回路：MIC　600Ω×1（標準ジャック），LINE　10kΩ×1（ミニジャック）
負荷インピーダンス：4，16Ω
寸法：幅94×高さ40×奥行120mm，質量：約0.56kg
付属品：マイクロホン

この製品はRoHS対応品です

定格出力：10W
電源電圧：DC24V
入力回路：MIC　600Ω×1(標準ジャック，TAPE　10kΩ×1（ミニジャック）
負荷インピーダンス：4〜16Ω
寸法：幅90×高さ35×奥行89.5mm，質量：約0.3kg
付属品：マイクロホン

この製品はRoHS対応品です

• 小型・軽量で省スペース！
  幅９０×高さ３５×奥行１２５mm、質量３６０ｇですので、狭いスペースでも取付が可能です。
• 音源の劣化がありません！
  音源は電子オルゴールを使用していますので、
  テープ放送のような音飛び、テープ劣化などの心配がいりません。
• メロディーは８曲を搭載！！
  お好みのメロディーを２曲お選び下さい。
• 広報車・清掃車・廃品回収車等に最適です。
• 電子オルゴールとマイクのミキシング放送ができます

• 作業時において重機・建機の運転者と周囲のの作業者との連絡・業務放送用アンプ装置です。

• 小さなスペースに取り付けができるようにコンパクトにまとめました。振動や衝撃に強く、重機・建機などのハードな動きをする車輌に最適です。

• このアンプにはトランス無しスピーカをご利用ください。エレクトレット型マイクとダイナミック型マイクの両方に対応しています。マイクは別売です。

定格出力：10W
電源電圧：DC24V
入力回路：
　MICエレクトレット　1.6kΩ×1（ミニジャック）
，ダイナミック　600Ω×1（標準ジャック）
負荷インピーダンス：8〜16Ω
寸法：幅90×高さ35×奥行89.5mm，質量：約0.3kg
マイクロホンは別途必要です

この製品はRoHS対応品です。

• 作業時において重機・建機の運転者と周囲のの作業者との連絡・業務放送用アンプ装置です。
  ライン入力端子を備え、プリアンプやラジカセ等と接続してラジオやテープ放送が楽しめます。

• 小さなスペースに取り付けができるようにコンパクトにまとめました。
  振動や衝撃に強く、重機・建機などのハードな動きをする車輌に最適です。

• マイクは別売です

定格出力：20W
電源電圧：DC24V
入力回路：
MIC　600Ω×1（標準ジャック）
，LINE　10kΩ×1（ミニジャック）
負荷インピーダンス：4，16Ω
寸法：幅94×高さ40×奥行120mm，質量：約0.56kg
推奨スピーカ：NP-325(25W/16Ω)
マイクロホンは別途必要です

この製品はRoHS対応品です

• 別売の接続コード（AJ001）を使って、車載用カセットプレーヤー付マイクアンプ（YB-65C）が直接接続できます。
  YC-082だけで拡声放送をすることはできません。別途プリアンプ等をご用意ください。
• 自動車での拡声放送に適した、セパレート型パワーアンプです。
  大出力ながら小型ですので、狭い車内でも場所をとることなくお使いいただけます。
• DC12V専用です。また、バッテリーは50hA以上の容量が必要です。

定格入力：20W
インピーダンス：8Ω
寸法：口径360×225mm／全長320mm
質量：約2.8kg
色調：クリーム
ネジ類：ステンレス製

定格入力：25W
インピーダンス：16Ω
寸法：口径360×225mm／全長320m
質量：約3.2kg
色調：クリーム
ネジ類：ステンレス製

定格入力：35W
インピーダンス：16Ω
寸法：口径360×225mm／全長320m
質量：約3.2kg
色調：クリーム
ネジ類：ステンレス製

定格入力：10W
インピーダンス：1k・2k・3kΩ
インピーダンス切替方式：ソケット切替方式（出荷時：1kΩ）
寸法：口径225×140mm／全長231mm，質量：約1.2kg
材質：ホーン部 ASA耐候性樹脂製
ネジ類：ステンレス製

この製品はRoHS対応品です。

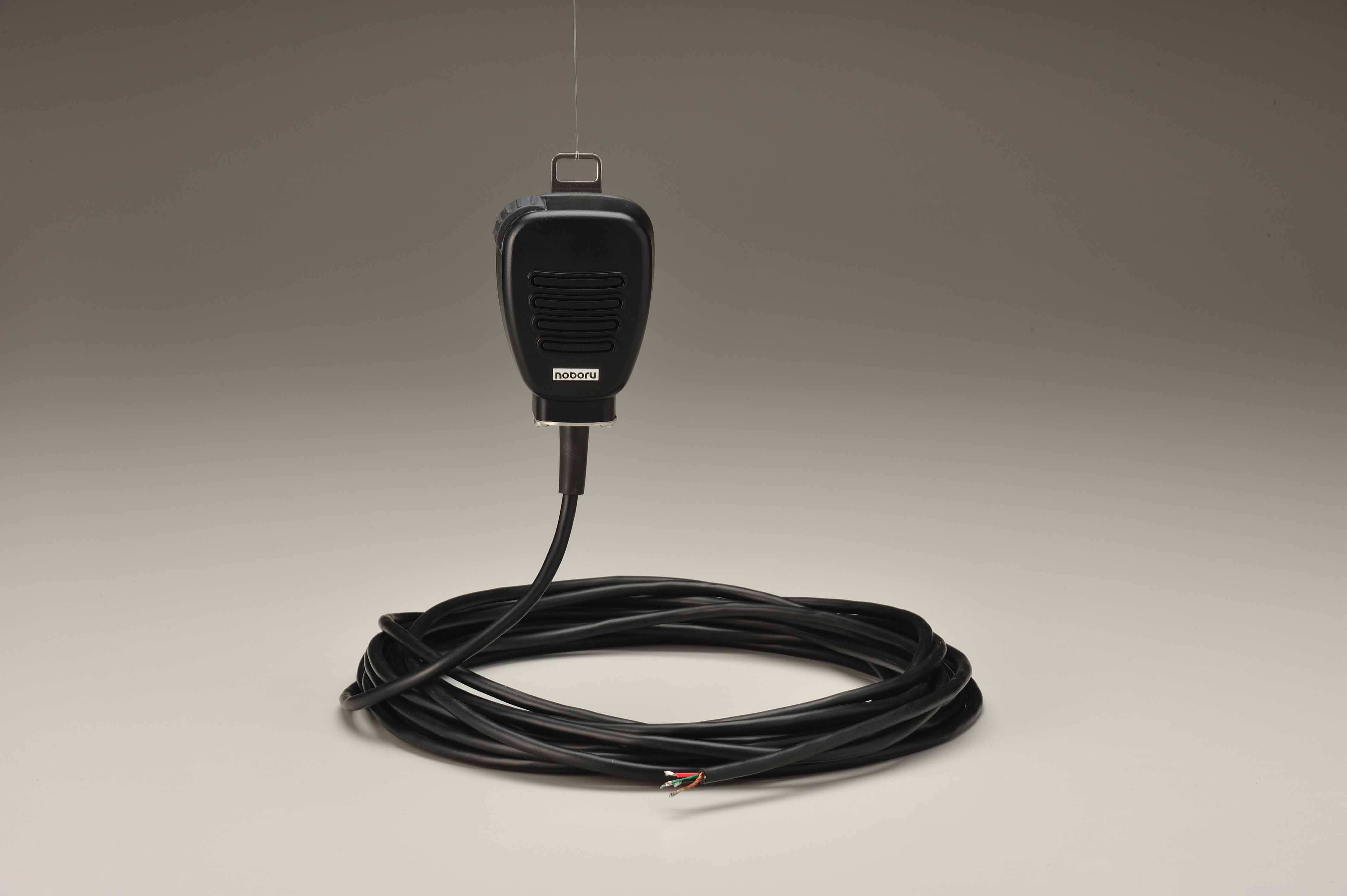

• 無指向性、防水ハンド型マイクです。
• コード10ｍ（コネクタなし）
• トークスイッチ付
• ケースABS樹脂

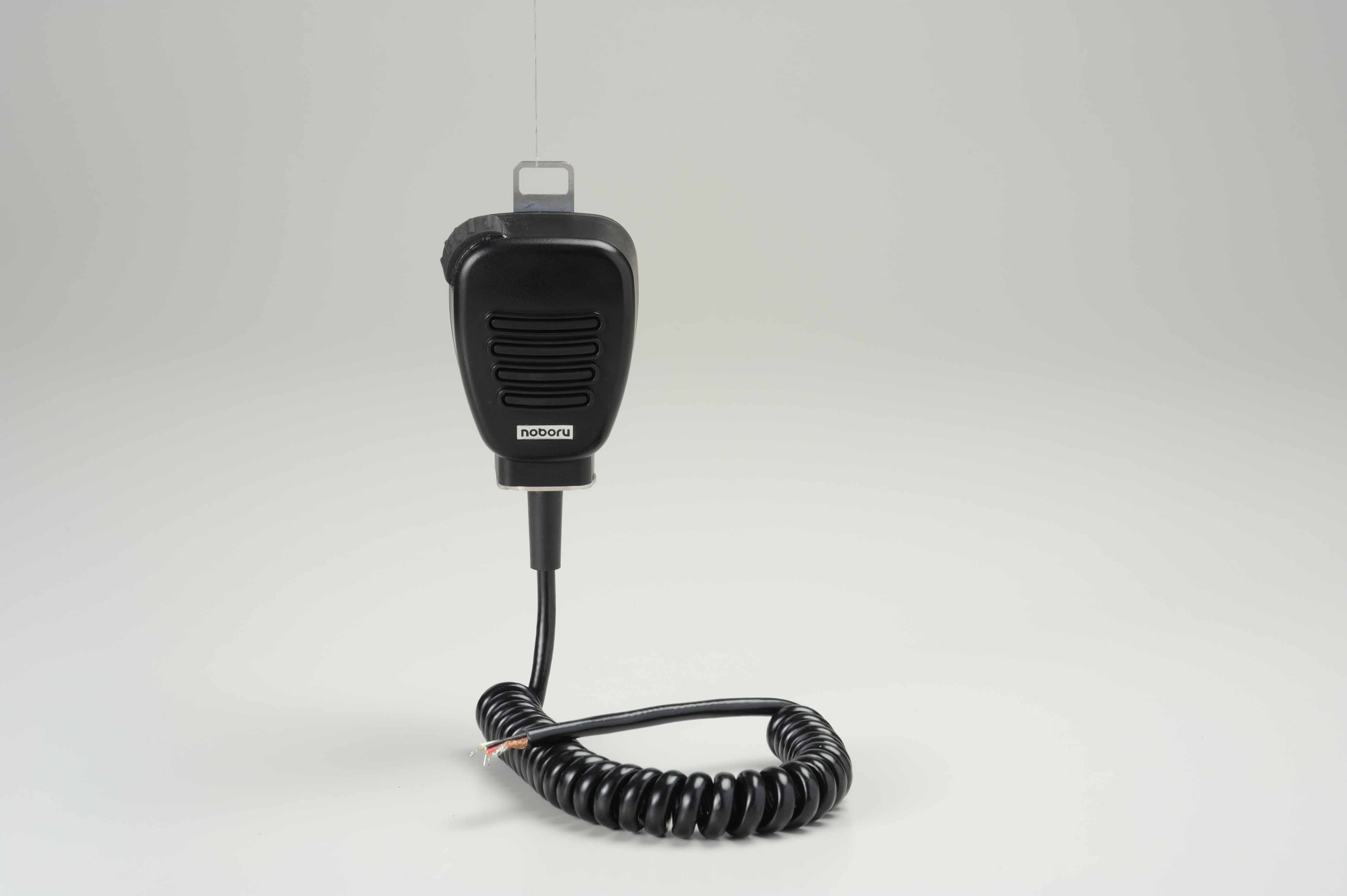

• 無指向性、防水ハンド型マイクです。
• カールコード（コネクタなし）
• トークスイッチ付
• ケースABS樹脂


この製品はRoHS対応品です。

携帯電話機用拡声アダプター（12V、24V)

• 着信音を外部スピーカ（別売：5W/8Ω以上のスピーカ）で拡声できます。
• 携帯電話と接続するため平型変換アダプタ・4極プラグ付コードを付属しています。
• 着信時に本機のハンドセットを持ち上げると、そのまま通話ができます。
• 通話が終了しハンドセットを元に戻すと自動的に携帯電話機もオフになります。※
  ※但し、この機能が使用できるのはスイッチ付イヤホンマイクが使用できる機種のみです。
  使用できない機種ではハンドセットを持ち上げて、携帯電話機の通話ボタン･終話ボタンを押して操作して下さい。
• ハンドセットを使用して船外への呼び出し放送が行えます。
• 着信音・受話音・放送に、それぞれ音量調節が出来ます。
• 振動でハンドセットが落下しないようにハンドセットストッパー機構付です。
• 電源はDC12/24V兼用です。

• 以下の携帯電話は、ご利用いただけない機種になりますのでご注意ください。
• docomo　F884i らくらくホンプレミアム
• au　W62PT

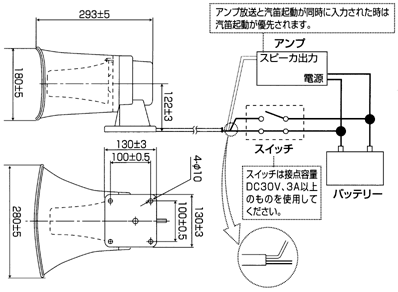

• 海上衝突予防法施行規則に定められた技術基準に適合する120デシベル第四種汽笛（長さ20ｍ未満の船舶用）です。

• マイク放送・テープ放送など（別売のアンプ・マイクロホンとの）組み合わせは自由自在！後付も可能です。

• 第4種汽笛として吹鳴機能に加え、30W、16Ωのスピーカとしても使用できます。

• オールインワンの一体型です。電子回路部とスピーカ部が一体構成なので取付工事が極めて簡単です。配線もバッテリー（DC24V）と電子ホーンとの間を押しボタンスイッチを介して接続するだけです。

• 電源コードは無極性ですので極性を考える必要はありません。押しボタンスイッチを押すだけで吹鳴しますので、取り扱いが簡単です。

• 外気に触れるところは全て耐候性プラスチックを採用しました。ネジ類は全てステンレス製です。

• 発振用スイッチは接点容量DC30V/3A以上を使用して下さい。

　　　　汽笛専用アンプMA-427（50328）なら、汽笛スイッチとマイク入力が搭載されています。　
　　　　この製品はRoHS対応品です。

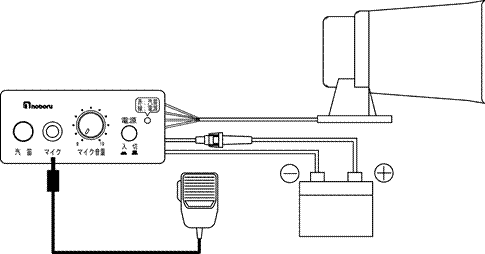

• SG-122（50327）で汽笛を鳴らすことが出来るよう、汽笛スイッチを搭載しました。
• 電源OFF時でも、スイッチを押すだけで汽笛を鳴らすことが可能です。
• 付属マイクを使用することで、拡声放送が可能です。

＜仕様＞

定格出力：20W
電源電圧：DC24V
入力回路：MIC　600Ω×1，LINE 10kΩ×1
LINE入力は、本体内部基板に直接半田付け
負荷インピーダンス：16Ω
寸法：幅94×高さ40×奥行131mm，質量：約0.59kg
付属品：マイクロホン・取付金具・交換ヒューズ・取付用ボルト・ナット類
　　　　　アンプ電源コード　　　　

この製品はRoHS対応品です

• 全長14m未満であって専ら本邦の海岸から12海里以内の海面を航行する船舶に備え付けられる第5種汽笛です。

• 電子式ホーンですので、消費電流が少なくて済みます。船舶用音響機器メーカとして、長年の経験と実績をもとに、
  　設計され、小型・軽量、しかも堅牢です。

• オールインワンの一体型です。電子回路部とスピーカ部が一体構成なので取付工事が極めて簡単です。
  　配線もバッテリー（DC24V）と電子ホーンとの間を押しボタンスイッチを介して接続するだけです。

• 長期間使用に耐える材質を採用しています。コードは耐候性に優れたキャブタイヤコード5m付です。
  　ホーン部には耐候性に優れたASA樹脂を採用し、ネジ・ボルト・取付金具はステンレス鋼製を採用しました。

基本周波数：650±50Hz
音圧レベル：A特性において　110dB以上/1m
定格電圧：DC26.4V，使用電圧範囲：DC23.76〜29.04V
定格電流：0.5A以下
寸法：口径154×140mm／全長220mm，質量：約1.05kg
色調：マンセルN-7近似色，スピーカコード長：5m
発信用スイッチ：接点容量 DC30V/0.5A以上

この製品はRoHS対応品です。

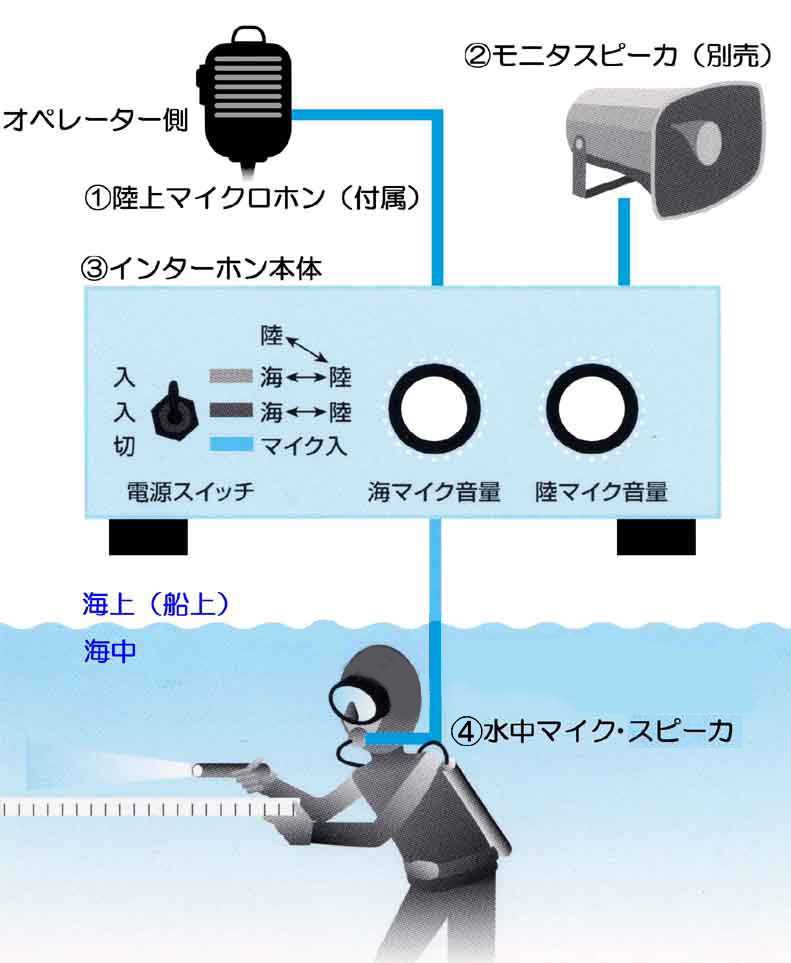

潜水士用インターホン

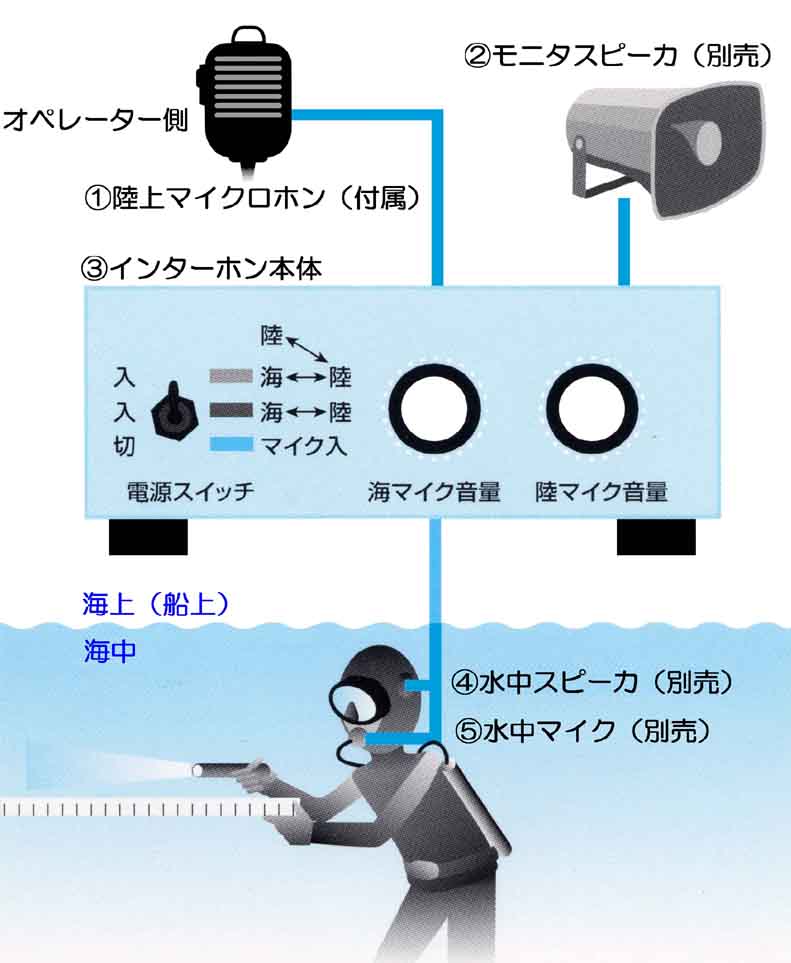

■使用方法

インターホン本体�Bの電源スイッチを中段の入（水中-陸）にした場合
●潜水士側は水中マイクスピーカ�Cからモニタスピーカ�Aへ放送が行えます。
●オペレーターが陸上マイクロホン�@のトークスイッチをONにすると
水中マイクスピーカ�Cの放送が行えます。モニタスピーカ�Aには放送されません。

インターホン本体�Bの電源スイッチを上段の入（水中-陸-陸）にした場合
●潜水士側は水中マイクスピーカ�Cからモニタスピーカ�Aへ放送が行えます。
●オペレーターが陸上マイクロホン�@のトークスイッチをONにすると
モニタスピーカ�A及び水中マイクスピーカ�Cへ放送が行えます。

IT-009は水中マイクと水中スピーカを兼用で使用される場合にご利用ください。
水中マイクと水中スピーカを別々に使用する場合は、IT-008（50321）をご利用ください。
