設置される前に動作試験や設定を行なわれて下さい
*出荷時はほとんどカメラはCVBS(アナログ)映像信号出力ですので
アナログ時は直接TVのアナログ映像入力へ接続して映像確認が出来ます
次に弊社のDVRへ接続し映る事を確認後
AHD対応のDVRでしたらカメラをアナログより高画質なAHD側へ切り替えます
この状態でDVRの映像出力が正常かを確認後,設置を行われて下さい


＜接続例１＞

組み合わせ例１　　（電源＋映像を2本一体ケーブルで伝送）
カメラ （5M,4M,1080p,720p,CVBS)
１〜１６台		 SA-51201、51252、50993、51285、51253、51208、51120　等
500万画素　/　220万画素　/　130万画素　/　CVBSアナログカメラ
ケーブル
（カメラ〜DVR間）
カメラ台数分必要になります		 (電源＋映像）2本一体ケーブル→こちら
(電源＋映像）極太2本一体ケーブル→こちら
※消費電力、延長距離によっては極太タイプをお使い下さい
DVR録画機
（または映像変換機）
（カメラ台数に応じたDVR録画機を選択下さい）		 ＜DVR＞
SA-51170〜51175 (最大　カメラ４台まで　接続可能)
SA-51241〜51245 (最大　カメラ４台まで　接続可能)

SA-51175〜51179(最大　カメラ８台まで　接続可能)

SA-51180〜51184(最大　カメラ１６台まで　接続可能) 　等


＜映像信号変換器＞
SA-50907　（カメラ1入力）VGA+HDMI+CVBS出力

SA-51410　（カメラ1入力） HDMI(1080p)出力
※上記以外に、モニター（フルHD(1920x1080)推奨）、HDMIケーブル等が必要になります
※カメラ取付け場所によっては別途取付け金具等が必要になります





　



組み合わせ例２　　（カメラ側にACアダプターを設置）
カメラ　（5M,4M,1080p,720p,CVBS)
１〜１６台		 SA-51201、51252、50993、51285、51253、51208、51120　等
500万画素　/　220万画素　/　130万画素　/　CVBSアナログカメラ
ケーブル
（カメラ〜DVR間）
カメラ台数分必要になります		 （映像）3C-2V同軸ケーブル（最大300ｍまで）→こちら
（映像）S-5C-FB同軸ケーブル（最大500ｍまで）→こちら
※カメラ電源（ACアダプター）はカメラ近く設置下さい
　注意：ACアダプターは防雨ではありませんので防雨ウォールボックス等へ取付けて下さい
DVR録画機
（または映像変換機）
（カメラ台数に応じたDVR録画機を選択下さい）		 ＜DVR＞
SA-51170〜51175 (最大　カメラ４台まで　接続可能)
SA-51241〜51245 (最大　カメラ４台まで　接続可能)

SA-51175〜51179(最大　カメラ８台まで　接続可能)

SA-51180〜51184(最大　カメラ１６台まで　接続可能) 　等


＜映像信号変換器＞
SA-50907　（カメラ1入力）VGA+HDMI+CVBS出力

SA-51410　（カメラ1入力） HDMI(1080p)出力
※上記以外に、モニター（フルHD(1920x1080)推奨）、HDMIケーブル等が必要になります
※カメラ取付け場所によっては別途取付け金具等が必要になります











組み合わせ例３　　　　（電源＋映像をワンケーブルユニット（同軸1本）で伝送）
※UTCコントロールはできません
カメラ　　（1080p,720p,CVBS)
１〜１６台		 SA-51201、51252、50993、51208、51120　等
220万画素　/　130万画素　/　CVBSアナログカメラ
注意：（5M(1920p) や　4M(1440p)には対応しておりません）
ケーブル
（カメラ〜DVR間）
カメラ台数分必要になります		 （映像）3C-2V同軸ケーブル→こちら
（映像）S-5C-FB同軸ケーブル→こちら
注意：ワンケーブルユニットは防雨ではありませんので防雨ウォールボックス等へ取付けて下さい
ワンケーブルユニット
SA-51166　UTC対応
（最大800ｍ（S-5C-FB時）　、最大300m（3C-2V時）


SA-46887　※アナログ（CVBS)専用（UTC不可）
（最大500ｍ（S-5C-FB時）　、最大270m（3C-2V時）

※カメラの消費電流によって最大長は異なります
DVR録画機
（または映像変換機）
（カメラ台数に応じたDVR録画機を選択下さい）		 ＜DVR＞
SA-51170〜51175 (最大　カメラ４台まで　接続可能)
SA-51241〜51245 (最大　カメラ４台まで　接続可能)

SA-51175〜51179(最大　カメラ８台まで　接続可能)

SA-51180〜51184(最大　カメラ１６台まで　接続可能) 　等


＜映像信号変換器＞
SA-50907　（カメラ1入力）VGA+HDMI+CVBS出力

SA-51410　（カメラ1入力） HDMI(1080p)出力
※上記以外に、モニター（フルHD(1920x1080)推奨）、HDMIケーブル等が必要になります
※カメラ取付け場所によっては別途取付け金具等が必要になります







組み合わせ例４　　　　TVIワンケーブル（電源＋映像＋UTC信号をワンケーブル（同軸1本）で伝送）
カメラ　（TVI 1080p)　１〜８台 SA-51333 　/　 SA-51292
注意：TVIワンケーブルカメラのみ対応
ケーブル
（カメラ〜電源ユニット間）
カメラ台数分必要になります		 （映像）3C-2V同軸ケーブル→こちら
3C-2V時　：　最大100mまで

（映像）S-5C-FB同軸ケーブル→こちら
S-5C-FB時　：　最大300mまで
ケーブル
（電源ユニット〜DVR録画器間）
カメラ台数分必要になります		 0.5m SA-51427 　　　　　　　　　1m SA-51428
※BNCP - BNCPケーブル
ワンケーブル電源ユニット
SA-51295 　４CH TVI　ワンケーブル電源ユニット
（カメラ４台まで）
（最大300ｍ（S-5C-FB時）　、最大100m（3C-2V時）

SA-51296 　８CH TVI　ワンケーブル電源ユニット
（カメラ８台まで）
（最大300ｍ（S-5C-FB時）　、最大100m（3C-2V時）
DVR録画機
（または映像変換機）
（カメラ台数に応じたDVR録画機を選択下さい）		 ＜DVR＞
SA-51170〜51175 (最大　カメラ４台まで　接続可能)
SA-51241〜51245 (最大　カメラ４台まで　接続可能)

SA-51175〜51179(最大　カメラ８台まで　接続可能)

SA-51180〜51184(最大　カメラ１６台まで　接続可能) 　等


＜映像信号変換器＞
SA-50907　（カメラ1入力）VGA+HDMI+CVBS出力

SA-51410　（カメラ1入力） HDMI(1080p)出力

※DVRからのUTCコントロール信号により
電動ズーム・メニュー操作をDVRから可能です

※映像信号変換器を使用の際は
UTCによる遠隔ズーム・メニューコントロールはできませんので
カメラ本体スイッチより操作して下さい
※上記以外に、モニター（フルHD(1920x1080)推奨）、HDMIケーブル等が必要になります
※カメラ取付け場所によっては別途取付け金具等が必要になります


＜PTZ・電動ズーム　カメラ＞


組み合わせ例５　　　　AHD電動ズームカメラ・PTZカメラを2本一体ケーブルで接続
（注：カメラの消費電流やケーブル長によっては2本一体ケーブルは使用できません）
カメラ SA-51452 　/　 SA-51437
注意：消費電流が大きいカメラやケーブル長が長い場合は使用できません
ケーブル
（カメラ〜DVR間）
カメラ台数分必要になります		 (電源＋映像）2本一体ケーブル→こちら
(電源＋映像）極太2本一体ケーブル→こちら
※消費電力、延長距離によっては極太タイプをお使い下さい

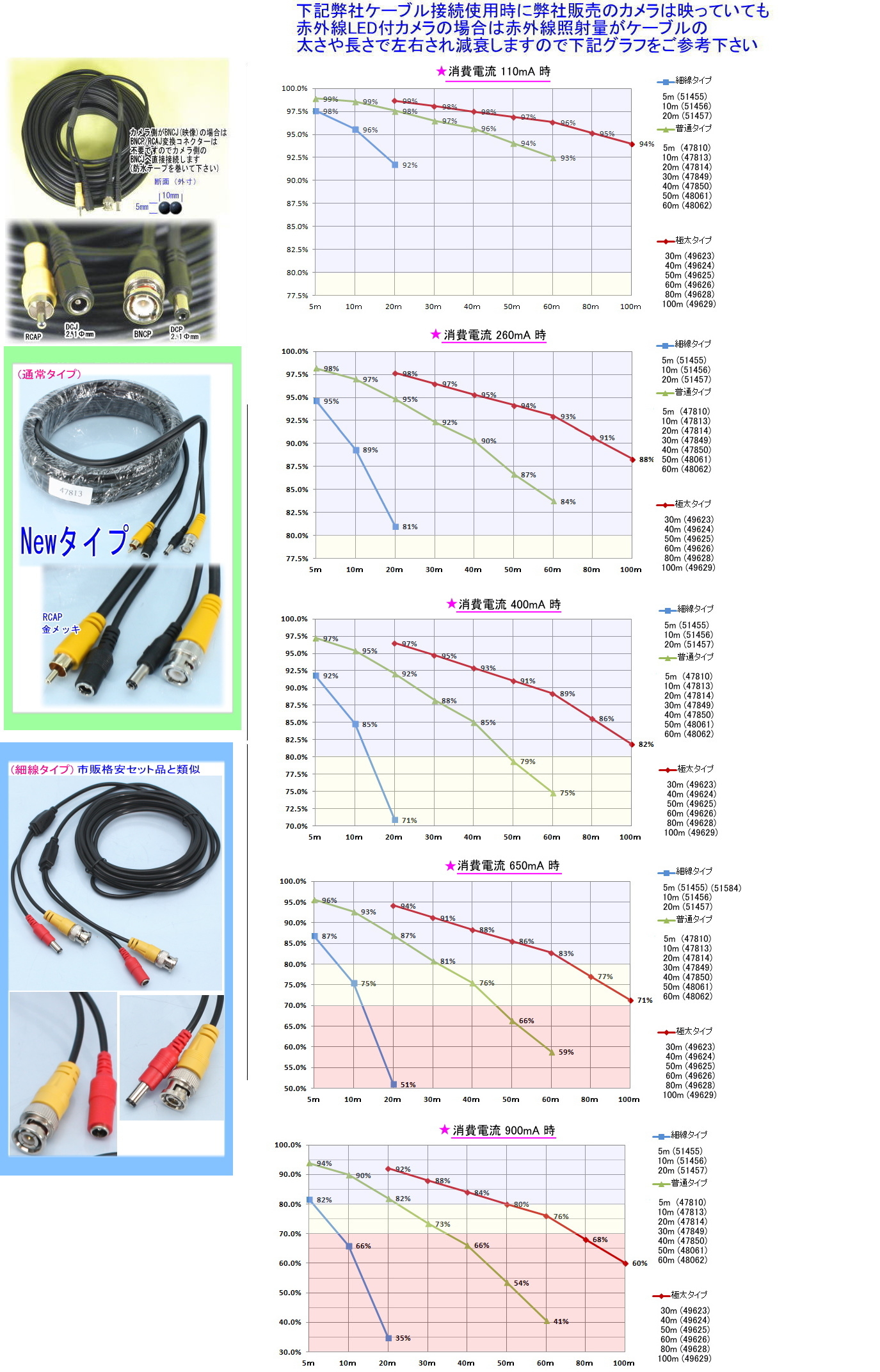

※消費電流と線種、ケーブル長につきましてはこちらをご参照下さい
（80%以上の範囲でご使用下さい）
DVR録画機
（または映像変換機）
（カメラ台数に応じたDVR録画機を選択下さい）		 ＜DVR＞
SA-51170〜51175 (最大　カメラ４台まで　接続可能)
SA-51241〜51245 (最大　カメラ４台まで　接続可能)

SA-51175〜51179(最大　カメラ８台まで　接続可能)

SA-51180〜51184(最大　カメラ１６台まで　接続可能) 　等


＜映像信号変換器＞
SA-50907　（カメラ1入力）VGA+HDMI+CVBS出力

SA-51410　（カメラ1入力） HDMI(1080p)出力
UTC対応DVR以外の機器（映像信号変換器）をご使用の際はカメラをコントロールできませんので
SA-50802等のRS-485コントローラーやRS-485信号線(2芯）が別途必要になります
※上記以外に、モニター（フルHD(1920x1080)推奨）、HDMIケーブル等が必要になります
※カメラ取付け場所によっては別途取付け金具等が必要になります





組み合わせ例６　　　　AHD電動ズームカメラ・PTZカメラを(3C・5C)同軸ケーブルで接続（UTCコントロール）
（カメラ側にACアダプターを設置）
カメラ SA-51452 　/　 SA-51437 / SA-51190(51191)
SA-50988　/　SA-50993　/　SA-51311
ケーブル
（カメラ〜DVR間）
カメラ台数分必要になります		 （映像）3C-2V同軸ケーブル（最大300ｍまで）→こちら
（映像）S-5C-FB同軸ケーブル（最大500ｍまで）→こちら
※カメラ電源（ACアダプター）はカメラ近く設置下さい
　注意：ACアダプターは防雨ではありませんので防雨ウォールボックス等へ取付けて下さい
DVR録画機
（カメラ台数に応じたDVR録画機を選択下さい）		 ＜DVR＞
SA-51170〜51175 (最大　カメラ４台まで　接続可能)
SA-51241〜51245 (最大　カメラ４台まで　接続可能)

SA-51175〜51179(最大　カメラ８台まで　接続可能)

SA-51180〜51184(最大　カメラ１６台まで　接続可能) 　等
※上記以外に、モニター（フルHD(1920x1080)推奨）、HDMIケーブル等が必要になります
※カメラ取付け場所によっては別途取付け金具等が必要になります





組み合わせ例７　　　　AHD電動ズームカメラ・PTZカメラを(3C・5C)同軸ケーブルで接続（RS-485コントロール）
（カメラ側にACアダプターを設置）
カメラ SA-51452 　/　 SA-51437 / SA-51190(51191)
SA-50988　/　SA-50993　/　SA-51311
ケーブル
（カメラ〜DVR間）
カメラ台数分必要になります		 （映像）3C-2V同軸ケーブル（最大300ｍまで）→こちら
（映像）S-5C-FB同軸ケーブル（最大500ｍまで）→こちら
※カメラ電源（ACアダプター）はカメラ近く設置下さい
　注意：ACアダプターは防雨ではありませんので防雨ウォールボックス等へ取付けて下さい
RS-485コントローラー （DVR裏面のRS-485コントロール端子）　または　SA-50802　等
RS-485　（2芯）信号線 SA-48570　/　SA-50153
DVR録画機
（カメラ台数に応じたDVR録画機を選択下さい）		 ＜DVR＞
SA-51170〜51175 (最大　カメラ４台まで　接続可能)
SA-51241〜51245 (最大　カメラ４台まで　接続可能)

SA-51175〜51179(最大　カメラ８台まで　接続可能)

SA-51180〜51184(最大　カメラ１６台まで　接続可能) 　等
※上記以外に、モニター（フルHD(1920x1080)推奨）、HDMIケーブル等が必要になります
※カメラ取付け場所によっては別途取付け金具等が必要になります






組み合わせ例８　　　電源＋映像をワンケーブルユニット（同軸1本）で伝送　（UTCコントロール）
カメラ SA-51452 　/　 SA-51437 /　SA-50988　/
SA-50993　/　　SA-51311
注意：ワンケーブルユニットの電流容量以下のカメラのみ使用可
ケーブル
（カメラ〜DVR間）
カメラ台数分必要になります		 （映像）3C-2V同軸ケーブル→こちら
（映像）S-5C-FB同軸ケーブル→こちら
注意：ワンケーブルユニットは防雨ではありませんので防雨ウォールボックス等へ取付けて下さい
ワンケーブルユニット
SA-51166
（最大800ｍ（S-5C-FB時）　、最大300m（3C-2V時）

※カメラの消費電流によって最大長は異なります
DVR録画機
（または映像変換機）
（カメラ台数に応じたDVR録画機を選択下さい）		 ＜DVR＞
SA-51170〜51175 (最大　カメラ４台まで　接続可能)
SA-51241〜51245 (最大　カメラ４台まで　接続可能)

SA-51175〜51179(最大　カメラ８台まで　接続可能)

SA-51180〜51184(最大　カメラ１６台まで　接続可能) 　等
※上記以外に、モニター（フルHD(1920x1080)推奨）、HDMIケーブル等が必要になります
※カメラ取付け場所によっては別途取付け金具等が必要になります





※
弊社DVRのHDMIモニター出力映像を同軸ケーブル(5C-FB)で延長する場合　　SA-51149
