ワンケーブル防犯監視カメラ

防犯カメラの激安専門店「通販NET」TOP

当社の文章や画像を無断で複製されますと著作権法2条1項15号によって罰せられます

注意・・まれに、被写体で照明付近又は白色部分が多い被写体を映した場合に
色や明暗が周期的に若干変化するのはオートホワイトバランス調整機能(AWB)で起こるもので異常では有りません

下記の防犯監視CCDカメラの映像はお手持ちの外部映像入力端子(RCAJ)付のTVやビデオデッキへ接続監視出来ます

防犯カメラの激安専門店「通販NET」TOP >
ワンケーブルカメラ一覧

(全商品値引き対象)銀振,支払いはHP表記より5%OFFします
(値引きを再計算します)

*全商品は税込価格(10%)にて表示しております

NTSC アナログ　コンポジット信号カメラ用録画機コーナーへ

(アナログ/コンポジット)

●レンズの焦点距離(f)と撮影範囲について（自動計算式）←クリック

台風時期は誘導雷による機器の破損が多くなります
ケーブル長が長い場合や屋外配線施工時
カメラと録画機側へ取付て下さい

(↑クリック拡大)
SPDサージプロテクター(避雷器)
SA-50780

　　　 (50780)はワンケーブルカメラにも利用可能です

近距離はもちろん数十Km先からの誘導雷や映像ケーブルが
長いカメラへの誘導電圧（誘導雷）
による機器破損が多発してます。
避雷器(サージアブソーバー)は機器の被害を
最小限に止める為の必需品です

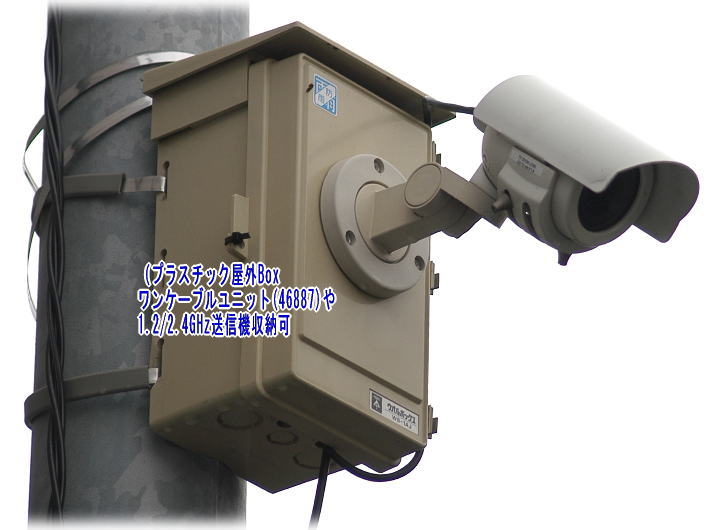

(屋外設置の際は市販の防水ウオールBox内へ収納下さい)

製品仕様

映像端子	映像入力：BNCP 映像出力：BNCJ
対応入出力信号	HD-SDI　(最大帯域　2.97Gb/s) AHD,TVI (5M,4M,1080p,720p) CVBSアナログ弊社(AHD,TVI,アナログ)ワンケーブルカメラ・電源機 (51166,51411,51295,51296,51332,51333,51292,46887)
サージ保護	最大８KV
本体寸法重量	約75(w) x25（H）x25(L)mm　　重量約70g（本体）

*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
　　既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
　　機器の破損を低減します,下記以上のパルス電流や直雷は保護範囲外となります
*最大サージ電圧：Max8KV/1ns(ナノセコンド)
*アース線は必ず地中アースへ接続下さい(D種接地）

【オプション】

DVR側へ接続の際は下記2点が必要です

BNC-JJ
(46076)
BNCP中継用

両端BNCP

RG58,BNC付同軸線,

(51427)BNCP-0.5m-BNCP

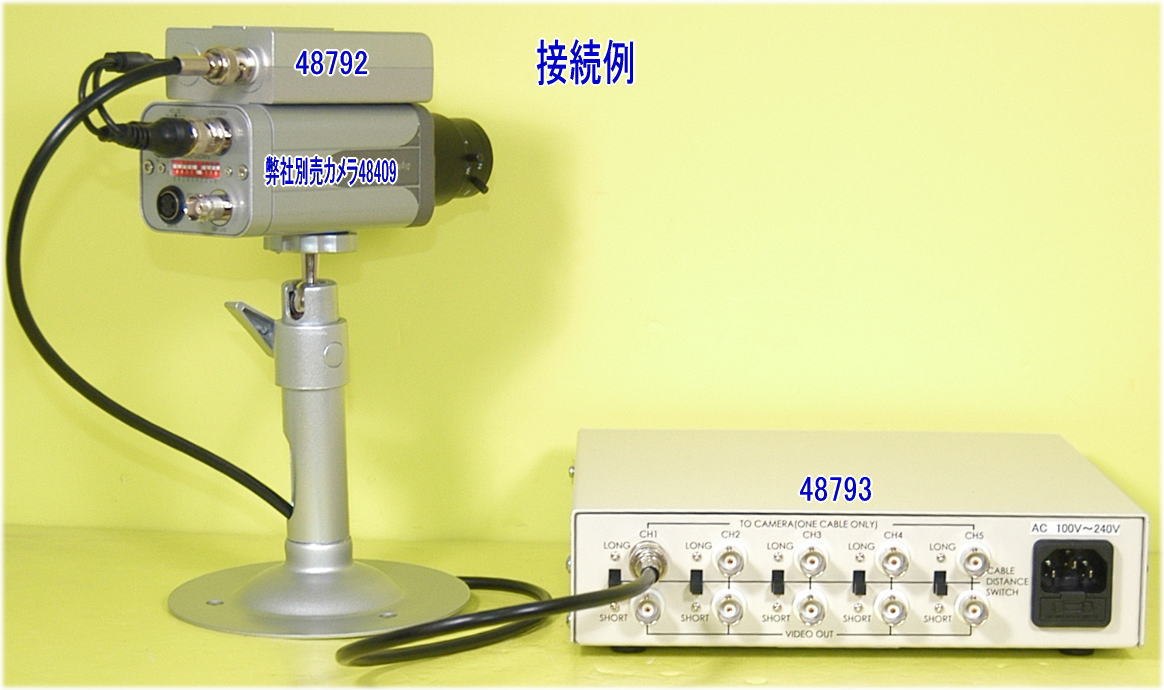

屋内仕様ワンケーブルユニット
(屋外設置の際は市販の防水ボックス(ウオールボックス)へ収納下さい(放熱注意)

CVBS(アナログコンポジット)+(AHD(2MP)(5MP)+TVI信号出力カメラ用 SDI信号は利用出来ません
消費電流Max300mA迄のカメラ(DC12V,センター+)の電源と映像信号をワンケーブル化が可能設置工事の簡略化と安定したカメラ電源供給が出来ます接続ケーブル長：3C2V--約250m迄　　S5CFB(FV)--約500m迄

映像/電源を3C2VでMax約250m/S5CFBでMax約500m迄,使用可能

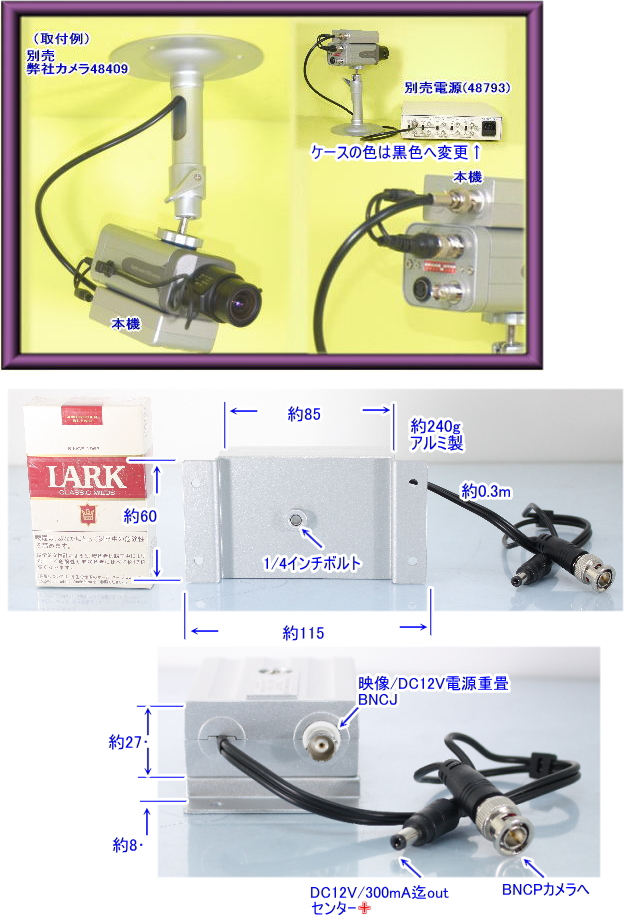

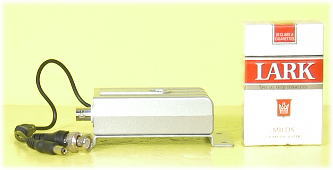

ワンケーブルカメラモジュール(48793専用)
SA-48792/1個
*電源:DC12V,センター+でMax300mA迄のカラーNTSCカメラへ適合
*映像入出力：BNCP/BNCJ1Vp-p75Ω（コンポジット)
*1/4インチボルトと天井取り付け金具付
*動作温度:約-10～+50℃(推奨:約0～+40℃）
*重量：約240g
*サイズ：約60x28x86mm
*電源：DC12V.300mA以下
*注意・・ケーブル接続の際は
　　　　　　必ず下記5ch電源ユニットの電源をOFF状態で行ってください

映像/電源を3C2VでMax約250m/S5CFBでMax約500m迄使用可能

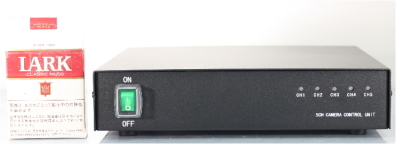

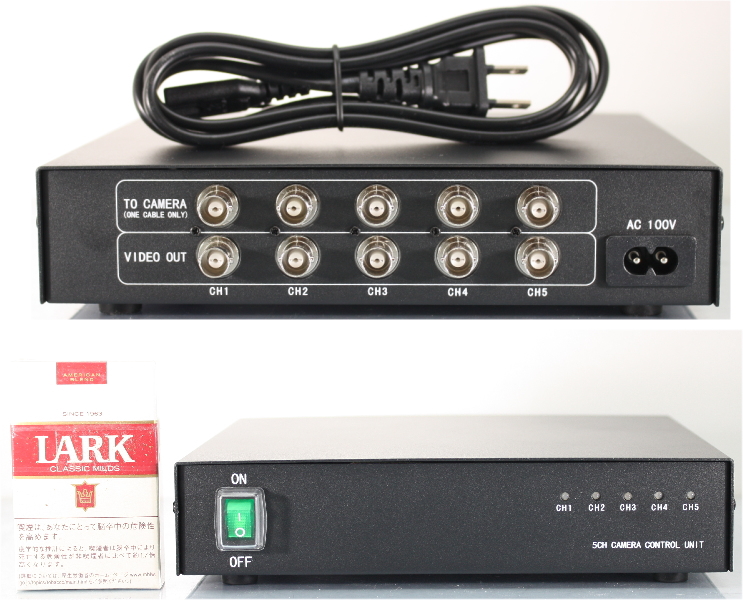

ワンケーブル電源5chユニット（48792専用)
SA-48793

*48792を5台迄使用可能
*カメラ映像入出力信号：1Vp-p,75Ω（コンポジット)
*裏面映像端子：入力BNCJx5ch/出力BNCJx5ch
*動作温度:約0～+40℃
*重量：約2Kg
*サイズ：約213x50x214mm
*電源：AC100V,約50W
*注意・・ケーブル接続の際は
　　　　　　必ずこの電源ユニットの電源をOFFで行ってください
　　　　　　必ず裏面スイッチはSHORT側でご使用下さい

(下記と互換性無し)

AHD(720p)100万画素やTVI・AHD(1080p)200万画素カメラに下記ワンケーブルユニット(51166)が利用可能です

全体

詳細

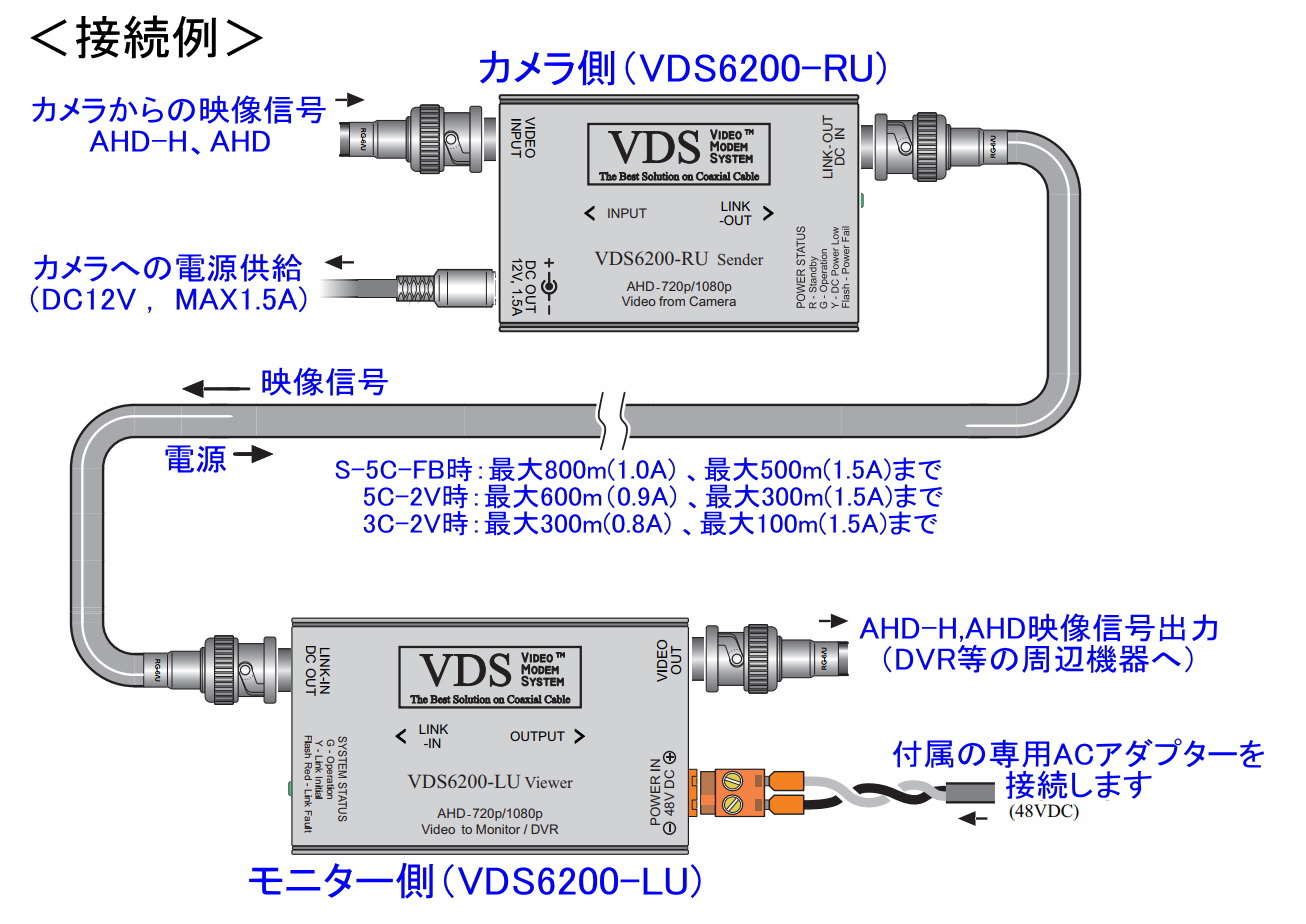

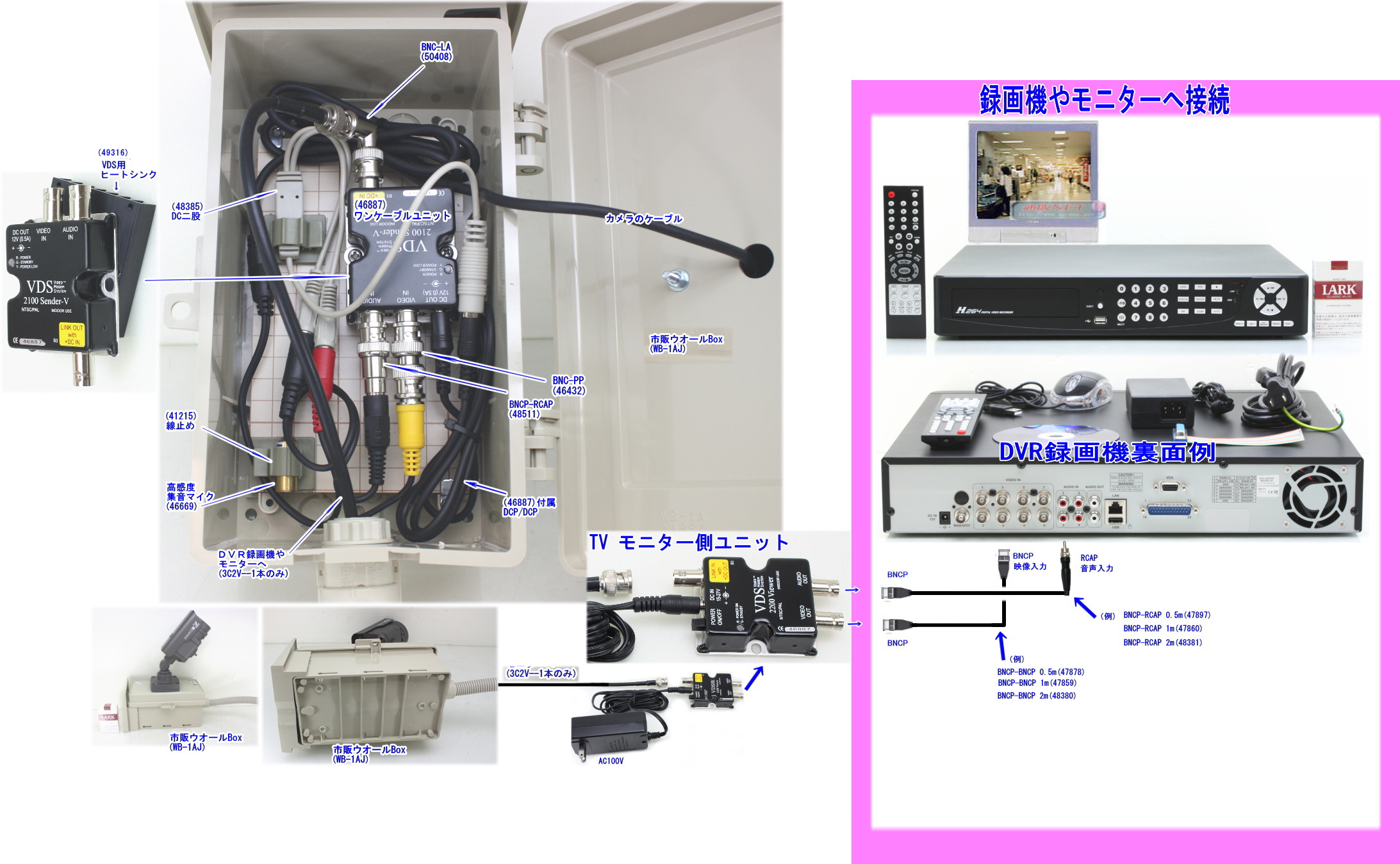

接続例

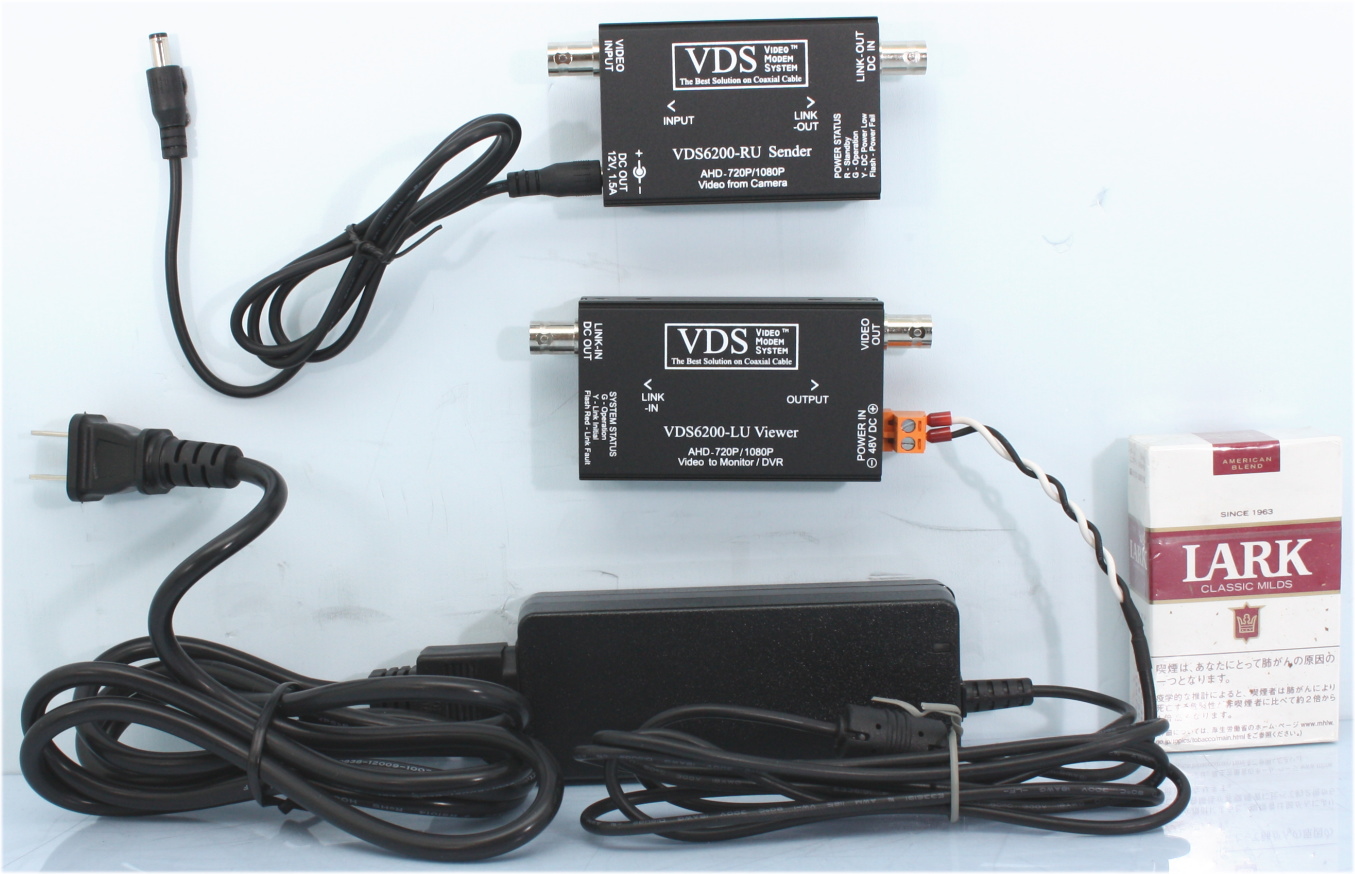

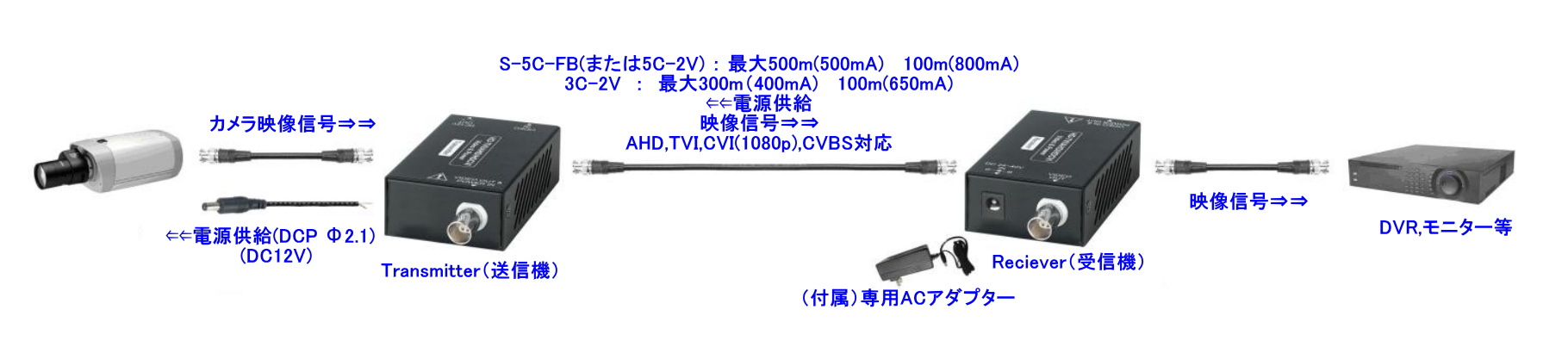

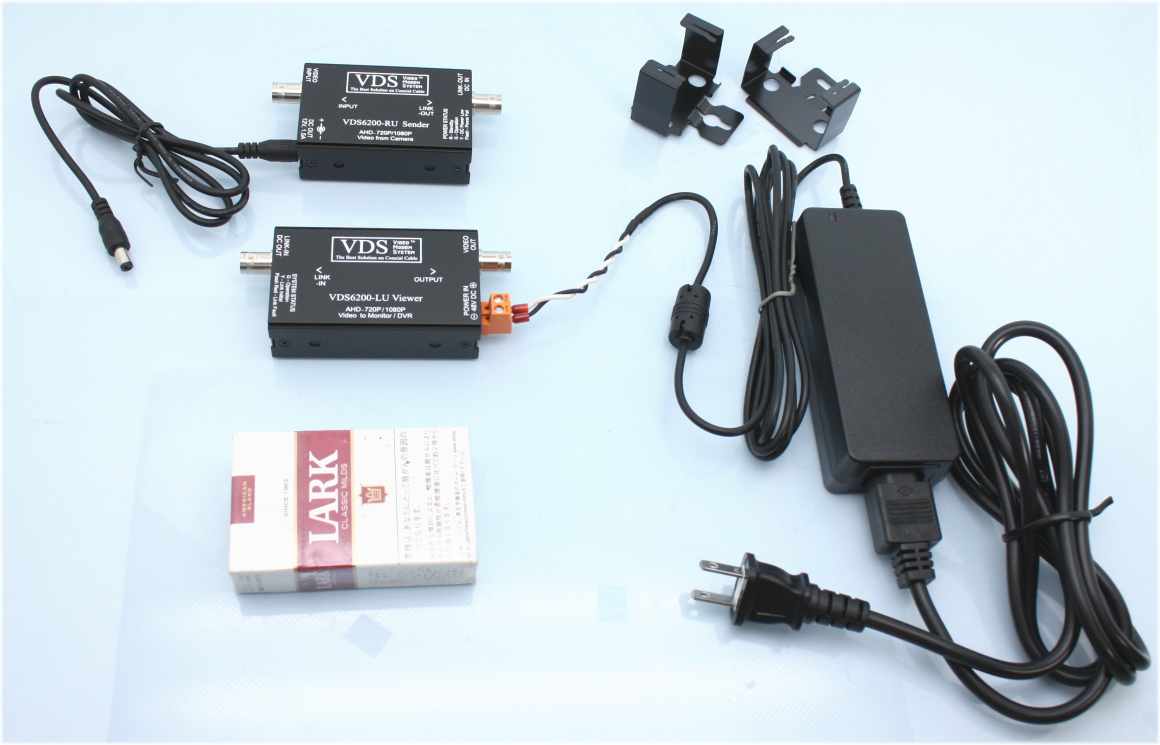

TVI・AHD(1080p)・AHD(720ｐ)対応ワンケーブルシステムセット
(VDS6200-RU/VDS6200-LU/ACアダプターの3点セット）
商品コード(51166)

カメラ側のVDSﾕﾆｯﾄとカメラ間のDC2.1Фmmﾌﾟﾗｸﾞ/ﾌﾟﾗｸﾞ
1mコードが付属してますので
カメラの電源(DC12Vセンター+)はこのコードで供給出来ます

同軸ケーブル
(下記測定値は
限界値ですので余裕を
持ってご使用下さい)

DC電流負荷（＋12V　DC　OUT)の場合)参照例
カメラ側ユニットで安定したDC12V電圧を出力します

DC12Vカメラ最大負荷電流	S-5C-FB	5C-2V	3C-2V
100m	1.5A	1.5A	1.5A
200m	1.5A	1.5A	1.3A
300m	1.5A	1.5A	0.8A
400m	1.5A(1500mA)	1.4A(1400mA)	-
500m	1.5A	1.0A	-
600m	1.3A	0.9A	-
700m	1.1A	-	-
800m	1.0A	-	-

【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/,混合)で配線可能です（工事の簡略化)

カメラとモニターやVTR,テレビなどとの接続に
配線ケーブル1本で映像/電源を重条接続可能にした商品です。
(映像/電源を混合し1本同軸線で送り、又映像/電源を取り出します）

AHD-H(2.0 1080p)またはAHD(1.0 720p)ビデオ信号(NTSC/PAL)、DC12Vを同軸
ケーブル1本で最長800ｍまで伝送が可能です。

　S-5C-FB時：最大800m(1.0A) 、最大500m(1.5A)
　5C-2V時：最大600m（0.9A) 、最大300m(1.5A)
　3C-2V時：最大300m(0.8A) 、最大100m(1.5A)

●VDS6200-RU（カメラ側）はCCDカメラにDC12V（Max1.5A)を供給し、
ビデオ信号を受け取り　同軸ケーブル1本にて送信します。

●VDS6200-LU（モニター側）はDC48Vの電力供給(専用ACアダプター)
　を受けAV機器（監視装置、VTR,TV等）に
　ビデオ信号を出力します。

●ビデオ、オーディオ信号の入出力コネクターはBNCJです
　(BNCP-RCAJ変換コネクタは(46069)別売）

●カメラの電源プラグは通常の2.1Фmm使用可
●注意：使用する映像ケーブルの3Cや5Ｃケーブルの
　　　芯線の直径は線ﾒｰカーで異なります
　　　出来るだけ芯線が太いケーブルをご使用下さい
　　　,芯線が細いと性能が劣化します
　　　線種・距離・最大電流につきましては下の表をご参照ください
●VDS6200-RU サイズ：76(W)×50(H)×25(D)ｍｍ（箱部）
●VDS6200-LU サイズ：84(W)×50(H)×25(D)ｍｍ（箱部）
【本機を使用する事により】
●カメラを設置する場合、設置場所に電源（工事）を設ける必要がありません
●途中の配線がカメラ1台に対して一本の同軸ケーブルのみの為、配線工事が
　容易になります。
●工事費用の削減、システムの簡略化が図れます。
●DC電源が供給できるので、安価なDC駆動のカメラをご使用になれます。
●漏電の心配が無い、絶縁ACアダプター付きです

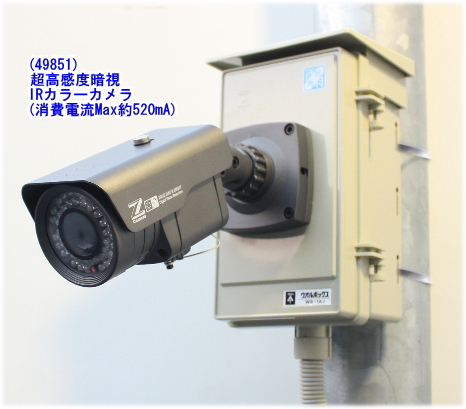

●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box内へ収納下さい
●RU-LUユニット間の電源＋映像重畳同軸ケーブルには４７Vの電圧がかかりますので
　本製品以外は絶対に接続しないで下さい

220/130万画素 TVI,AHD,CVI(1080p,720p)カメラやCVBSアナログカメラに
下記ワンケーブルユニット(51411)が利用可能です
ケーブル1本で伝送が可能です。

現行の1本の同軸線へもう一台カメラを増設出来ます

詳細

接続例

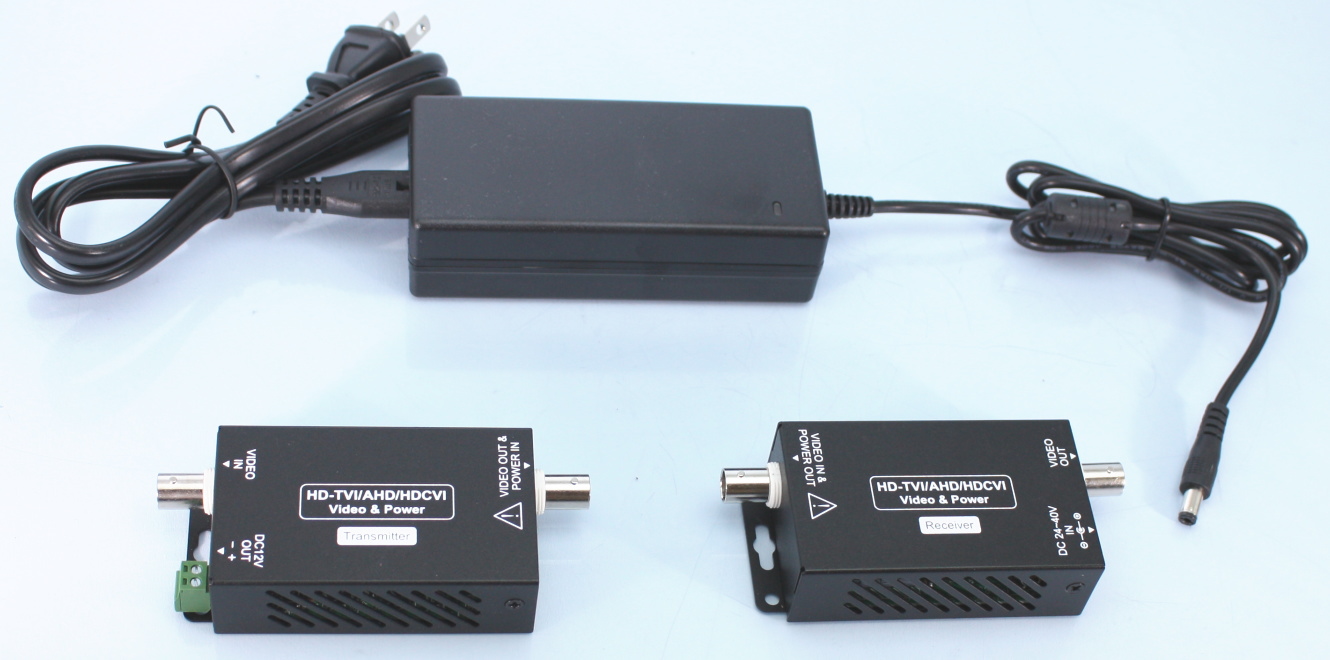

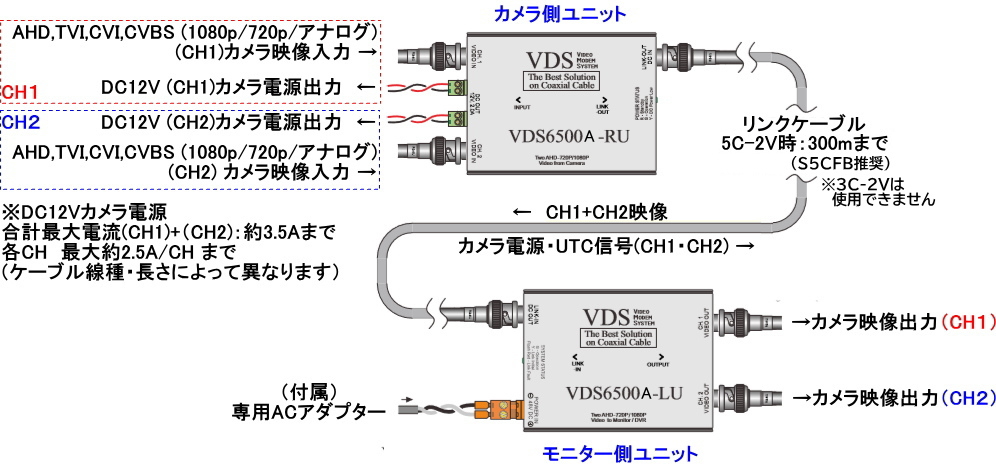

2台のカメラ映像＋電源＋UTC信号をケーブル1本で伝送します
TVI・AHD・CVI(1080p/720p)、CVBS(アナログ）対応

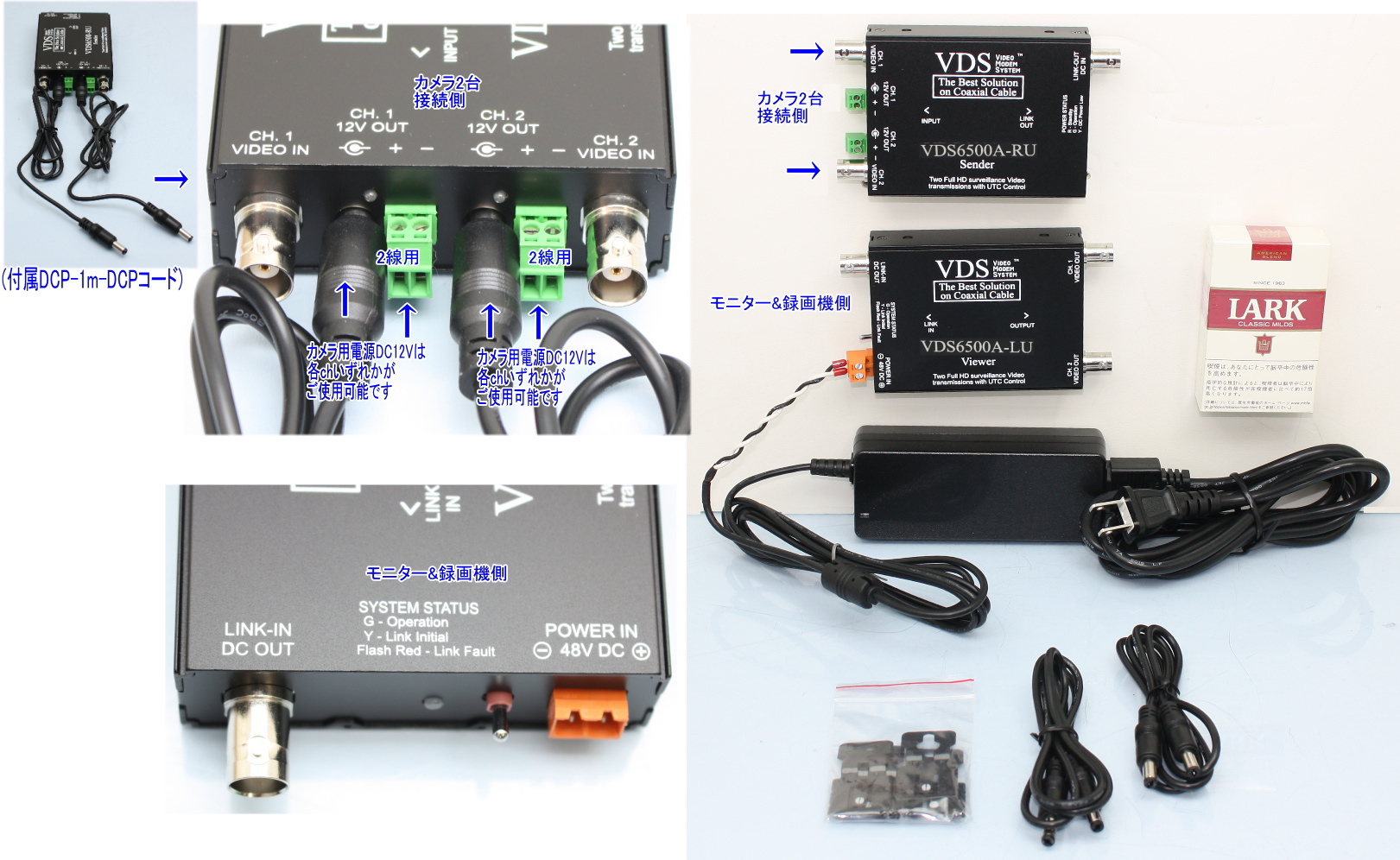

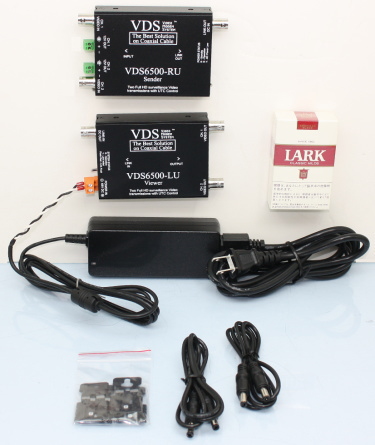

２CHワンケーブルシステムセット
(VDS6500A-RU/VDS6500A-LU/専用ACアダプターの3点セット）
商品コード(51411)

カメラ側のVDS(VDS6500A-RU)ﾕﾆｯﾄとカメラ間のDC2.1Фmmﾌﾟﾗｸﾞ/ﾌﾟﾗｸﾞ
1mコードが2本付属してますので
カメラの電源(DC12Vセンター+)はこのコードまたは端子台より供給出来ます

同軸ケーブル
(下記測定値は
限界値ですので余裕を
持ってご使用下さい)

DC電流負荷（＋12V　DC　OUT)の場合)参照例
カメラ側ユニットで安定したDC12V電圧を出力します

DC12Vカメラ 2カメラ合計最大負荷電流		5C-2V
100m		3.5A
200m		3.0A
300m		2.2A
※DC12V電源１端子あたり最大2.5Aまで

【特長】
2台のカメラとモニター間の同軸ケーブルが
1本(電源x2/映像x2/UTC信号x2 ,混合)で配線可能です（工事の簡略化)

カメラとモニターやDVR,テレビなどとの接続に
配線ケーブル1本で2つの映像/電源/UTC信号を重条接続可能にした商品です。
(映像(2台）/電源(最大DC12V3.5A)/UTC信号(2台） を混合し
1本同軸線で送り、又映像/電源を取り出します）
(UTS信号：弊社DVR(UTC対応)で弊社UTC対応電動カメラをコントロール出来ます)

<対応信号>
HD-TVI (1080p/720p)
AHD (1080p/720p)
HD-CVI (1080p/720p)
CVBSアナログコンポジット映像信号(NTSC/PAL)

　5C-2V(S5CFB推奨)時：最大300m（合計2.2Aまで) 、最大100m(合計3.5Aまで)
(3C2Vは利用出来ません)

●VDS6500A-RU（カメラ側）は２台のカメラにDC12V（Max3.5A)を供給し、
ビデオ信号を受け取り　同軸ケーブル1本にて送信します。
（DC12V電源出力：DC2.1mmプラグｘ２、または＋－ネジ端子台　ｘ２）

●VDS6500A-LU（モニター側）はDC48Vの電力供給(専用ACアダプター)
　を受けAV機器（DVR録画機、TV等）に　ビデオ信号を出力します。
　（DVRからのUTC信号をそれぞれのカメラへスルー出力可能）

●ビデオ、オーディオ信号の入出力コネクターはBNCJです
　(BNCP-RCAJ変換コネクタは(46069)別売）

●カメラの電源プラグは通常の2.1Фmm使用可
●注意：使用する映像ケーブルの
　　　芯線の直径は線ﾒｰカーで異なります
　　　出来るだけ芯線が太いケーブルをご使用下さい
　　　,芯線が細いと性能が劣化します
　　　線種・距離・最大電流につきましては下の表をご参照ください
●VDS6500A-RU サイズ：100(W)×75(H)×25(D)ｍｍ（箱部）
●VDS6500A-LU サイズ：100(W)×75(H)×25(D)ｍｍ（箱部）

【本機を使用する事により】
●カメラを設置する場合、設置場所に電源（工事）を設ける必要がありません
●途中の配線がカメラ２台に対して一本の同軸ケーブルのみの為、配線工事が
　容易になります。カメラ（1台→２台）増設の際にケーブル通線工事不要
●工事費用の削減、システムの簡略化が図れます。
●DC12V電源（合計最大3.5A)が供給できるので、安価なDC駆動のカメラをご使用になれます。
●漏電の心配が無い、絶縁ACアダプター付きです
●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box(市販ウオールBox)内へ収納下さい
●RU-LUユニット間の電源＋映像重畳同軸ケーブルには４７Vの電圧がかかりますので
　本製品以外は絶対に接続しないで下さい

注；HD-SDIや３G-SDI、5M（1920ｐ）、4M(1440p)、3M等のAHD,TVI信号には対応しておりません

拡大

電圧降下/距離の目安 LANケーブルAWG24単線8芯使用時（電源線は4芯3ペア使用）
	50M (12V)	100M (12V)	50M (24V)	100M (24V)
50mA	11.8V	11.6V	23.8V	23.6V
100mA	11.5V	11.2V	23.5V	23.3V
150mA	11.3V	10.9V	23.3V	22.9V
200mA	11.2V	10.6V	23.1V	22.5V
250mA	11.0V	10.2V	22.9V	22.2V
300mA	10.8V	9.9V	22.7V	21.9V
400mA	10.4V	-	22.3V	21.2V
500mA	9.8V	-	21.9V	20.5V

*2018.1.19～ピンアサイン変更（電源線2ペア→3ペア使用へ変更）

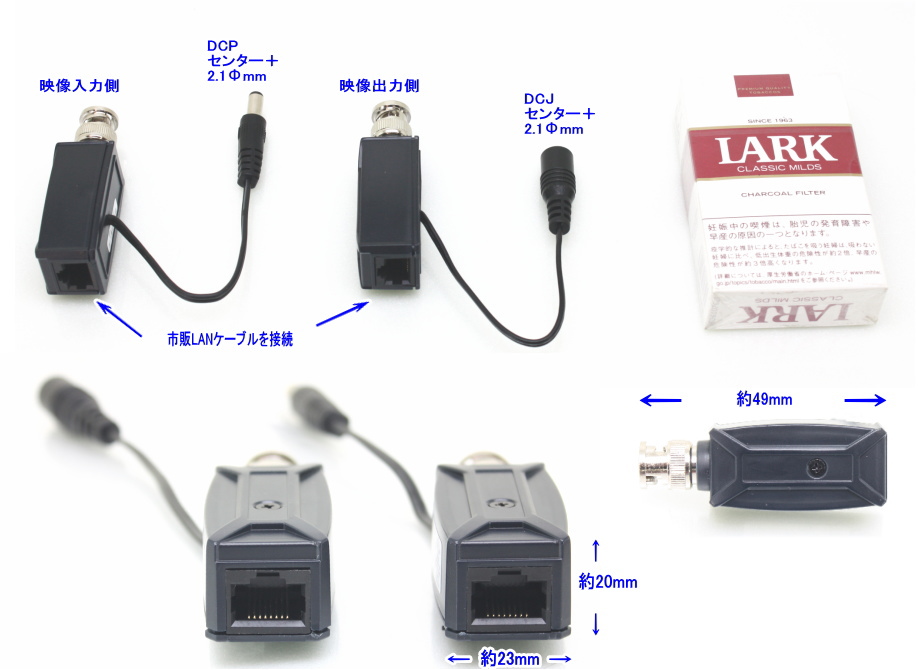

SA-50549/setケーブル延長器
(映像/電源）⇔LANケーブル
　
*CVBS/AHD(720p)/AHD-H(1080p)映像信号接続可能
　(100mまで確認済・CAT－５E以上のLANコードをお使いください)

1組の映像信号と電源（DC１２V/24V)を
1本のLANケーブル（4ペア/8芯）に変換し
簡単に延長ができます

※注意・・・一般のLANの信号とは異なりますで
　絶対にPCやハブなどのネットワーク機器に
　接続しないでください　（機器が破損します）

・映像信号：1V p-p,75 Ohms
・映像信号のみの最大延長距離：Maｘ300M
・CAT5E以上(24AWGツイストペアケーブル）
　のLANケーブルを推奨（4ペア/8芯使用）
・サイズ：約50ｘ25ｘ21ｍｍ

ピンアサイン
１：電源マイナス
２：電源プラス
３：電源マイナス
４：電源プラス
５：電源マイナス
６：電源プラス
７：映像
８：映像

CVBS(アナログコンポジット)信号出力カメラ専用

表裏面

接続例

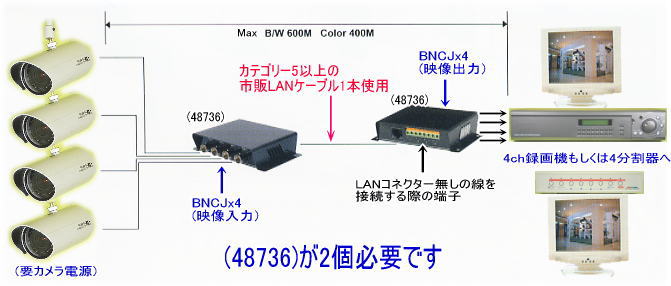

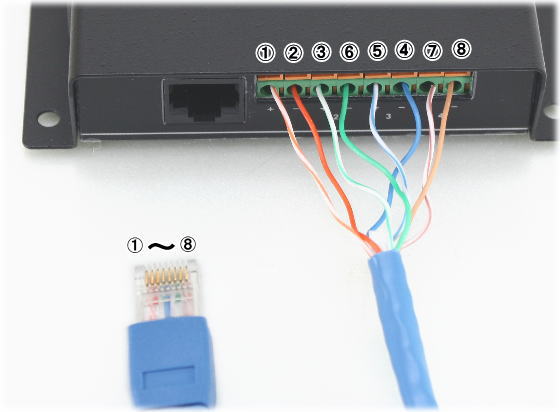

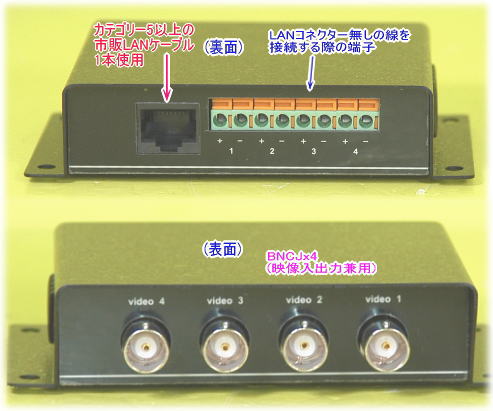

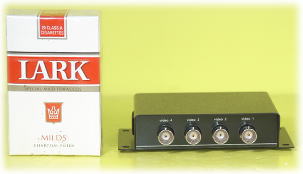

SA-48736ケーブル延長器

*注意・・送信側に1台,受信側に1台,(48736)が計2台必要です
*最大4台迄のカメラ映像を市販のカテゴリー5以上のLANケーブル1本(Max400m)で
延長し4台のカメラ映像をモニター可能
*映像線を4本引き回す手間が不要で長距離延長出来ます
*映像信号:75Ω入出力1Vp-p
*サイズ:138x66x28,約190g

SA49395PTZカメラ等のRS-485信号線にも使用可能です

CVBS(アナログコンポジット)信号出力カメラ専用

表裏面

接続例

全体

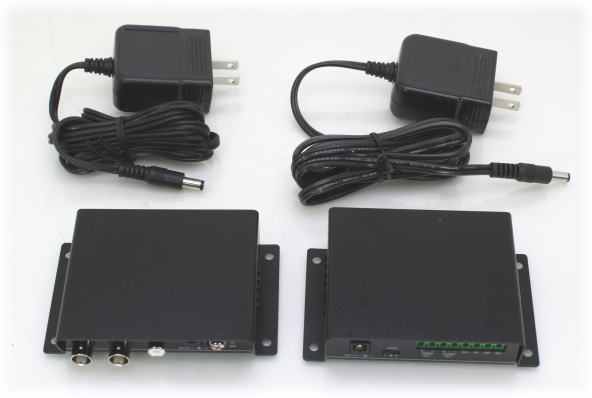

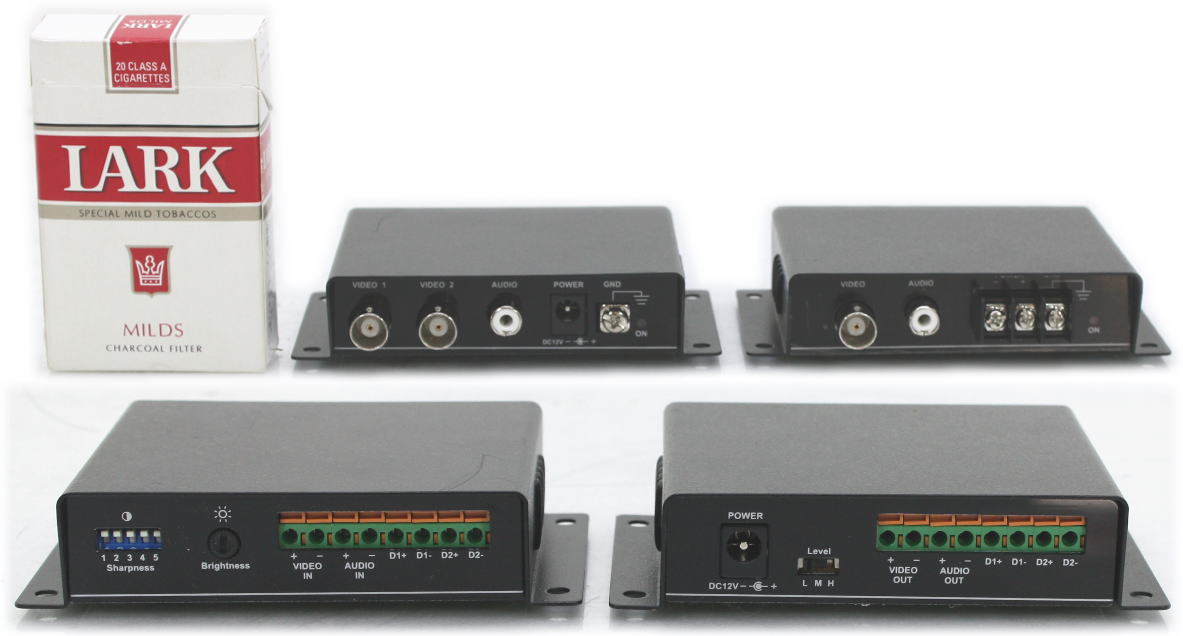

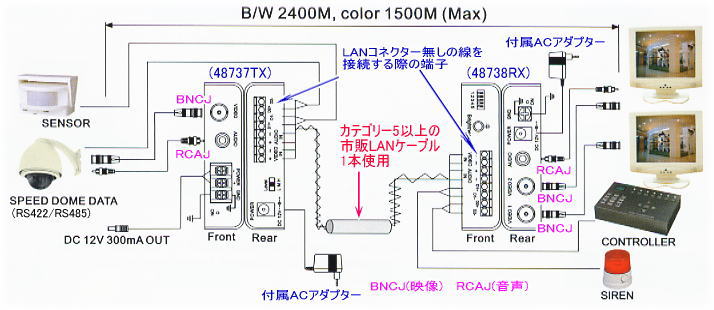

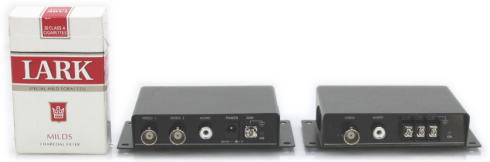

SA-48737ケーブル延長器（ＲＳ485対応)
TX+RXセット

*ACアダプター2個付
*市販のカテゴリー5以上のLANケーブルで
カラー映像信号+RS485信号を約1000m迄
/白黒映像信号+RS485信号を映像約2000m迄延長可能です
TX(送信機)側に3段階ゲインスイッチ
/RX(受信機)側に伝送距離調整スイッチ付
*アラームセンサー信号及び弊社の
パンチルトカメラのコントロール信号RS485を伝送可能
*カメラ側はカメラ用の電源が別途必要
*ノイズフイルタ内蔵でノイズにより影響されにくい設計
*ＴＸ　/RXは付属のACアダプターご誤使用下さい

*映像信号:75Ω入出力1Vp-p
*消費電力：DC12V/約40mA
*サイズ:109x77x28,約190g/1個

SA49395PTZカメラ等のRS-485信号線にも使用可能です

映像信号変換機

AHD,TVI,CVI(８Ｍ(4K),5M,4M,3M,1080p,720p)
↓
HDMI映像信号出力変換器
（１入力1出力・ループアウト付）
お手持ちのPCのディスプレイやHDMI付TV液晶モニターで
監視モニター出来ます

詳細

接続例

TVI,AHD,CVI映像信号(8M,5M,4M,3M,1080p,720p)
→　HDMI出力　映像信号変換器

SA-51410(51410)

（付属品：DC5V ACアダプター・ＢＮＣコード)

【特長】
AHD,TVI,CVIカメラの映像信号
AHD　(8M,5M,4M,3M,1080p,720p)
TVI　(8M,5M,4M,3M,1080p720p)
CVI　(4M,1080p)をＨＤＭＩへ変換します

お手持ちのPC液晶モニターやHDMI入力液晶テレビへ接続することにより
より、鮮明な画像を映し出すことが出来ます

■入力解像度表示LEDランプ付き
現在入力中の映像信号の解像度が点灯表示します

(内容)
*HDMI変換器本体
　映像入力：　　AHD,TVI,CVI　（8M,5M,4M,3M,1080p,720ｐ）映像信号　75Ω(1Vp-p)
　
　映像出力：HDMI　ｘ１個
　　　　　　　BNC（スルー出力）75Ω(1Vp-p) x1個

　出力解像度：HDMI （1920x1080)
**UTC機能が利用可能です
*ACアダプター(DC5V)付属
*消費電流:DC5V・約500mA
*サイズ約：70(W)x95(D)x25(H)mm　,　約180g

注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい

両端BNCP
RG58(BNC付同軸線)

BNCP-0.5m-BNCP
(51427)

BNCP-1m-BNCP
(51428)

BNCP-2m-BNCP
(51429)

BNCP-3m-BNCP
(51430)

　
コネクタ付き
ビデオ接続コード
3C2Vと同等性能
RG-58Uケーブル20mBNCP/BNCP
（46924）

屋外仕様旧(CBS,アナログ信号)アナログワンケーブルカメラ

設置が簡単なワンケーブル屋外防雨仕様カラーカメラセット
別売の3C2V/5C2V(両端BNCP)ケーブル1本で電源と映像を接続出来ますので設置工事が楽です
*3C2VでMax330m迄/5C2Vで500m迄延長可

130万画素,800TVL高画質カラー
設置が簡単なワンケーブルカメラセット
30mケーブル付き！

そのまま屋外壁や天井や床面に取り付け可能です

詳細

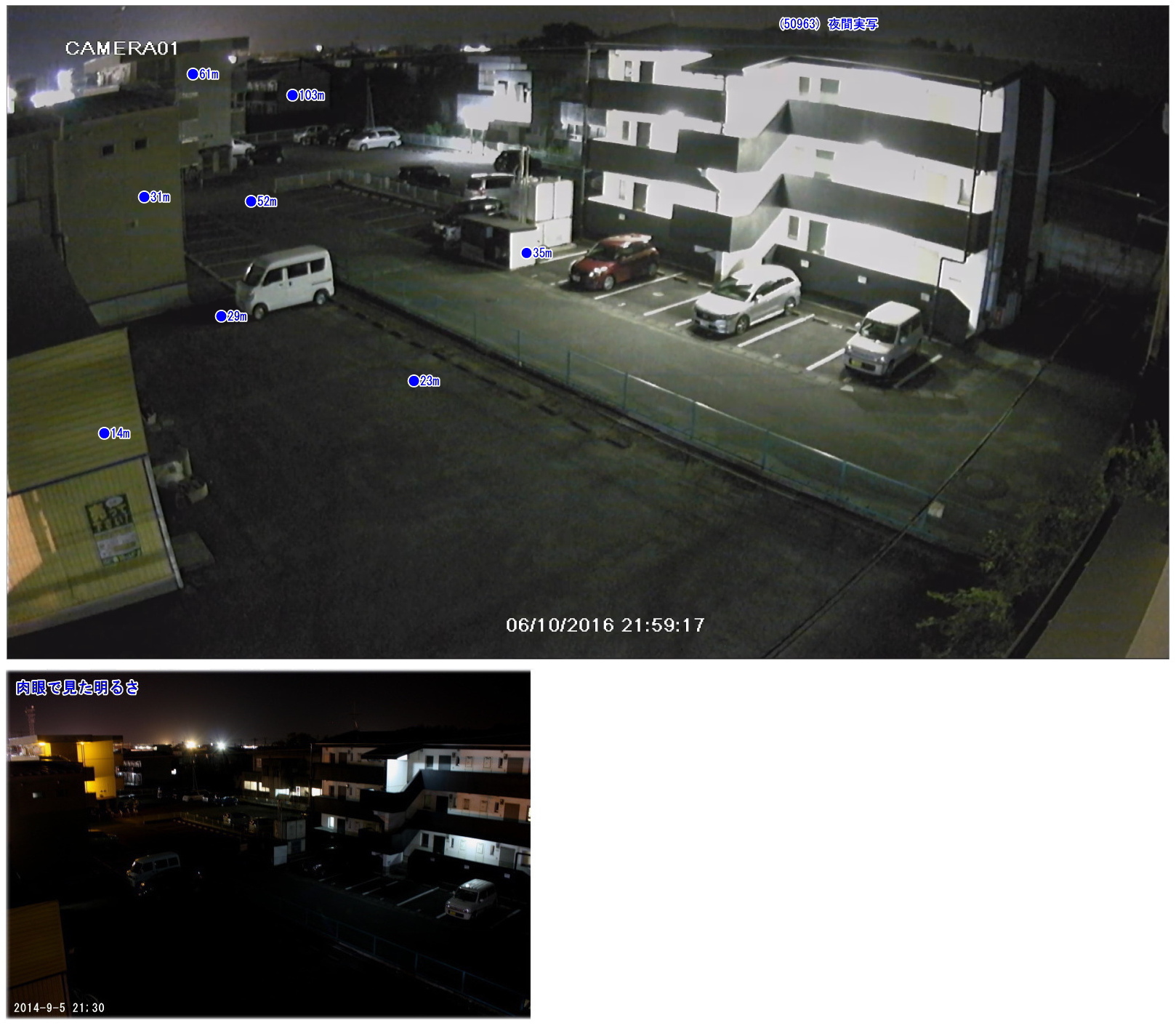

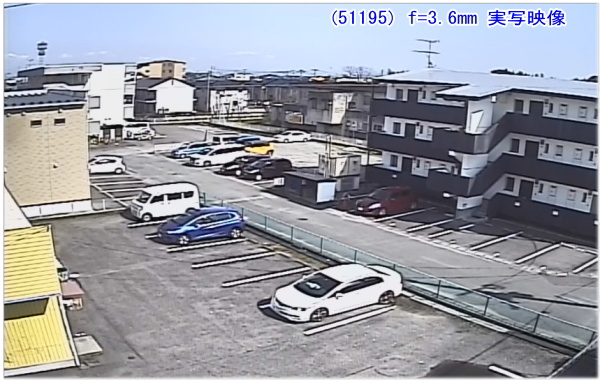

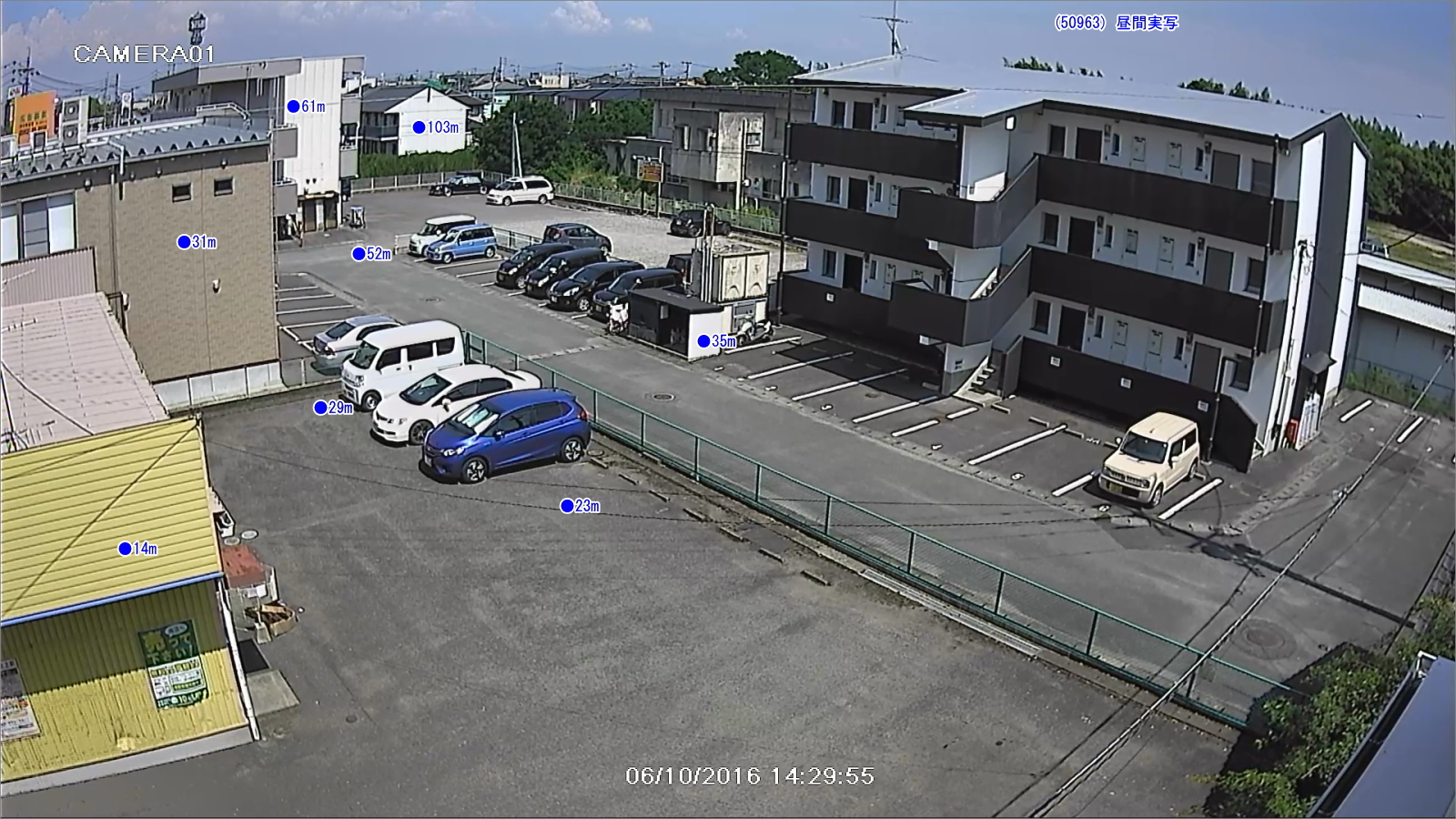

昼間
実写映像

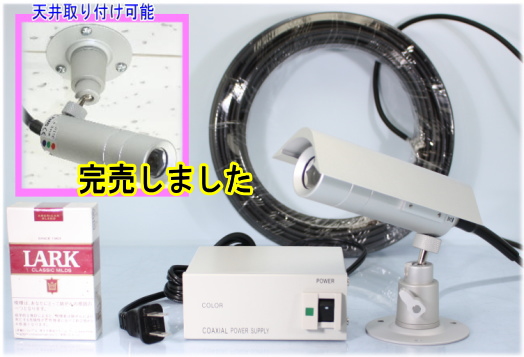

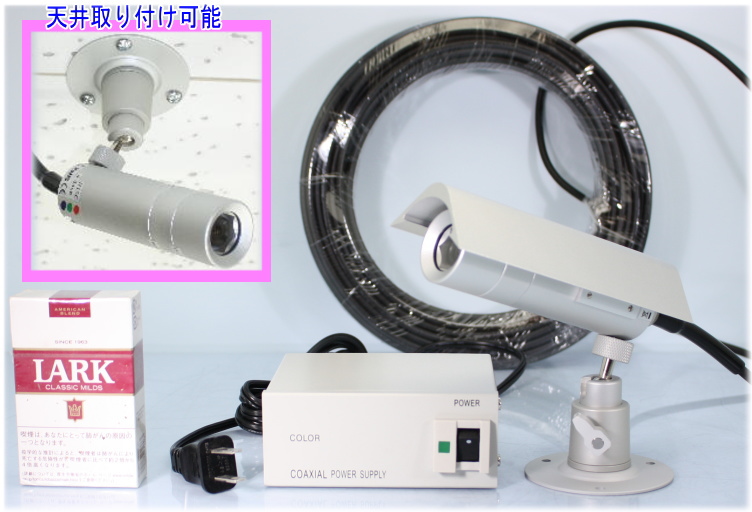

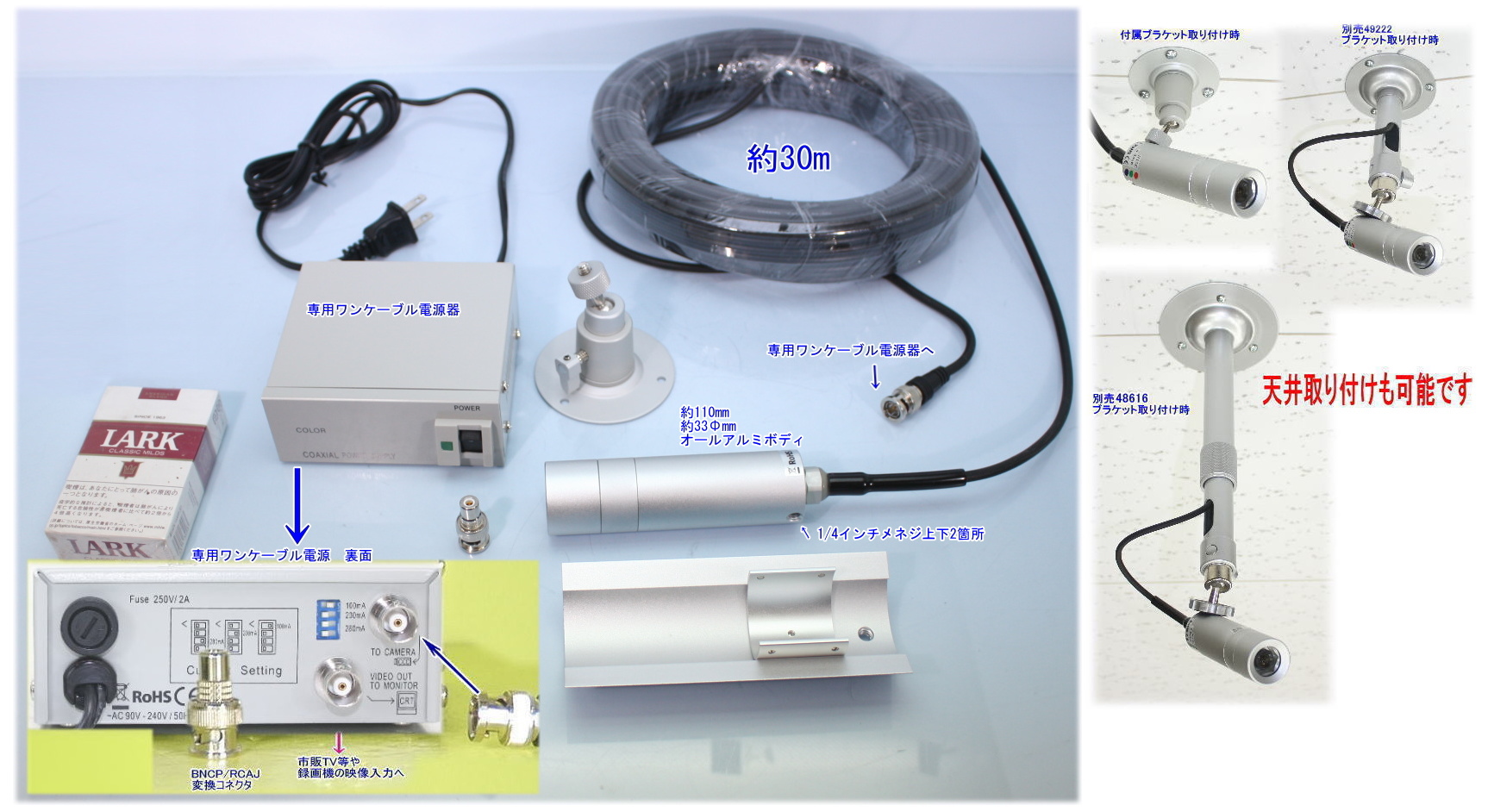

SA-51195ワンケーブルカラーカメラ+電源器set
（51195)/レンズf=3.6mm,
付属の30mケーブルはカメラと分離出来ません

	(51195)

x2set以上

完売

過去1年以内に弊社同品ご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

【付属内容】
*屋外用ワンケーブルカメラ
*30mカメラ付きケーブル
*カメラスタンド
*ワンケーブル電源機
*BNCP/RCAJ変換コネクター

もちろん屋内も設置可能

屋外用/防水仕様（IP68)
【仕様】

撮像素子	1/3インチカラー　SONY 1.3メガピクセル CMOS Wide Dynamic
画素数	総画素数 130万画素　有効画素 127万画素
映像方式	NTSC（カラー） CVBSアナログコンポジット
最低照度	0.01LUX
レンズ F=2.0	f=3.6mm 画角:水平約71度、垂直約55度
シャッタ-スピード	オート 1/50～1/100000sec
自動	電子シャッター,　BLC自動　　オートホワイトバランス
同期方式	内部同期
解像度	800TVﾗｲﾝ
S／N比	50dB以上
動作周囲温度	－10℃～＋50℃
重量	約250g
外形寸法	カメラ部Ф33（径）×110mm（奥行き）、スタンド長約60mm
電源	入力AC100V(約10W),出力約DC14V～20Vをケーブル長に応じ自動可変供給, カメラ内でDC12V電圧安定化制御を行いますまた電源器側で映像を分離します 105x40x95mm,約750g *2Aミニヒューズ仕様

f=3.6mm ：昼間人相認識距離約5m前後

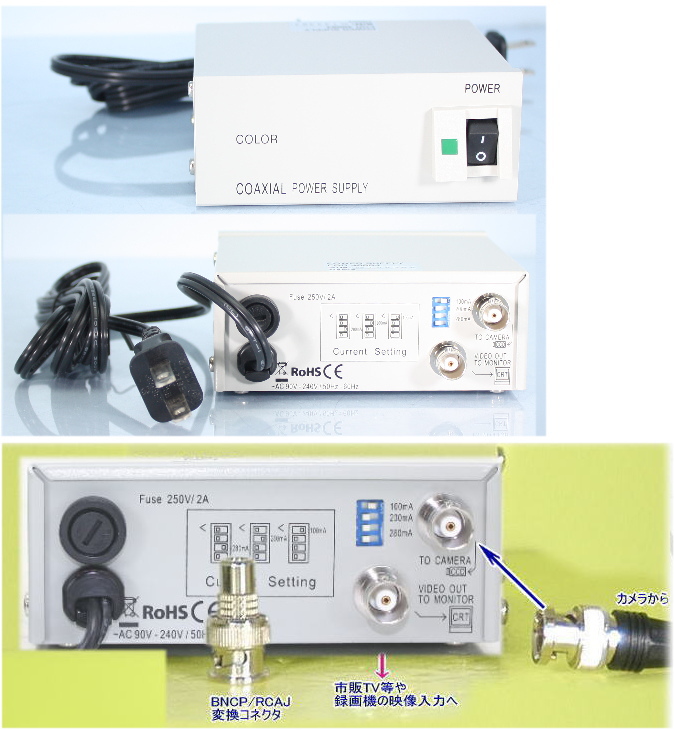

【補修品】電源のみ(50876)

51195の電源機無し
(51525)

51195の電源機無し
(51525)x2台以上

130万画素,800TVL高画質カラー
設置が簡単なワンケーブルカメラセット
30mケーブル付き！

そのまま屋外壁や天井や床面に取り付け可能です

詳細

昼間
実写映像

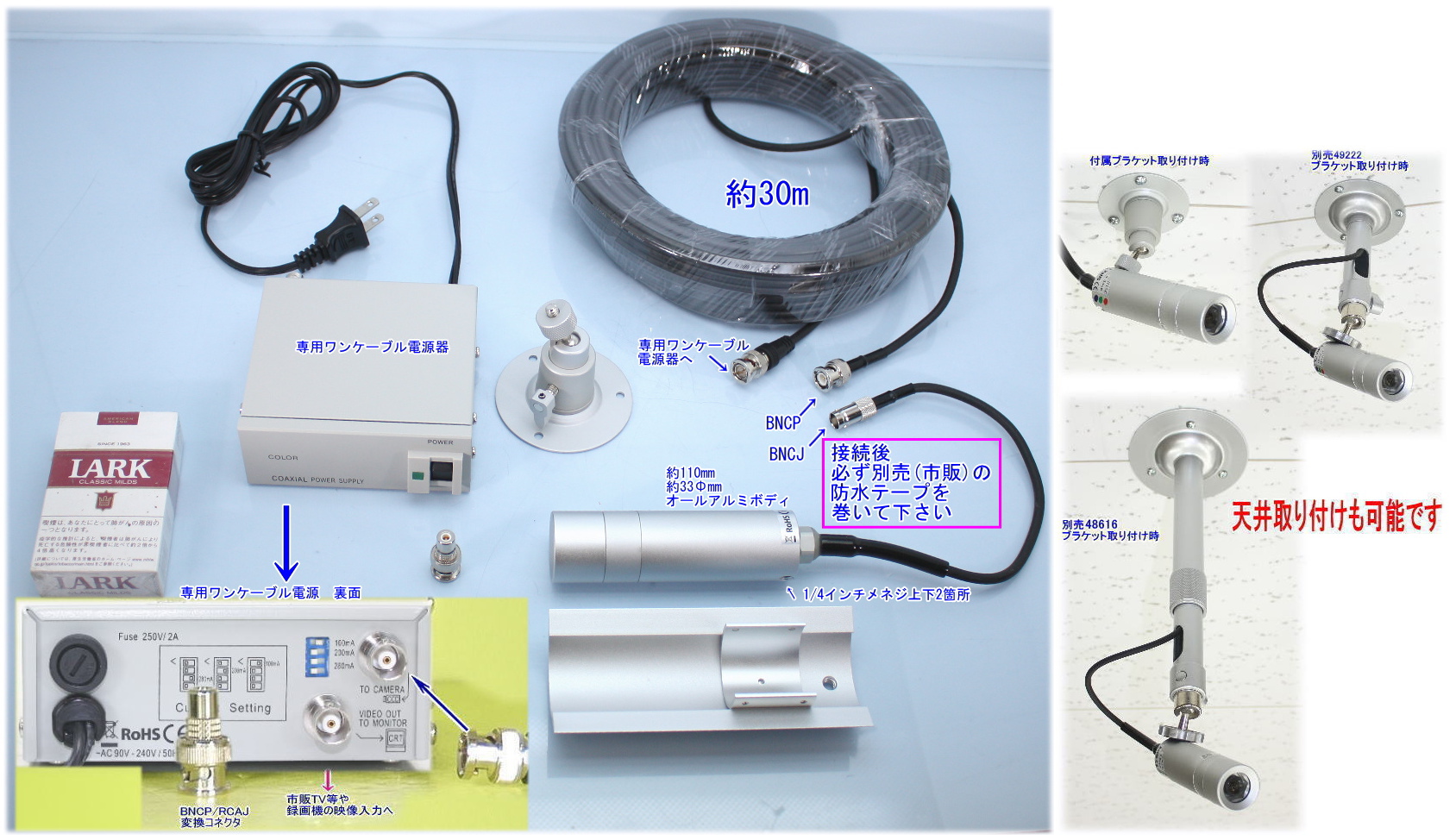

SA-51195ワンケーブルカラーカメラ+電源器set
（51196)/レンズf=3.6mm,
付属の30mケーブルはカメラと分離可能です

	(51196)

x2set以上/1個 過去1年以内に弊社同品ご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

【付属内容】
*屋外用ワンケーブルカメラ
*30m（BNCP/BNCP)ケーブル
*カメラスタンド
*ワンケーブル電源機
*BNCP/RCAJ変換コネクター

もちろん屋内も設置可能

屋外用/防水仕様（IP68)
【仕様】

撮像素子	1/3インチカラー　SONY 1.3メガピクセル CMOS Wide Dynamic
画素数	総画素数 130万画素　有効画素 127万画素
映像方式	NTSC（カラー） CVBSアナログコンポジット
最低照度	0.01LUX
レンズ F=2.0	f=3.6mm 画角:水平約71度、垂直約55度
シャッタ-スピード	オート 1/50～1/100000sec
自動	電子シャッター,　BLC自動　　オートホワイトバランス
同期方式	内部同期
解像度	800TVﾗｲﾝ
S／N比	50dB以上
動作周囲温度	－10℃～＋50℃
重量	約250g
外形寸法	カメラ部Ф33（径）×110mm（奥行き）、スタンド長約60mm
電源	入力AC100V(約10W),出力約DC14V～20Vをケーブル長に応じ自動可変供給, カメラ内でDC12V電圧安定化制御を行いますまた電源器側で映像を分離します 105x40x95mm,約750g *2Aミニヒューズ仕様

f=3.6mm ：昼間人相認識距離約5m前後

【補修品】電源のみ(50876)

↓詳細クリック					【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】
壁面ジョイントBox 金具(51454)	単管ポール用金具(51311)	ポール用金具(51312)	壁コーナーや角柱や大きい丸柱用金具(51313)	H型鋼のフランジ取付金具(51231)	【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

*ワンケーブルカメラですので配線工事が簡単です、
　映像ケーブル1本で電源/映像を重畳し電源コードは不要,ケーブル長による電圧降下影響が少ない
*既存の3C2Vや5C2Vケーブル(両端BNCP)をそのままご利用出来ます
●防雨仕様。（もちろん屋内でも使用可)
●（電源/映像ユニット裏面の4個のディップスイッチで映像出力レベル調整可)
●ボディーは丈夫なオールアルミボディで直射日光に強いシールド付きです、カメラ上下へ取り付け用メネジ付き
*接続コネクター部へ別売防水テープ(48458)￥560を巻いてください　　　

*各カメラの電源と映像が3C2VでMax330m迄/5C2Vで500m迄延長可

【補修品】電源のみ(50876)

↑クリック

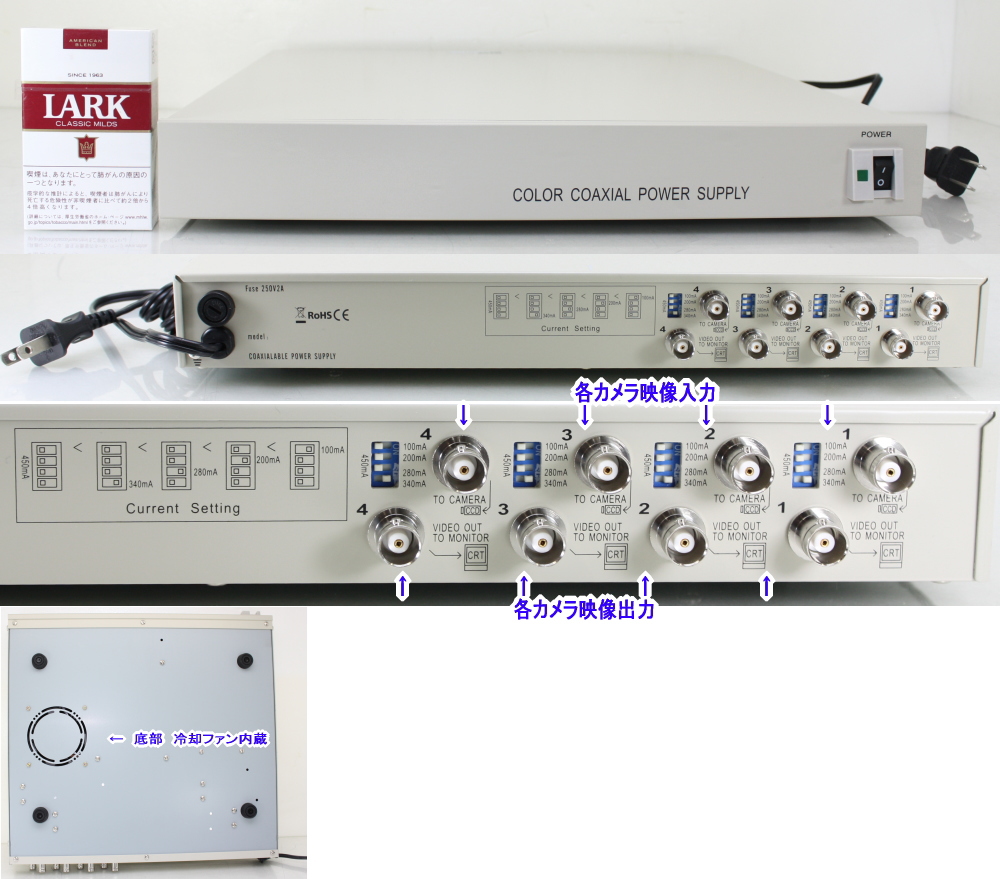

Max4入力ワンケーブルカラーカメラ重畳電源器
映像は4ch出力します
（各CH　100/200/280/340/450mA切替出力)
(50446)
完売
350Wx320Dx43H,3.7Kg,消費電力：約60W
*2Aミニヒューズ仕様

↑クリック

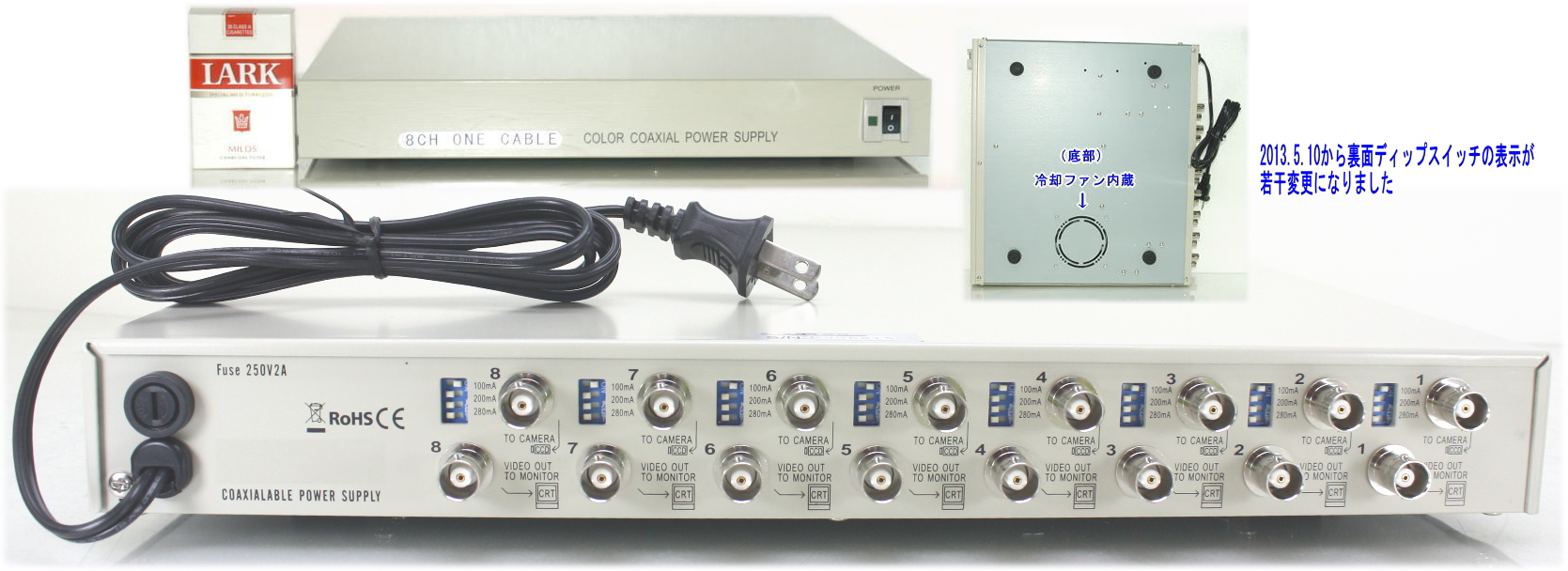

Ｍａｘ8入力ワンケーブルカラーカメラ重畳電源器
映像は8ch出力します
（Max250mA出力/1ch)
(49190)
完売
350Wx320Dx43H,3.7Kg,消費電力：約90W
*2Aミニヒューズ仕様

【オプション品】

屋内/屋外用

信号減衰が少なく、屋外耐久性型

(3C2V線/75Ω)外寸5mm
BNCP/BNCPコネクタ付きです
●コネクタ付きビデオ接続コード1０ｍ　　（46765）
●コネクタ付きビデオ接続コード２０ｍ（46064）
●コネクタ付きビデオ接続コード3０ｍ（46065）
●コネクタ付きビデオ接続コード４０ｍ（46070）
●コネクタ付きビデオ接続コード5０ｍ（46132）
●コネクタ付きビデオ接続コード100ｍ（46934）

(100m以上は中継する必要が有ります)↓
●BNC-JJ(46076)BNCPの中継用

*接続コネクター部へ防水テープ(48458)を巻いてください

設置が簡単なワンケーブル屋外防雨仕様ドームカラーカメラセット（延長ケーブル別売)
別売の3C2V/5C2V(両端BNCP)ケーブル1本で電源と映像を接続出来ますので設置工事が楽です
*3C2VでMax300m迄/5C2Vで500m迄延長可

裏面

アルミベースボディ屋外防雨仕様(IP-66)赤外線照射LED内蔵
f=3.6～9mmバリフォーカルレンズ式
SA-50444ワンケーブル
52万画素カラー+電源器set
(50444)

【セット内容】

ワンケーブルドームカメラ本体
*専用電源器
*BNCP/RCAJ

【仕様】既存の他社製ワンケーブルカメラや電源ユニットへは絶対に接続しないで下さい,
　　　　　破損します(保証対象外)
SONY　HAD Ultra High Sensitivity　CCD　
最低照度 0.01の高感度カメラ仕様

撮像　素子	1/3インチSONY 　HAD Ultra High CCDイメージセンサー　SONY EFFIO-E DSP使用
水平解像度	680ＴＶライン
レンズ	f=3.6～9mm 画角：水平約67度～30度、垂直約53度～23度 DCオートアイリスバリフォーカル真下から水平まで偏角可能昼間より鮮明なIRカットフィルター機能内蔵 (2015.4.23～仕様変更)
画素数	総画素数52万画素 /有効画素数48万画素　NTSC:1020(H) x 508(V)
ホワイトバランス	自動
BLC逆光補正機能 AGC	自動
電子シャッター	1/50～1/100000sec自動
最低　照度	0.01 LUX（常時カラーで映ります)
赤外線照射LED	24LED 840nm（薄赤く光ります) 照射距離:有効約5m前後,MaX:約12m (メーカー仕様書15m)
SN比	50dB以上
動作温度範囲	-10℃～＋50℃
撮像　出力	1.0VP-P75Ω　　NTSC（BNC端子)
カメラ本体寸法重量	約:135Ф x90（H）　約1200g
専用電源 220x45x95mm,約850g, 約DC17V/340mmA	入力AC100V(約10W),出力約DC14V～20Vをケーブル長に応じ自動可変供給, カメラ内でDC12V電圧安定化制御を行いますまた電源器側で映像を分離します約340mmA、センター+　（RCA変換付き） *2Aミニヒューズ仕様

●450mA専用1ch電源(49773)
自然の色に近く薄暗い場所も対応のプロ仕様カメラです
このカメラは最低照度が低く高感度な為影の黒い部分が塗りつぶれず浮き上がって見え易くなります

【オプション】

*各カメラの電源と映像が3C2VでMax330m迄/5C2Vで500m迄延長可
↑クリック Max4入力ワンケーブルカラーカメラ重畳電源器映像は4ch出力します（各CH　100/200/280/340/450mA切替出力) (50446) 完売 350Wx320Dx43H,3.7Kg,消費電力：約60W *2Aミニヒューズ仕様	↑クリックＭａｘ8入力ワンケーブルカラーカメラ重畳電源器映像は8ch出力します（Max250mA出力/1ch) (49190) 完売 350Wx320Dx43H,3.7Kg,消費電力：約90W *2Aミニヒューズ仕様

【オプション品】

屋内/屋外用

信号減衰が少なく、屋外耐久性型

BNCP/BNCPコネクタ付きです
(5C2V線/75Ω)外寸外寸7mm
●コネクタ付きビデオ接続5C2Vコード3０ｍ(46930)
●コネクタ付きビデオ接続5C2Vコード5０ｍ(46939)
●コネクタ付きビデオ接続5C2Vコード100ｍ(46940)

●BNC-JJ(46076)BNCPの中継用 (100m以上は中継する必要が有ります)
*接続コネクター部へ防水テープ(48458)を巻いてください

*50444のワンケーブルカメラ単体+電源器無し￥完売(50445)

完売御礼

CVBS(アナログコンポジット)信号出力カメラ専用

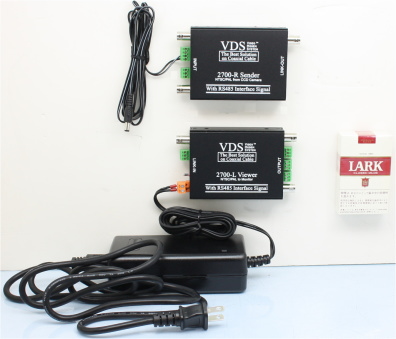

ワンケーブル2700システムセット
(VDS2700-R/VDS2700-L/ACアダプターの3点セット）
商品コード(48444)

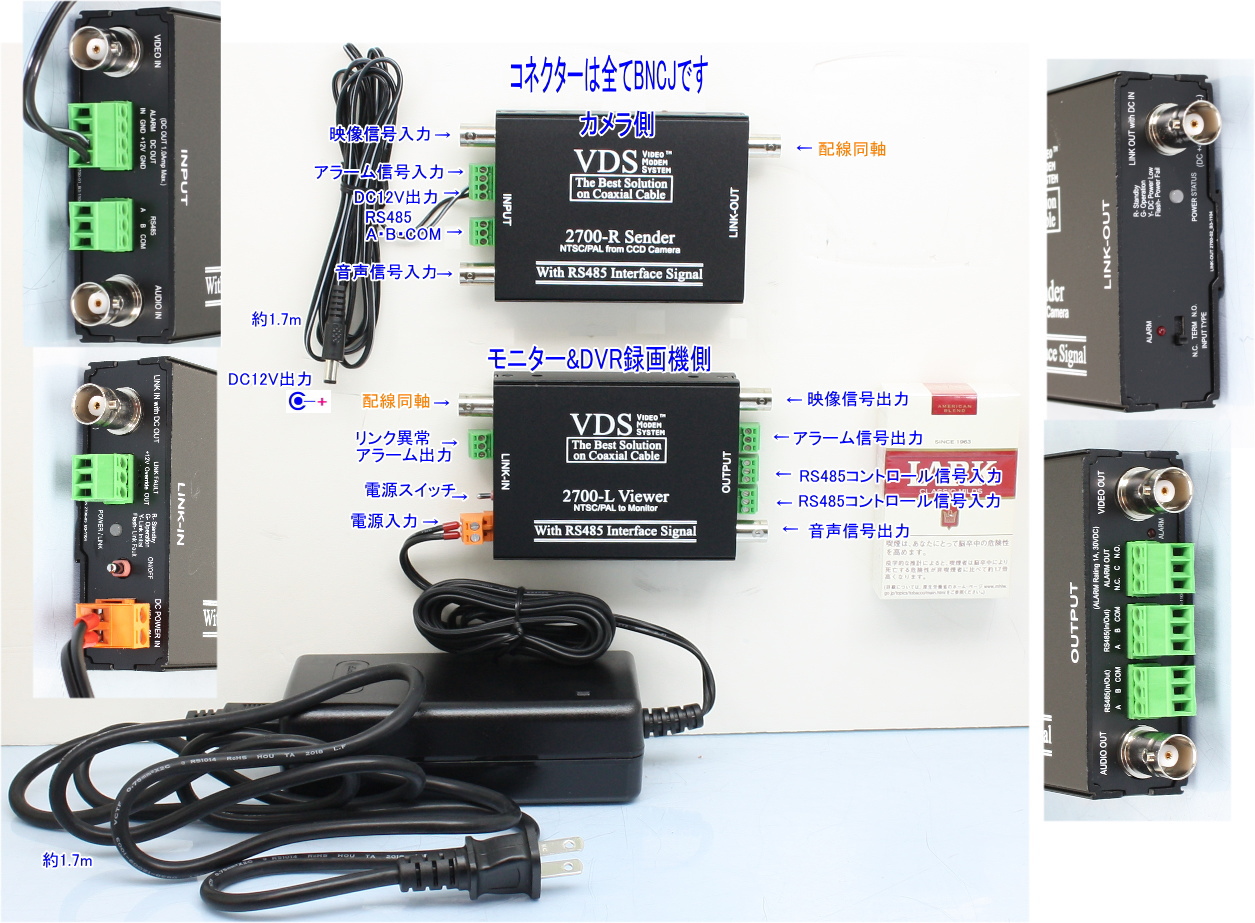

本体拡大

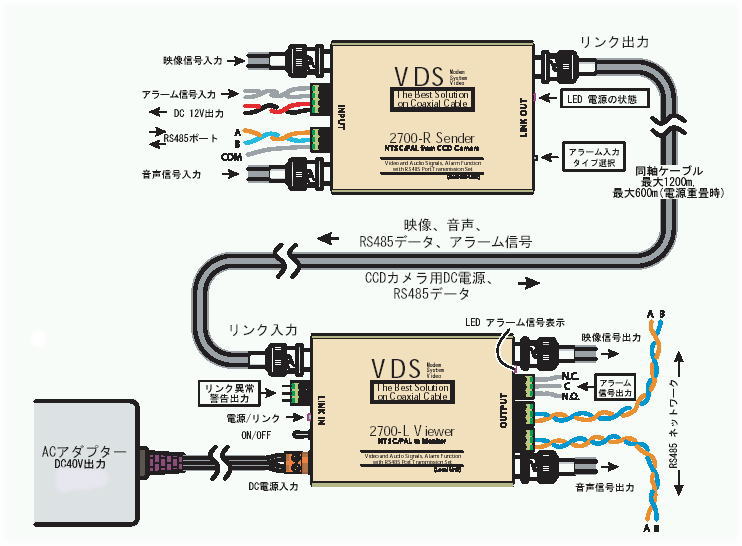

接続図

アナログへ変換⇒パンチルトカメラ⇒ワンケーブル化の例-2

【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/音声/P/Tカメラ制御（RS-485)/アラーム信号)で
配線可能です（工事の簡略化)

カメラとモニターやVTR,テレビなどとの接続に
配線ケーブル1本で映像/音声/電源を重条接続可能にした商品です。
(映像/音声/電源/制御（RS-485)/アラーム）を混合し1本同軸線で送り
、又映像/音声/電源を取り出します）

ビデオ信号(NTSC/PAL),オーディオ信号、DC12V(電源供給Max:1Aまでのカメラ)、
制御信号（RS-485)、アラーム信号）を同軸
ケーブル1本で最長600ｍまで伝送が可能です。
映像・音声・制御の信号を
最大1200ｍ（カメラにＤＣ１２Ｖを供給する場合は６００ｍ）まで延長可能。
*注意：消費電流1Aを超えるカメラの場合はカメラへ直接カメラ専用電源を接続下さい

●VDS2700-R（カメラ側）は
CCDカメラ等にDC12V(電源供給Max:1Aまでのカメラ)と
制御信号（RS-485)を供給し、
ビデオ、オーディオ信号、アラーム信号を受け取り、
同軸ケーブル1本にて送信します。

●VDS2700-L（モニター側）はDC40Vの電力供給
　を受けAV機器（監視装置、VTR,TV等）に
　ビデオ、オーディオ信号、アラーム信号を出力します。

●VDS2700-L、VDS2700-R間のリンク接続切断等の異常警告出力機能。
●ビデオ、オーディオ信号の入出力コネクターはBNCJです
　(BNCP-RCAJ変換コネクタは(46069)別売）
●カメラの電源プラグは通常の2.1Фmm使用可
●サイズ：100(W)×75(H)×26.75(D)ｍｍ（箱部）
●重量　210ｇ

【本機を使用する事により】
●CCDカメラを設置する場合、設置場所に電源（工事）を設ける必要がありません
●途中の配線がカメラ1台に対して一本の同軸ケーブルのみの為、配線工事が
　容易になります。
●工事費用の削減、システムの簡略化が図れます。
●DC12V電源が供給できるので、安価なDC12V(センター+)駆動のカメラをご使用になれます。

最長使用可能電線長 (記述の測定値は限界値ですので余裕を持ってご使用下さい)	3C2V使用時	5C2V使用時	(49396)(49560) (48112)(48114)(48352) のみは 3C2V	(49396)(49560) (48112)(48114)(48352) のみは 5C2V
映像/音声/電源(DC12V)/制御（RS-485)/アラーム）を混合時	約300mまで	約600mまで	約100mまで	約200mまで
映像/音声/制御（RS-485)/アラーム）を混合時カメラ側に電源を本機で出力しない場合	約600mまで	約1200mまで	約600mまで	約1200mまで

最長使用可能電線長 (下記測定値は限界値ですので余裕を持ってご使用下さい)	(48712) のみは 3C2V	(48712) のみは 5C2V
映像/音声/電源(DC12V)/制御（RS-485)/アラーム）を混合時	不可 (Over Load)	不可 (Over Load)
映像/音声/制御（RS-485)/アラーム）を混合時カメラ側に電源を本機で出力しない場合	約600mまで	約1200mまで

【弊社カメラ対応機種】屋外P/Tカメラ(46434)(48712), 屋内仕様カメラ(46327), 屋内仕様ドームカメラ(48838)(47605)(47993)(47606)
(49396)(49560)(48112)(48114)(48352)(48512)

映像+電源+コントロール信号が1本の75Ω同軸ケーブル(ワンケーブル)で重畳出来ますので配線工事が簡単便利です

本機のワンケーブルは映像出力がTVI信号となってます
弊社のTVI対応DVR51170/51175/51180(又は映像変換機51410/50907等)へ接続されてご使用下さい

新型TVIワンケーブル機器(注意:従来のAHD/CVBSワンケーブル機器への接続は出来ません)
SA-51295(4CH)/SA-51296(8CH)電源器と併用下さい
別売の3C2V/5C2V(両端BNCP)ケーブル1本で電源と映像、UTC信号(メニュー操作)を伝送出来ますので設置工事が楽です
*3C2VでMax100m迄/5C2Vで300m迄延長可

220万画素フルハイビジョンの画質で監視を実現!!
ワンケーブルTVI(1080p) 信号出力可

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え

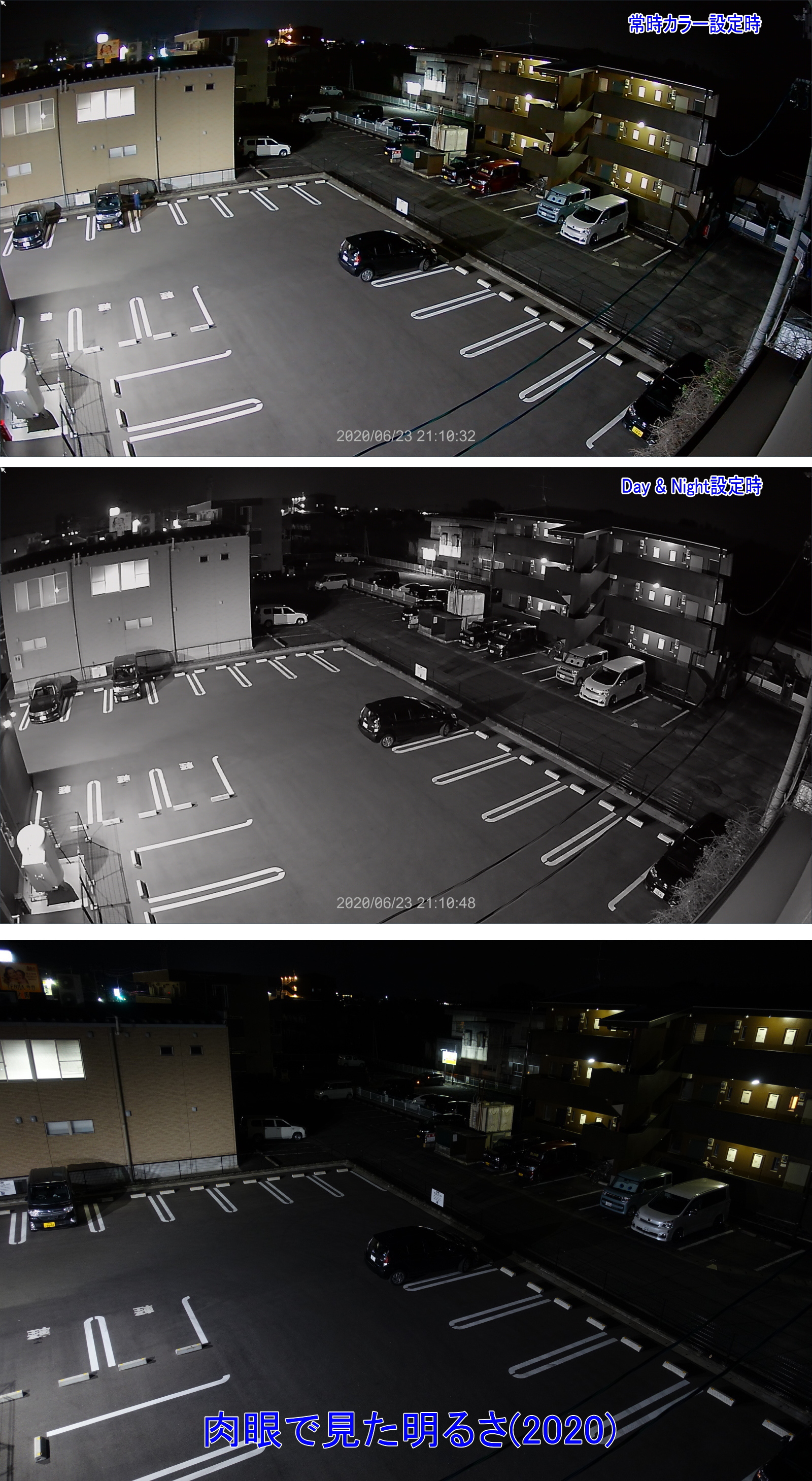

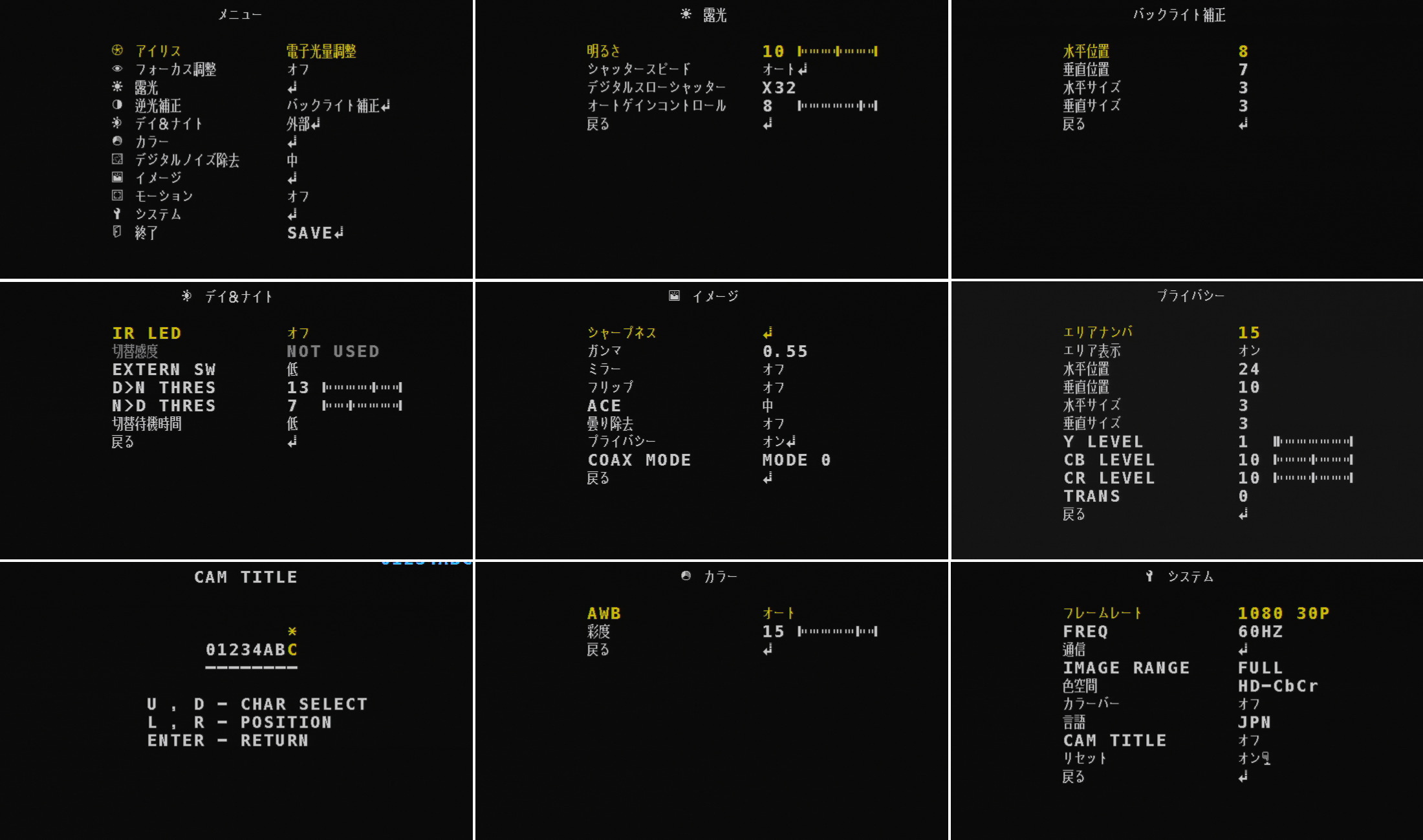

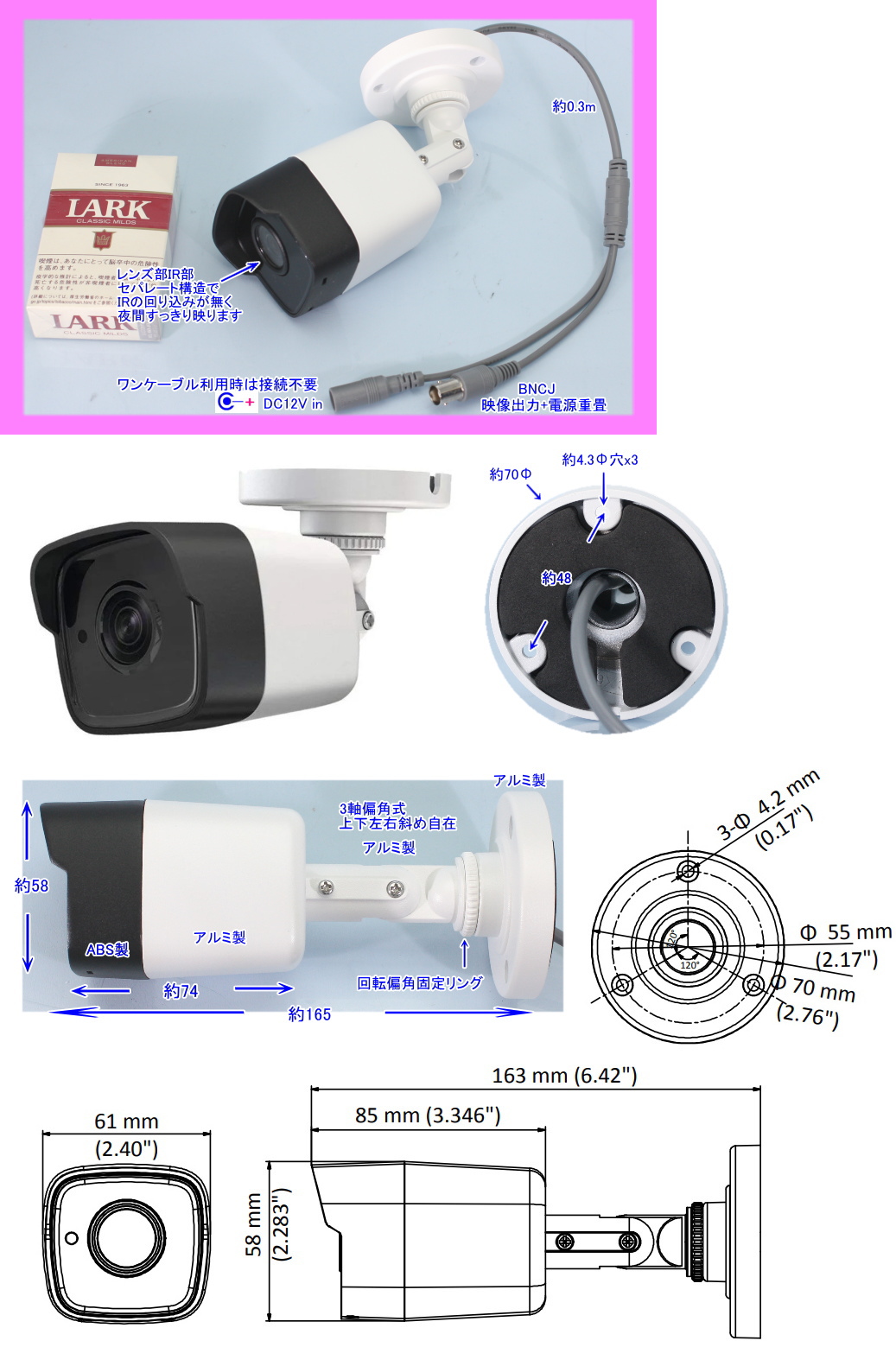

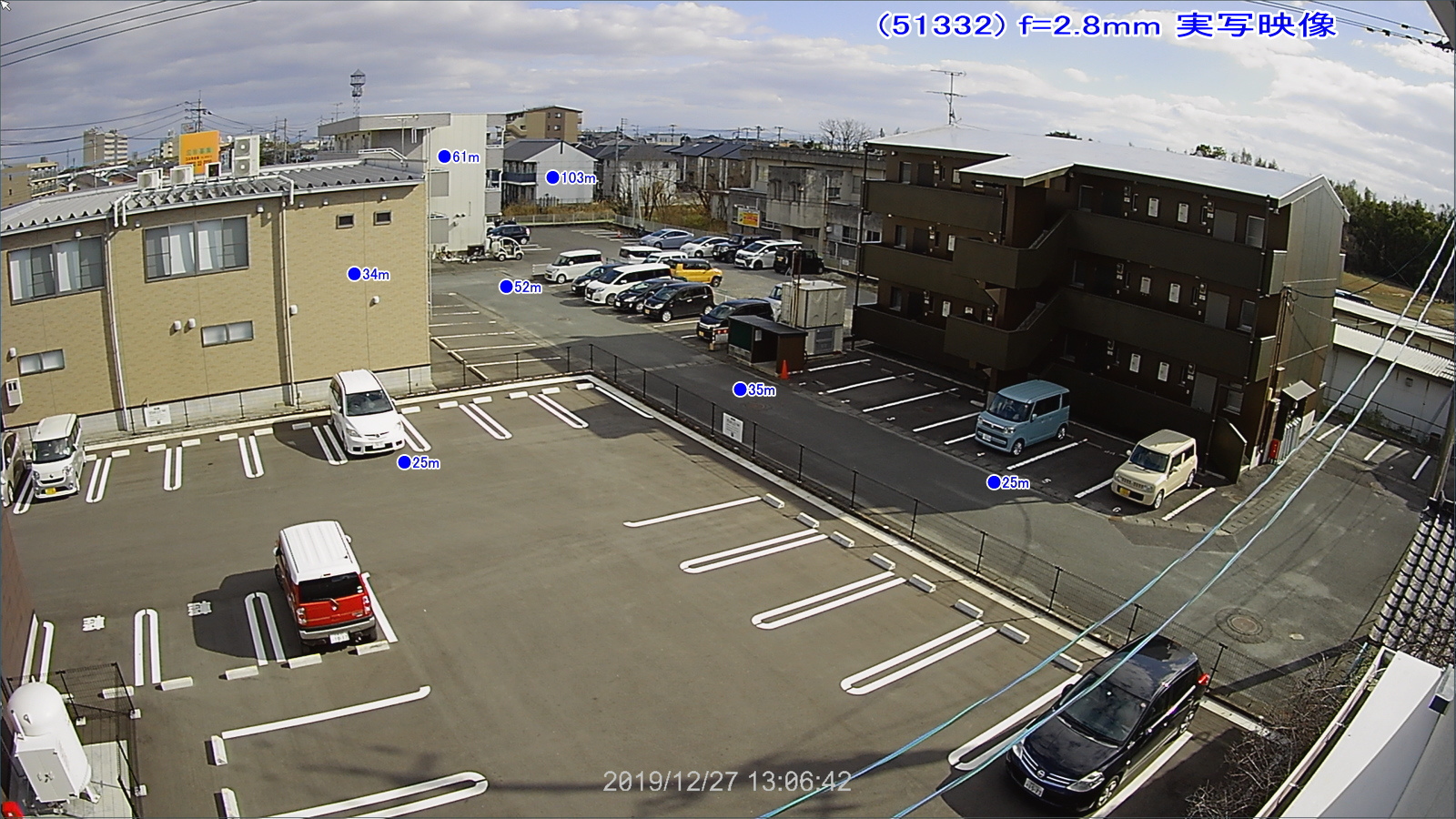

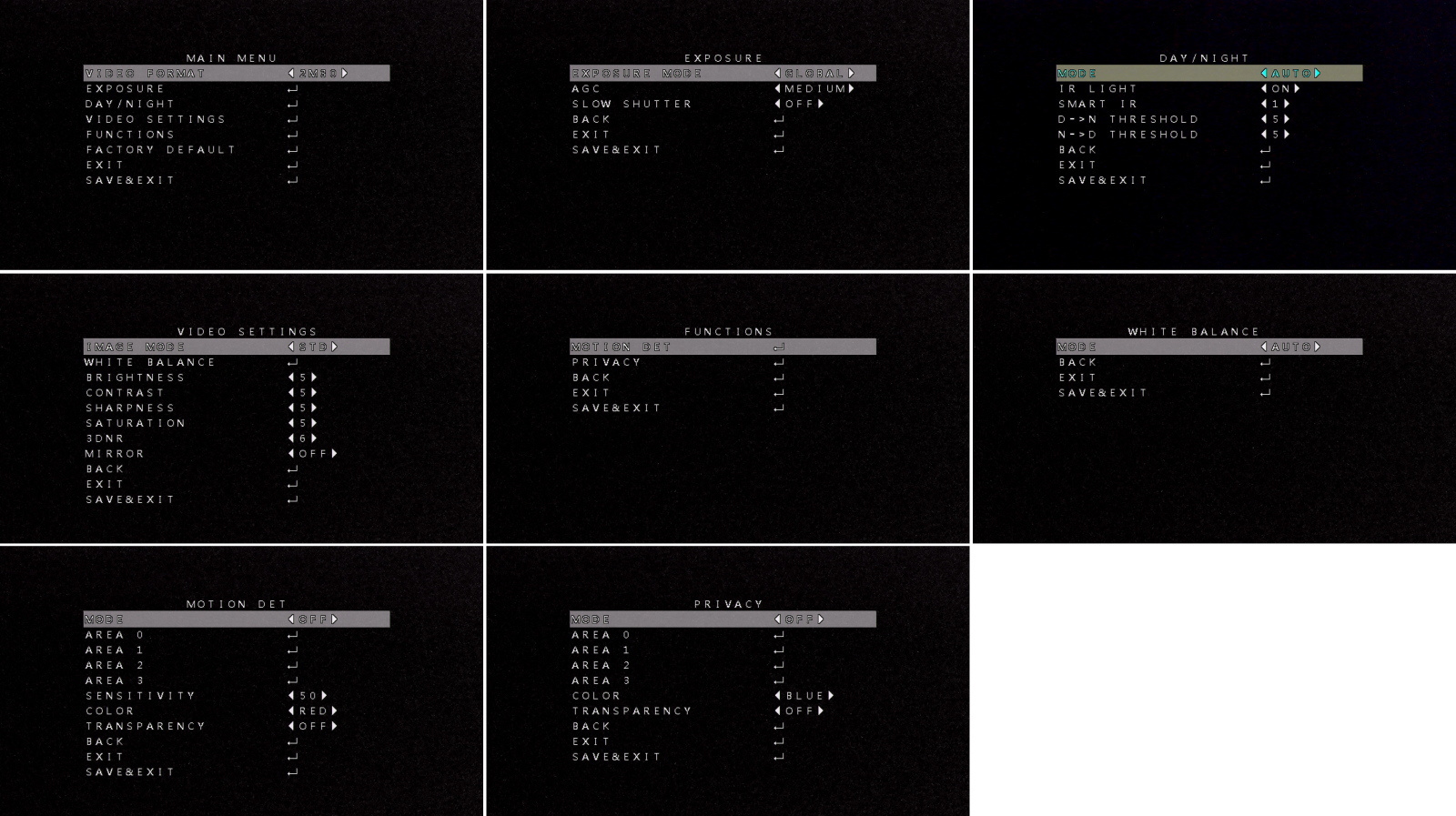

全体詳細	メニュー表示	昼間実写	夜間実写
接続例1		接続例2 (別売ACアダプター併用例）

new
TVI(1080p)

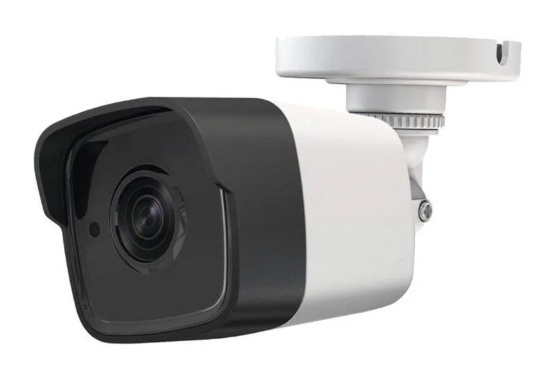

ワンケーブルカラーカメラ
バレット型
赤外線照射器内蔵
固定焦点広角レンズ
f=2.8mm
商品コード(51332)
SA-51332

付属品（注意：電源器は付属してません)

(51332/51333)用ジョイントBox
（51305)

屋外仕様(屋内も設置可能)
（防雨仕様/IP67）
明かり無しでもOK！
220万画素,1200TVL,高性能機
TVI(1080p)信号出力

【主な特長】
●高感度２MP-CMOSイメージセンサー
夜間、赤外線照射無しでも0.005LUXの明るく鮮明な映像を撮影します

●TVI(1080p)ワンケーブルカメラ:
別売の3C-2V（Max100m）/S-5C-FB（Max300m）
(両端BNCP)ケーブル1本で電源と映像、
コントロール信号を伝送できますので、設置工事が楽です
別途要：SA-51295　(4台用) /　SA-51296 (8台用)　専用電源器

●f=2.8mm　広角レンズ

●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの
　再調整がDVRモニタ-画面より可能）
*例：弊社のUTC機能付DVRのマウス操作で→専用電源機
　→TVIワンケーブルカメラのOSD内容変更が可能です
注：本体に操作スイッチは付いておりません

●120dB WDR(ワイドダイナミック)：
従来のデジタルワイドダイナミックレンジ（D-WDR)より逆光時等の
明暗の差が少なく、暗部を明るく見やすい映像にします　(120dB)

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max16倍で夜間明るく映ります
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
●3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

屋外防雨仕様（IP67)

【仕様】

撮像素子	2 Megapixel 高感度CMOSイメージセンサー　Progressive Scan
画素数	総画素数 220万画素 / 　有効画素 210万画素 30fps
水平解像度	1200TVL
最低照度	照射器無しで0.005LUX　の高感度
信号方式	ワンケーブル　TVI(1080p)出力 (専用電源器(51295,51296)と接続下さいワンケーブル専用電源無しでのご利用も可能ですが, 別途DC12V1AのACアダプター電源が必要です（ワンケーブル電源器とＡＣアダプターの同時接続不可）* NTSC 1Vp-p75Ω/BNCPorRCAJ
赤外線照射器	超強力 840nm LED2個、照射距離Max約30m
S/N比	69ｄB以上
OSD & 自動調整	内部同期,AGC/ATW/BLC/HSBLC逆光補正,/120dB-WDR/ 　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可　電子感度アップ(センサーアップ)MAX:16倍 (設定：OFF/x2～16倍)/上下,左右反転昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ	固定焦点広角レンズ　ｆ=2.8ｍｍ(F1.2) *人相確認距離約3～5m
画角	(ピント調整範囲：1ｍ～∞）水平約100度、垂直約52度　超ワイド
温度範囲	使用温度範囲約　-20～+60度
シャッタースピード	1/30～1/50000 sec自動
サイズ	約58x61(h)x163mm
電圧/電流	ワンケーブル電源接続時約Max8.2W(50mA～100mA/DC約44V)
重量	約350ｇベース部含む　　筺体はアルミに塗装

*専用電源機を使用しない場合は・・・従来の2本一体ケーブルで直接弊社TVI信号入力対応機器(DVRや映像信号変換機)へ接続利用の際は下記ACアダプターが別途必要です
DC12V-1A(PSE) 安定化電源ACアダプター発熱しにくいトランスレススイッチング方式 (46667) 2.1Фmmプラグ付き,センター+

↓詳細クリック					【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】
壁面ジョイントBox 金具(51454)	単管ポール用金具(51311)	ポール用金具(51312)	壁コーナーや角柱や大きい丸柱用金具(51313)	H型鋼のフランジ取付金具(51231)	【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

新型TVIワンケーブル機器(注意:従来のAHD/CVBSワンケーブル機器への接続は出来ません)
SA-51295(4CH)/SA-51296(8CH)電源器と併用下さい
別売の3C2V/5C2V(両端BNCP)ケーブル1本で電源と映像、UTC信号(メニュー+ズームコントロール)を伝送出来ますので設置工事が楽です
*3C2VでMax100m迄/5C2Vで300m迄延長可

220万画素フルハイビジョンの画質で監視を実現!!
ワンケーブルTVI(1080p) 信号出力可

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
電動ズームカメラ

全体詳細	メニュー表示	昼間実写	夜間実写	電動ズーム動作実写
接続例1		接続例2 (別売ACアダプター併用例）

new
TVI(1080p)
ワンケーブルカラーカメラ
バレット型
赤外線照射器内蔵
電動バリフォーカルレンズ
f=2.8～12mm（オートフォーカス）
商品コード(51333)
SA-51333

付属品（注意：電源器は付属してません)

(51333/51332)用ジョイントBox
（51305)

屋外仕様(屋内も設置可能)
（防雨仕様/IP67）
明かり無しでもOK！
220万画素,1200TVL,高性能機
TVI(1080p)信号出力

【主な特長】

●高感度２MP-CMOSイメージセンサー
夜間、赤外線照射無しでも0.005LUXの明るく鮮明な映像を撮影します

●TVI(1080p)ワンケーブルカメラ:
別売の3C-2V（Max100m）/S-5C-FB（Max300m）
(両端BNCP)ケーブル1本で電源と映像、
コントロール信号を伝送できますので、設置工事が楽です
別途要：SA-51295　(4台用) /　SA-51296 (8台用)　専用電源器

●電動オートフォーカスf=2.8～12mmバリフォーカルレンズ
DVR等からのUTC遠隔コントロールにより
本機のオートフォーカス電動ズームレンズを調整可能です
設置後のズーム角度調整、ピント調整が簡単に行えます
(セミオートフォーカス：操作中に自動でピント調整します)
注：本体に操作スイッチは付いておりません

●UTC機能対応（Coaxial Control)：
　カメラの電動ズームコントロール・OSDメニューを
　映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラのズーム調整やメニューの
　再調整がDVRモニタ-画面より可能）
*例：弊社のUTC機能付DVRのマウス操作で→専用電源機
　→TVIワンケーブルカメラのOSD内容変更やズーム調整が可能です

●120dB WDR(ワイドダイナミック)：
従来のデジタルワイドダイナミックレンジ（D-WDR)より逆光時等の
明暗の差が少なく、暗部を明るく見やすい映像にします　(120dB)

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max16倍で夜間明るく映ります
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
●3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

屋外防雨仕様（IP67)

【仕様】

撮像素子	2 Megapixel 高感度CMOSイメージセンサー　Progressive Scan
画素数	総画素数 220万画素 / 　有効画素 210万画素 30fps
水平解像度	1200TVL
最低照度	照射器無しで0.005LUX　の高感度
信号方式	ワンケーブル　TVI(1080p)出力 (専用電源器(51295,51296)と接続下さいワンケーブル専用電源無しでのご利用も可能ですが, 別途DC12V1AのACアダプター電源が必要です（ワンケーブル電源器とＡＣアダプターの同時接続不可）* NTSC 1Vp-p75Ω/BNCPorRCAJ
赤外線照射器	超強力 840nm LED4個、照射距離Max約30～40m
S/N比	69ｄB以上
OSD & 自動調整	内部同期,AGC/ATW/BLC/HSBLC逆光補正,/120dB-WDR/ 　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可　電子感度アップ(センサーアップ)MAX:16倍 (設定：OFF/x2～16倍)/上下,左右反転昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ	電動オートフォーカスバリフォーカルレンズ　ｆ=2.8～12ｍｍ(F1.2) *人相確認距離約3～9m
画角	(ピント調整範囲：1ｍ～∞）水平約100～32度、垂直約52～17度　超ワイド～準望遠
温度範囲	使用温度範囲約　-20～+60度
シャッタースピード	1/30～1/50000 sec自動
サイズ	約92x89(h)x270mm
電圧/電流	ワンケーブル電源接続時約Max8.2W(50mA～150mA/DC約44V)
重量	約950ｇベース部含む　　筺体はアルミに塗装+シェドはABS

*専用電源機を使用しない場合は・・・従来の2本一体ケーブルで直接弊社TVI信号入力対応機器(DVRや映像信号変換機)へ接続利用の際は下記ACアダプターが別途必要です
DC12V-1A(PSE) 安定化電源ACアダプター発熱しにくいトランスレススイッチング方式 (46667) 2.1Фmmプラグ付き,センター+

↓詳細クリック					【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】
壁面ジョイントBox 金具(51454)	単管ポール用金具(51311)	ポール用金具(51312)	壁コーナーや角柱や大きい丸柱用金具(51313)	H型鋼のフランジ取付金具(51231)	【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

220万画素フルハイビジョンの画質で監視を実現!!
ワンケーブルTVI(1080p) 信号出力可

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
ベース部はジョイントBoxとして利用可↓
電動ズームカメラ

全体詳細	メニュー表示	昼間実写	夜間実写	電動ズーム動作実写
接続例		接続例2

new
TVI(1080p)
ワンケーブルカラーカメラ
赤外線照射器内蔵
電動バリフォーカルレンズ
f=2.8～12mm（オートフォーカス）
商品コード(51292)

付属品（注意：電源器は付属してません)
*六角レンチ-1

【オプション品】

↑クリック拡大
51292用ブラケット
(51511)

屋外仕様(屋内も設置可能)
（防雨仕様/IP67）
明かり無しでもOK！
220万画素,1200TVL,高性能機
TVI(1080p)信号出力

【主な特長】

●高感度２MP-CMOSイメージセンサー
夜間、赤外線照射無しでも0.005LUXの明るく鮮明な映像を撮影します

●TVI(1080p)ワンケーブルカメラ:
別売の3C-2V（Max100m）/S-5C-FB（Max300m）
(両端BNCP)ケーブル1本で電源と映像、
コントロール信号を伝送できますので、設置工事が楽です
別途要：SA-51295　(4台用) /　SA-51296 (8台用)　専用電源器

●電動オートフォーカスf=2.8～12mmバリフォーカルレンズ
本体OSDスイッチまたはDVRからのUTC遠隔コントロールにより
本機のオートフォーカス電動ズームレンズを調整可能です
設置後のズーム角度調整、ピント調整が簡単に行えます
(セミオートフォーカス：操作中に自動でピント調整します)
注：本体に操作スイッチは付いておりません

●UTC機能対応（Coaxial Control)：
　カメラの電動ズームコントロール・OSDメニューを
　映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラのズーム調整やメニューの
　再調整がDVRモニタ-画面より可能）
*例：弊社のUTC機能付DVRのマウス操作で→専用電源機
　→TVIワンケーブルカメラのOSD内容変更やズーム調整が可能です

●120dB WDR(ワイドダイナミック)：
従来のデジタルワイドダイナミックレンジ（D-WDR)より逆光時等の
明暗の差が少なく、暗部を明るく見やすい映像にします　(120dB)

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max16倍で夜間明るく映ります
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
●3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

屋外防雨仕様（IP67)

【仕様】

撮像素子	2 Megapixel 高感度CMOSイメージセンサー　Progressive Scan
画素数	総画素数 220万画素 / 　有効画素 210万画素 30fps
水平解像度	1200TVL
最低照度	照射器無しで0.005LUX　の高感度
信号方式	ワンケーブル　TVI(1080p)出力ワンケーブル専用電源無しでのご利用も可能ですが, 別途DC12V1AのACアダプター電源が必要です（ワンケーブル電源器とＡＣアダプターの同時接続不可）* NTSC 1Vp-p75Ω/BNCPorRCAJ
赤外線照射器	超強力 840nm LED２個、照射距離Max約30m
S/N比	69ｄB以上
OSD & 自動調整	内部同期,AGC/ATW/BLC/HSBLC逆光補正,/120dB-WDR/ 　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可　電子感度アップ(センサーアップ)MAX:16倍 (設定：OFF/x2～16倍)/上下,左右反転昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ	電動オートフォーカスバリフォーカルレンズ　ｆ=2.8～12ｍｍ(F1.2) *人相確認距離約3～9m
画角	(ピント調整範囲：1ｍ～∞）水平約100～32度、垂直約52～17度　超ワイド～準望遠
温度範囲	使用温度範囲約　-20～+60度
シャッタースピード	1/30～1/50000 sec自動
サイズ	約146Фx125(h)mm(ベース部含む）
電圧/電流	ワンケーブル接続時約Max7W(50～100mA/DC約44V)
重量	約900ｇベース部含む　　筺体は総アルミに白塗装

*専用電源機を使用しない場合は・・・従来の2本一体ケーブルで直接弊社TVI信号入力対応機器(DVRや映像信号変換機)へ接続利用の際は下記ACアダプターが別途必要です
DC12V-1A(PSE) 安定化電源ACアダプター発熱しにくいトランスレススイッチング方式 (46667) 2.1Фmmプラグ付き,センター+

ワンケーブルカメラ：51333・51292カメラ専用電源

詳細

接続例

TVIワンケーブルカメラ専用電源器(4ch)
SA-51295
(51295)

最大４台までのTVI(1080p)ワンケーブルカメラへ
同軸1本で電源/映像を伝送可能です
（各ＣＨ　1映像出力）　ｘ　４ＣＨ

*コントロール信号スルーパス機能：
　弊社のUTC機能付DVRのマウス操作で→本機電源機→TVIワンケーブルカメラの
　　　　　　　　OSD内容変更やズーム調整が可能です

*映像出力信号：TVI
(TVI映像信号は対応DVRまたは映像信号変換器へ接続します
　(入力解像度と同じ解像度で出力します)
*対応カメラ：TVI(5M) / TVI(4M) / TVI(1080p) 　ワンケーブルカメラ
（専用)ワンケーブルカメラ以外にはお使いいただけません）
*電源：ＡＣ100V/出力DC48V,　最大65W
*サイズ：315(W)x46(H)x242(D)
*重量：2.3Ｋｇ

*重畳ケーブル長：3C2VでMax約100m・S5CFB(又は5C2V)でMax約300m迄対応

詳細

接続例

TVIワンケーブルカメラ専用電源器(8ch)
SA-51296(51296)

最大8台までのTVI(1080p)ワンケーブルカメラへ
同軸1本で電源/映像を伝送可能です
（各ＣＨ　1映像出力）　ｘ　8ＣＨ

*コントロール信号スルーパス機能：
　弊社のUTC機能付DVRのマウス操作で→本機電源機→TVIワンケーブルカメラの
　　　　　　　　OSD内容変更やズーム調整が可能です

*映像出力信号：TVI
(TVI映像信号は対応DVRまたは映像信号変換器へ接続します
　(入力解像度と同じ解像度で出力します)
*対応カメラ：TVI(5M) / TVI(4M) / TVI(1080p)　ワンケーブルカメラ
（専用)ワンケーブルカメラ以外にはお使いいただけません）
*電源：ＡＣ100V/出力DC48V,　最大65W
*サイズ：315(W)x46(H)x242(D)
*重量：2.3Ｋｇ

*重畳ケーブル長：3C2VでMax約100m・S5CFB(又は5C2V)でMax約300m迄対応

ワンケーブルユニット

CVBS(アナログコンポジット)
信号出力カメラ専用

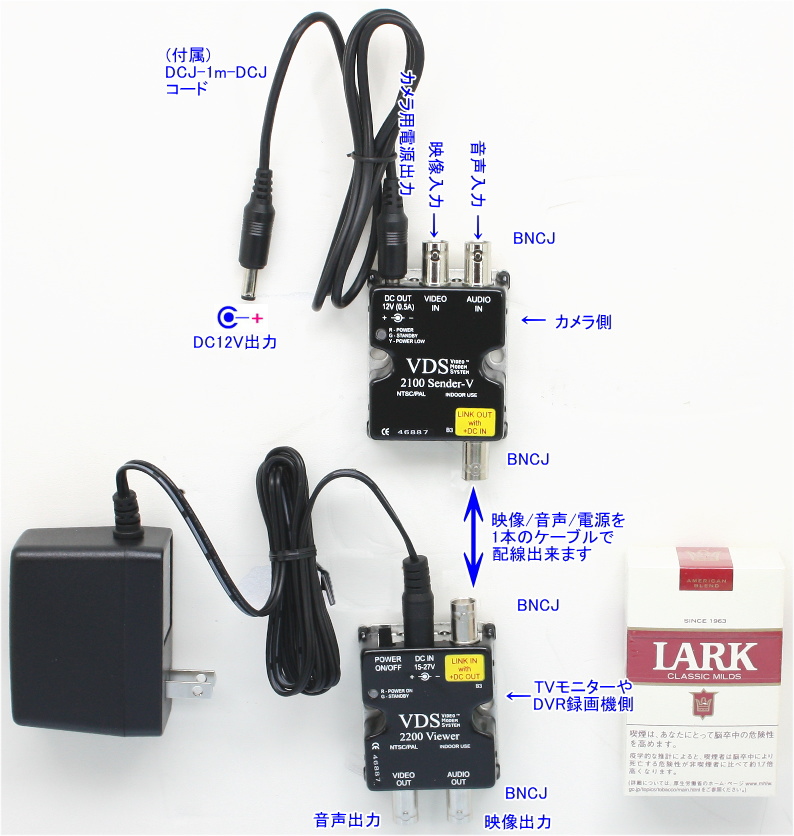

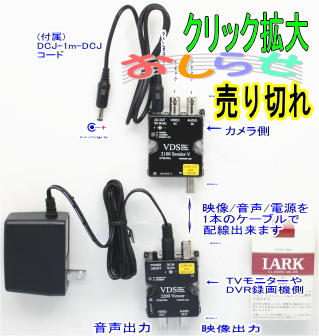

ワンケーブルシステムセット
(VDS2100/VDS2200/ACアダプターの3点セット）
商品コード(46887)

x2セット以上/1set

カメラ側のVDSﾕﾆｯﾄとカメラ間の
DC2.1Фmmﾌﾟﾗｸﾞ/ﾌﾟﾗｸﾞ
1mコードが付属してますので
カメラの電源(DC12Vセンター+)
へはこのコードで供給出来ます

【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/音声,混合)で配線可能です（工事の簡略化)
カメラとモニターやVTR,テレビなどとの接続に
配線ケーブル1本で映像/音声/電源を重条接続可能にした商品です。
(映像/音声/電源を混合し1本同軸線で送り、又映像/音声/電源を取り出します）
ビデオ信号(NTSC/PAL),オーディオ信号、DC12Vを同軸
ケーブル1本で最長500ｍまで伝送が可能です。

●VDS2100（カメラ側）はCCDカメラにDC12V（Max0.5A)を供給し、
ビデオ、オーディオ信号を受け取り　同軸ケーブル1本にて送信します。
●VDS2200（モニター側）はDC24Vの電力供給(Max1.0A)
　を受けAV機器（監視装置、VTR,TV等）に
　ビデオ、オーディオ信号を出力します。
●ビデオ、オーディオ信号の入出力コネクターはBNCJです
　(BNCP-RCAJ変換コネクタは(46069)別売）
●カメラの電源プラグは通常の2.1Фmm使用可
●注意：使用する映像ケーブルの3Cや5Ｃケーブルの芯線の直径は線ﾒｰカーで異なります
　　　　　出来るだけ芯線が太いケーブルをご使用下さい,芯線が細いと性能が劣化します
　　　　　また、筐体の発熱が大きい場合(300mA以上等)は下記放熱板(49316)を取り付けられてください
●サイズ：50(W)×55(H)×20(D)ｍｍ（箱部）

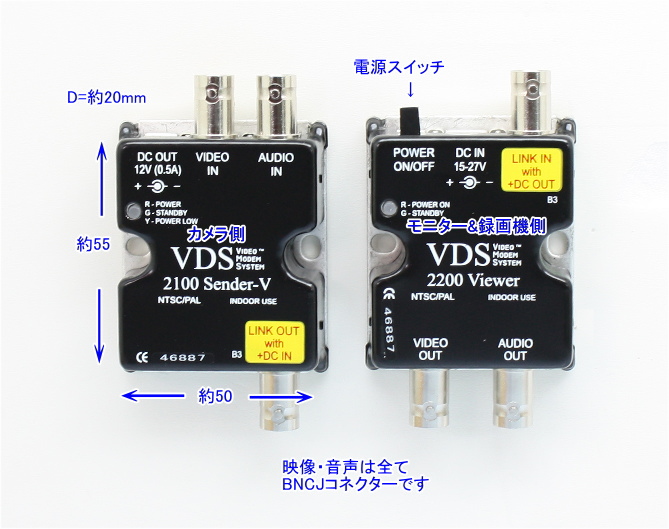

本体拡大

【本機を使用する事により】
●CCDカメラを設置する場合、設置場所に電源（工事）を設ける必要がありません
●途中の配線がカメラ1台に対して一本の同軸ケーブルのみの為、配線工事が
　容易になります。
●工事費用の削減、システムの簡略化が図れます。
●DC電源が供給できるので、安価なDC駆動のカメラをご使用になれます。
●漏電の心配が無い、絶縁ACアダプター付きです
（尚,同機種にもともと付属のACアダプターは感電の危険性がありますので付属してません）
●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box内へ収納下さい

同軸ケーブル
(下記測定値は
限界値ですので余裕を
持ってご使用下さい)

DC電流負荷（＋12V　DC　OUT)の場合)参照例
カメラ側ユニットで安定したDC12V電圧を出力します

DC12Vカメラ消費負荷電流	200mA	300mA	500mA	800mA
RG-6/U	500m	400m	250m	150m
RG-59/U	300m	200m	130m	80m
5C-2V	500m	500m	500m	400m
3C-2V	270m	270m	240m	150m

Box取り付け例

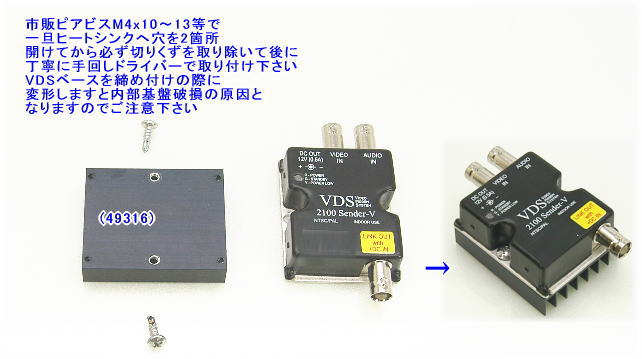

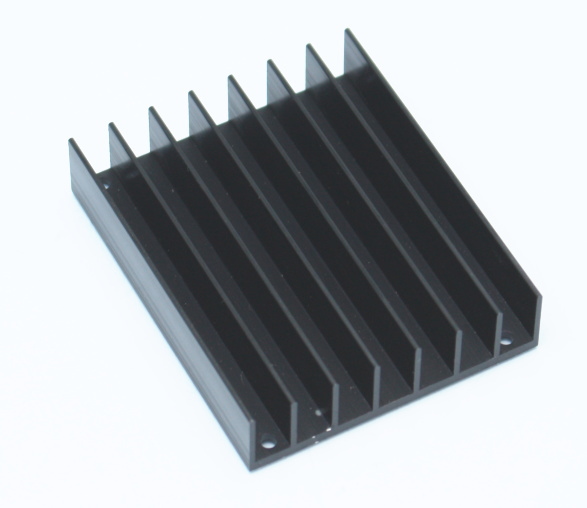

長期間用VDS冷却ヒートシンク(49316)
←クリック：VDS 1セットで49316が2個必要です

【使用例】

弊社
ワンケーブルユニット(46887)
併用取り付け参考例

AHD(720p)100万画素やAHD,TVI,CVI(1080p)200万画素カメラに下記ワンケーブルユニット(51166)が利用可能です

全体

接続例

AHD(1080p)・AHD(720p)・CVBS対応ワンケーブルシステムセット
(Transmitter/Reciever/ACアダプターの3点セット）
商品コード(51219)
特価￥完売

x2セット以上￥完売/1set

カメラ側のVDSﾕﾆｯﾄとカメラ間のDC2.1Фmmﾌﾟﾗｸﾞ/ﾌﾟﾗｸﾞ
1mコードが付属してますので
カメラの電源(DC12Vセンター+)はこのコードで供給出来ます

同軸ケーブル
(下記測定値は
限界値ですので余裕を
持ってご使用下さい)

DC電流負荷（＋12V　DC　OUT)の場合)参照例
カメラ側ユニットで安定したDC12V電圧を出力します

DC12Vカメラ最大負荷電流	S-5C-FB (5C-2V)	3C-2V
100m	800mA	650mA
200m	700mA	500mA
300m	650mA	400mA
400m	600mA	-
500m	500mA	-

【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/,混合)で配線可能です（工事の簡略化)

カメラとモニターやVTR,テレビなどとの接続に
配線ケーブル1本で映像/電源を重条接続可能にした商品です。
(映像/電源を混合し1本同軸線で送り、又映像/電源を取り出します）

AHD-H(2.0 1080p)またはAHD(1.0 720p)ビデオ信号(NTSC/PAL)、DC12Vを同軸
ケーブル1本で最長500ｍまで伝送が可能です。

　S-5C-FB(または5C-2V)時：最大500m(500mA) 、最大100m(800mA)
　3C-2V時：最大300m(400mA) 、最大100m(600mA)
　※AHD(1080ｐ）時(TVI時は最大300ｍまで）

●同軸ケーブル１本でカメラにDC12V（Max800mA)を供給し、
ビデオ信号を受け取り送信します。

●ビデオ、オーディオ信号の入出力コネクターはBNCJです
　(BNCP-RCAJ変換コネクタは(46069)別売）

●カメラの電源プラグは通常の2.1Фmm使用可
●注意：使用する映像ケーブルの3Cや5Ｃケーブルの
　　　芯線の直径は線ﾒｰカーで異なります
　　　出来るだけ芯線が太いケーブルをご使用下さい
　　　,芯線が細いと性能が劣化します
　　　線種・距離・最大電流につきましては下の表をご参照ください
●各ユニットサイズ：113(W)×25(H)×50(D)ｍｍ

【本機を使用する事により】
●カメラを設置する場合、設置場所に電源（工事）を設ける必要がありません
●途中の配線がカメラ1台に対して一本の同軸ケーブルのみの為、配線工事が
　容易になります。
●工事費用の削減、システムの簡略化が図れます。
●DC12V電源が供給できるので、安価なDC駆動のカメラをご使用になれます。
●漏電の心配が無い、絶縁ACアダプター付きです
●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box内へ収納下さい
●送信機-受信機ユニット間の電源＋映像重畳同軸ケーブルには３６Vの電圧がかかりますので
　本製品以外は絶対に接続しないで下さい
●付属DC36V ACアダプター

新型ＡＨＤワンケーブル機器(注意:従来のワンケーブル機器への接続は出来ません)
別売の3C2V/5C2V(両端BNCP)ケーブル1本で電源と映像を接続出来ますので設置工事が楽です
*3C2VでMax150m迄/5C2Vで300m迄延長可

220万画素フルハイビジョンの画質で監視を実現!!
ワンケーブルAHD-H(1080p) 信号＆ワンケーブルCVBS（アナログ）出力切り替え可

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え

new

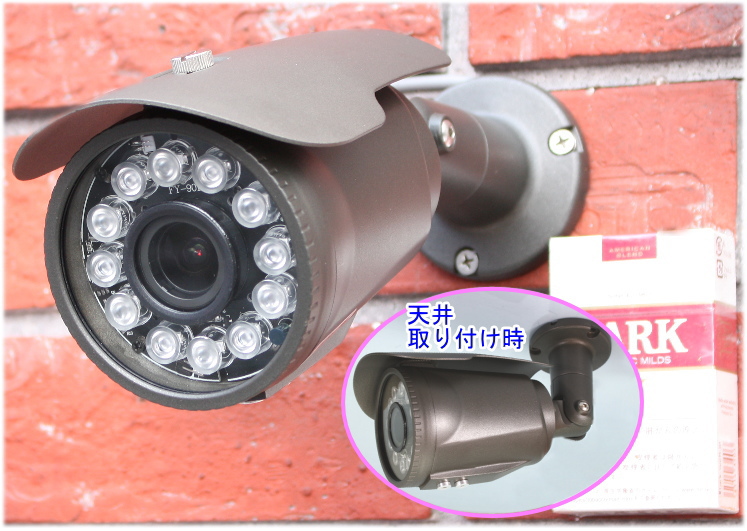

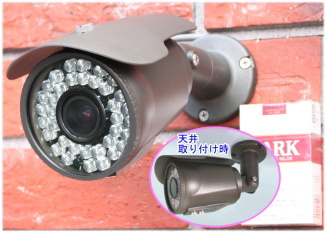

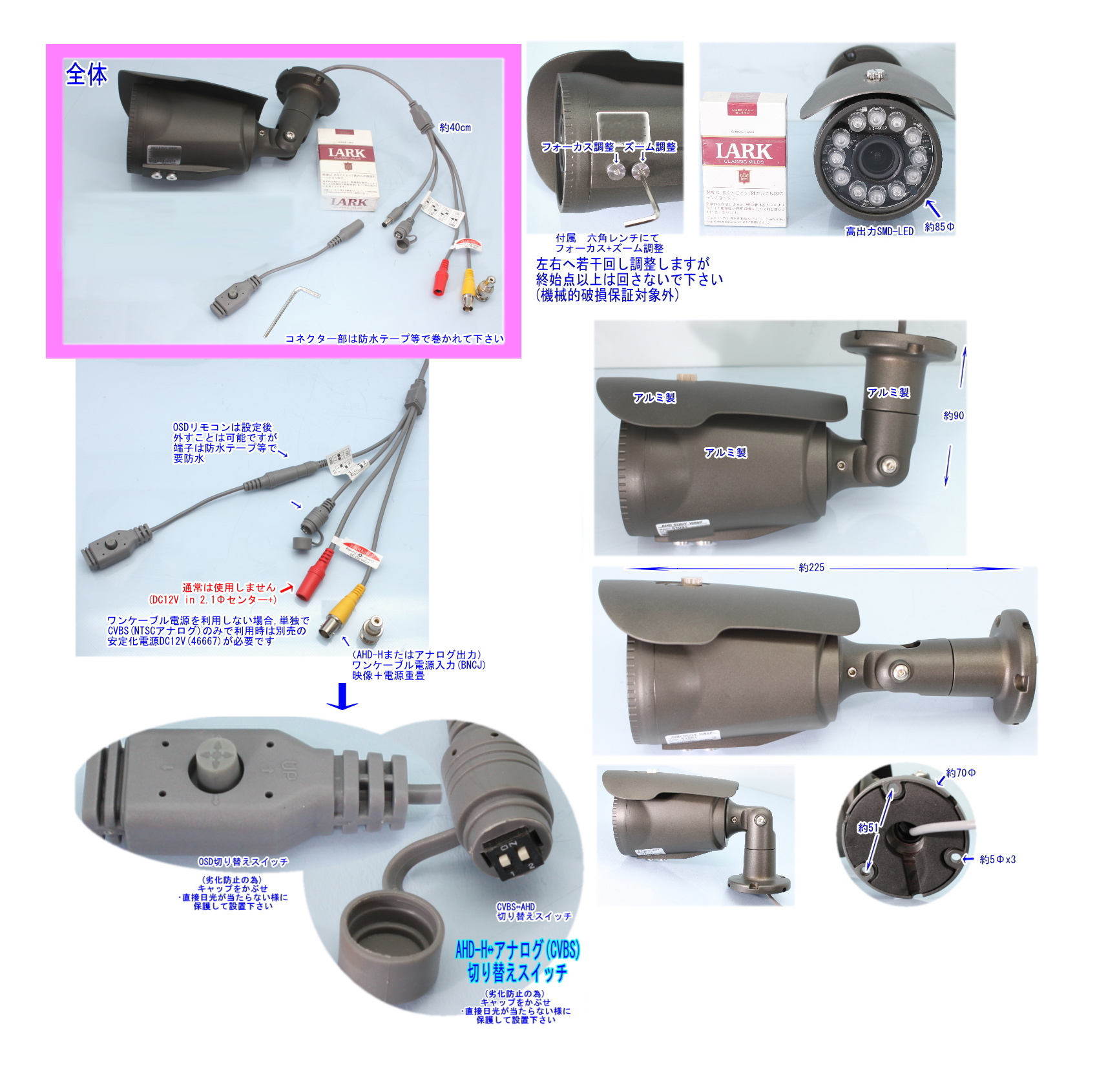

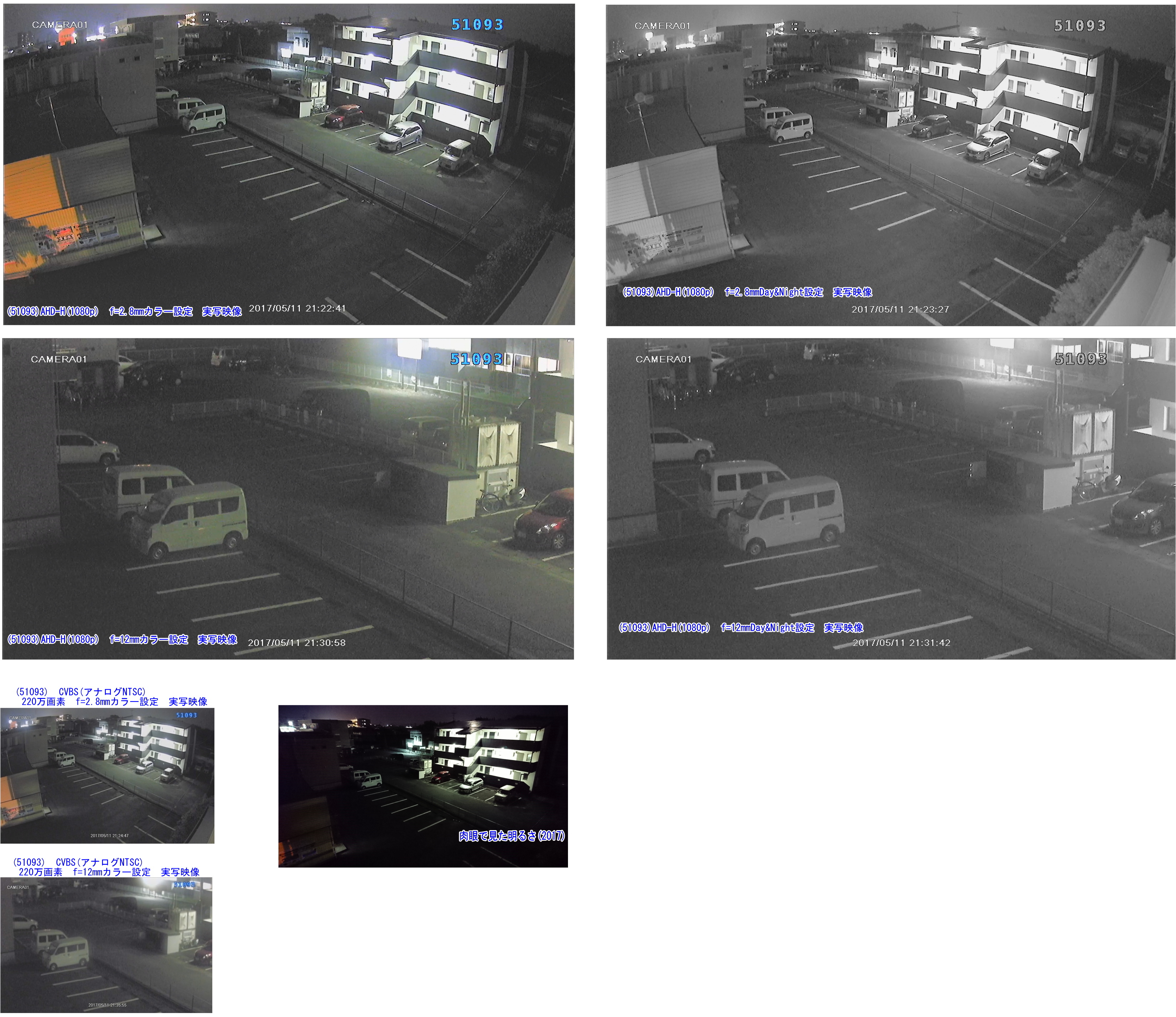

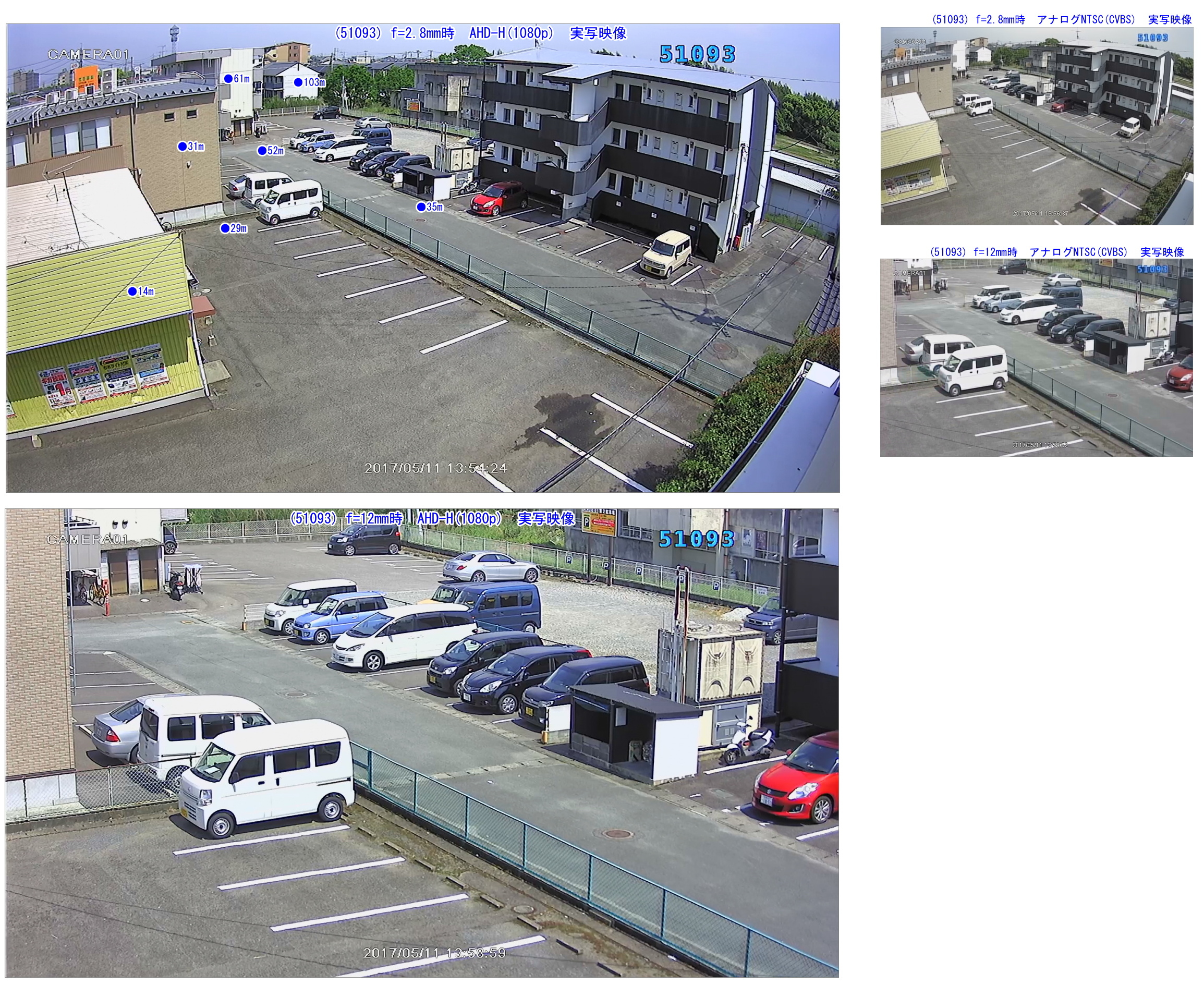

AHD-Hワンケーブルカラーカメラ
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51093)
SA-51093
大特価￥完売

付属品（注意：電源器は付属してません)
*BNCP/RCAJ変換コネクター(46069)
*六角レンチ-1

￥完売

屋外仕様(屋内も設置可能)
（防雨仕様/IP66）
明かり無しでもOK！
220万画素,1200TVL,高性能機
従来のアナログ(CVBS)映像信号と
最新のAHD-H(1080p)信号を切り替え出力

【主な特長】

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)・ACE：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】

撮像素子	1/2.9インチSONY Exmor IMX322 2.2Megapixel CMOSイメージセンサー Progressive Scan
画素数	総画素数 220万画素（2000hx1121v）　有効画素 210万画素（1984hx1105v）30fps
水平解像度	1200TVL
最低照度	照射器無しで0.01LUX　の高感度
信号方式	アナログ(CVBS)信号 & AHD-H(1080p) 信号切り替え出力 ※アナログワンケーブルカメラとしてもお使いいただけます（ＤＣ12ＶＡＣアダプター(46667)を接続しますと通常のＡＨＤ－ＨカメラまたはＣＶＢＳアナログカメラとしてもお使いいただけます（ワンケーブル電源器とＡＣアダプターの同時接続不可）） NTSC 1Vp-p75Ω/BNCPorRCAJ
赤外線照射器	強力 840nmSMD LED12個、　　照射距離Max約30m
S/N比	69ｄB以上
OSD & 自動調整	内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/ 　3D-DNR(スノーノイズ軽減)/16マスクエリア設定可　電子感度アップ(センサーアップ)MAX:32倍 (設定：OFF/x2～32倍)/アナログ(CVBS)&AHD-H切替え昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ	ｆ=2.8～12ｍｍ(F1.2) *人相確認距離約3～9m
画角	(ピント調整範囲：1ｍ～∞）水平約85～23度、垂直約63～17度　超ワイド～準望遠
温度範囲	使用温度範囲約　-20～+60度
シャッタースピード	1/60～1/100000 sec自動
サイズ	約85Ф(本体)x225x100(h)mm
電圧/電流	DC12V/約120mA→500mA (センター+,2.1Фmm)
重量	約580ｇ筺体は総アルミに黒塗装

【補修部品】51091/51092/旧51093用

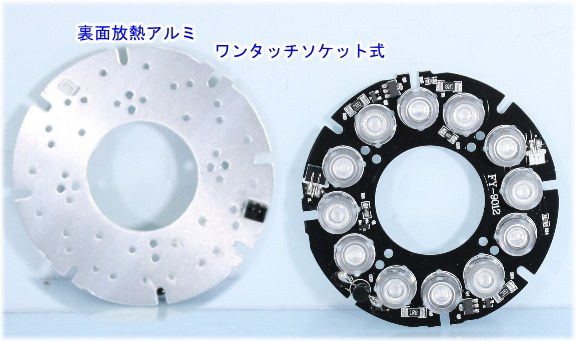

赤外線照射12LEDユニット

コード(51145)

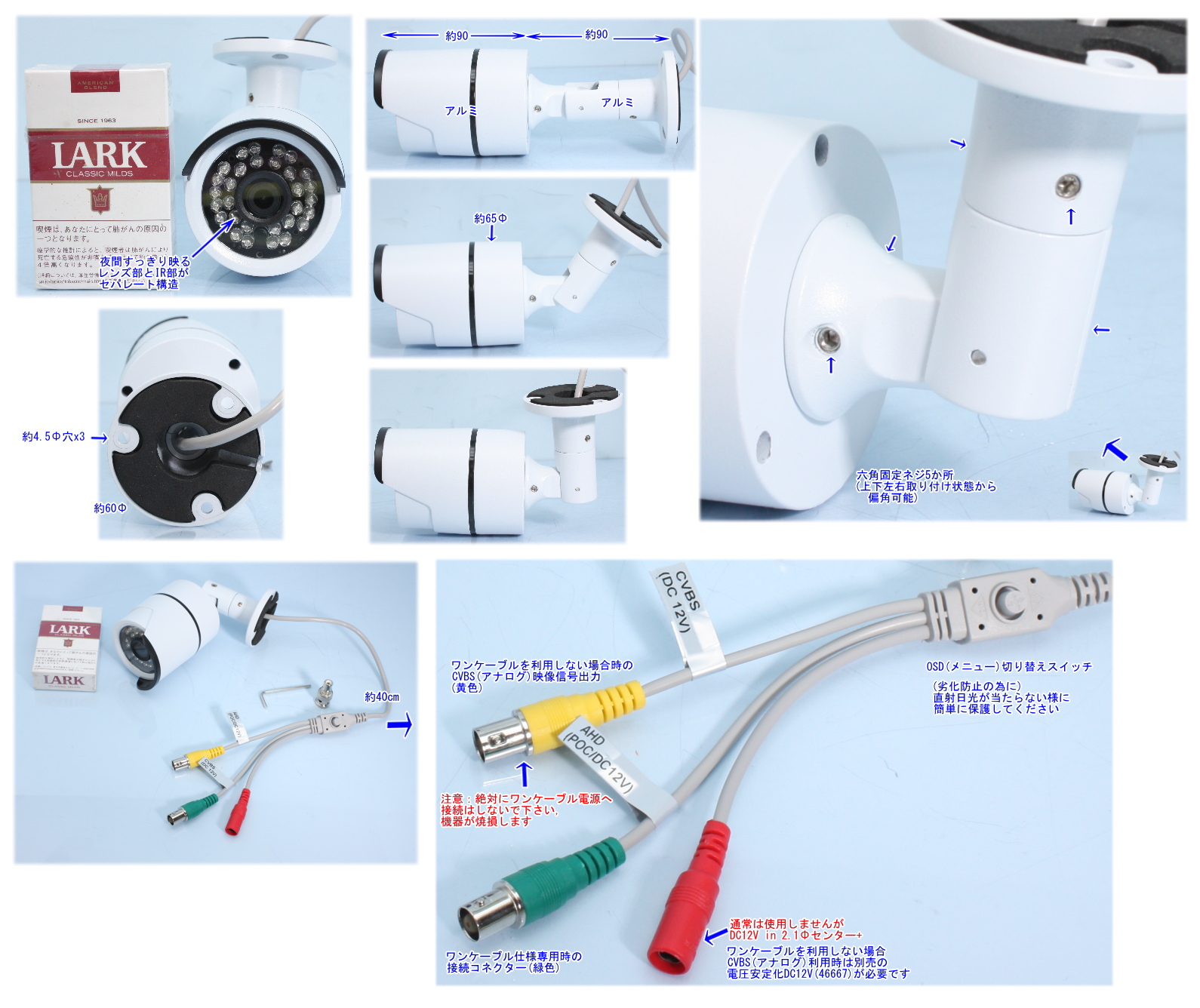

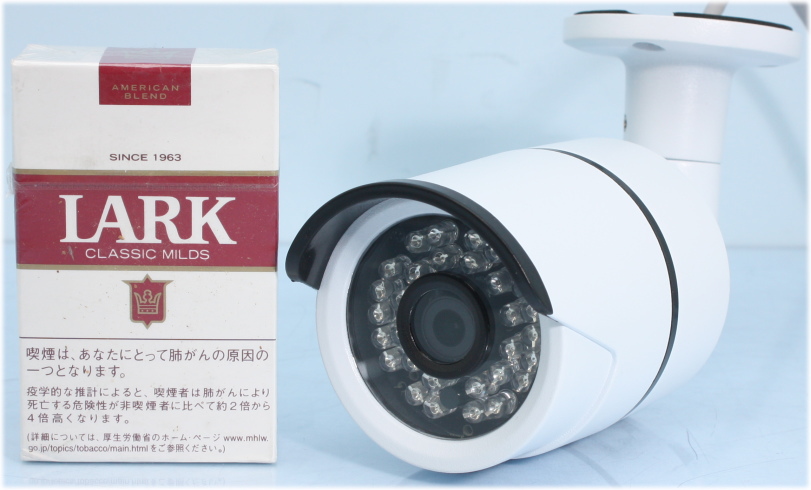

new

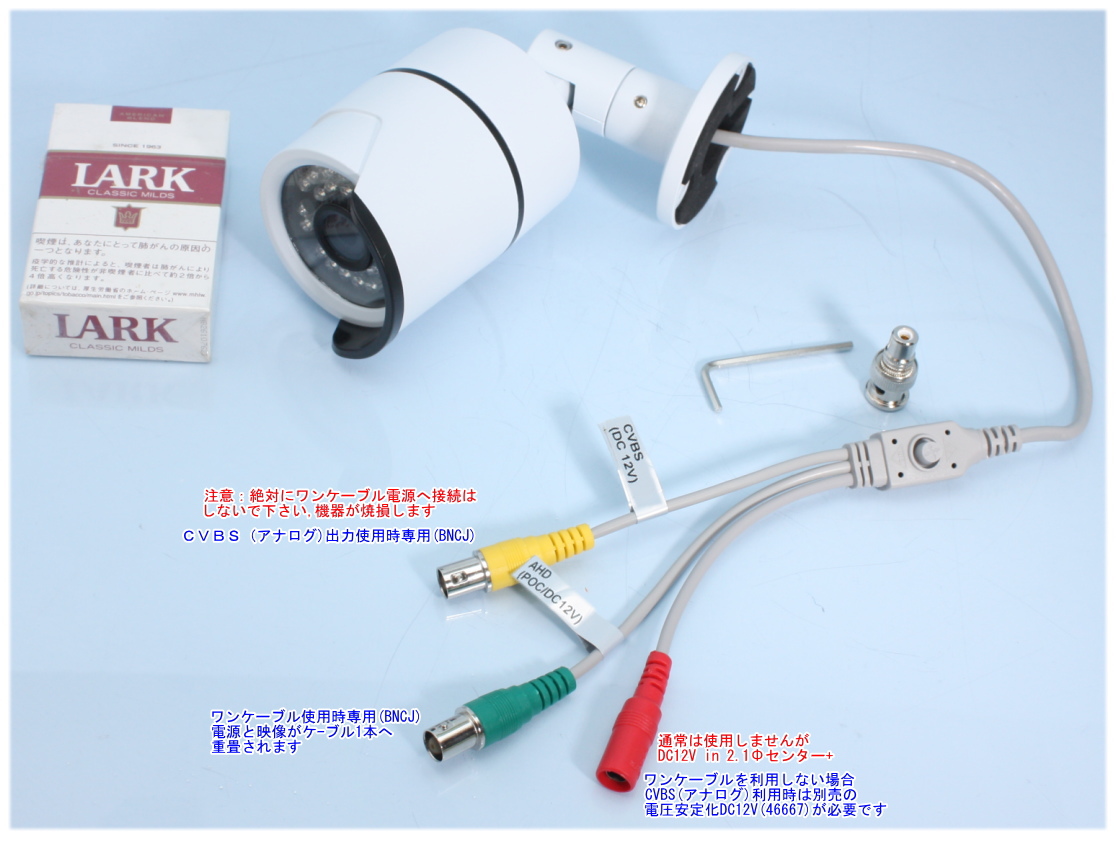

AHD-Hワンケーブルカラーカメラ
赤外線照射器内蔵
f=3.6mm
商品コード(50963)白ボディ
SA-50963
大特価￥完売

付属品（注意：電源器は付属してません)
*BNCP/RCAJ変換コネクター(46069)
*六角レンチ-1

*(総アルミボディに白色塗装

￥完売

屋外仕様(屋内も設置可能)
（防雨仕様/IP66）
明かり無しでもOK！
220万画素,1200TVL,高性能機

【主な特長】
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
●FL(フリッカーレス機能内蔵）:(DSSと併用不可)
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です

【仕様】

撮像素子	1/2.9インチSONY Exmor IMX322 2.2Megapixel CMOSイメージセンサー Progressive Scan
画素数	総画素数 220万画素（2000hx1121v）　有効画素 210万画素（1984hx1105v）30fps
水平解像度	1200TVL
最低照度	照射器無しで0.01LUX　の高感度
信号方式	ワンケーブルAHD-H(1080p) アナログ(CVBS)信号も同時出力（ＤＣ12ＶＡＣアダプター(46667)を接続しますと通常のＡＨＤ－ＨカメラまたはＣＶＢＳアナログカメラとしてもお使いいただけます（ワンケーブル電源器とＡＣアダプターの同時接続不可）） NTSC 1Vp-p75Ω/BNCPorRCAJ
赤外線照射器	840nmLED30個、照射距離Max約20m
S/N比	69ｄB以上
OSD & 自動調整	内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/FL 　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可　電子感度アップ(センサーアップ)MAX:32倍 (設定：OFF/x2～32倍)/ 昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ	ｆ=3.6ｍｍ(F1.4) *人相確認距離約6～7m
画角	(ピント調整範囲：1ｍ～∞）水平約82度、垂直約45度
温度範囲	使用温度範囲約　-20～+60度
シャッタースピード	1/60～1/100000 sec自動
サイズ	約65Ф(本体)x90+90mm
電圧/電流	DC12V / 約150mA→220ｍＡ（DC12V入力時)
重量	約340ｇ筺体は総アルミに白塗装

↑クリック
