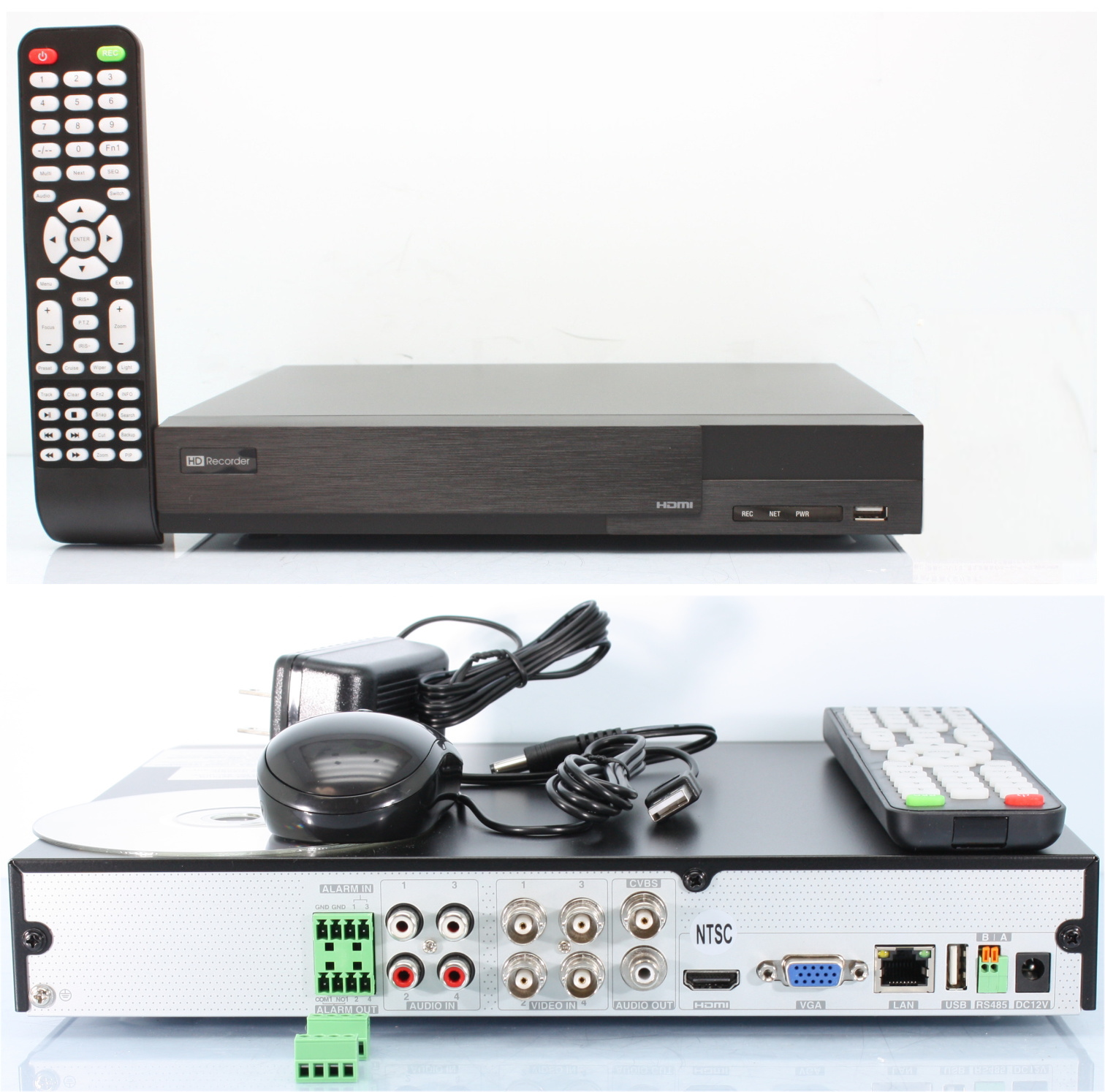

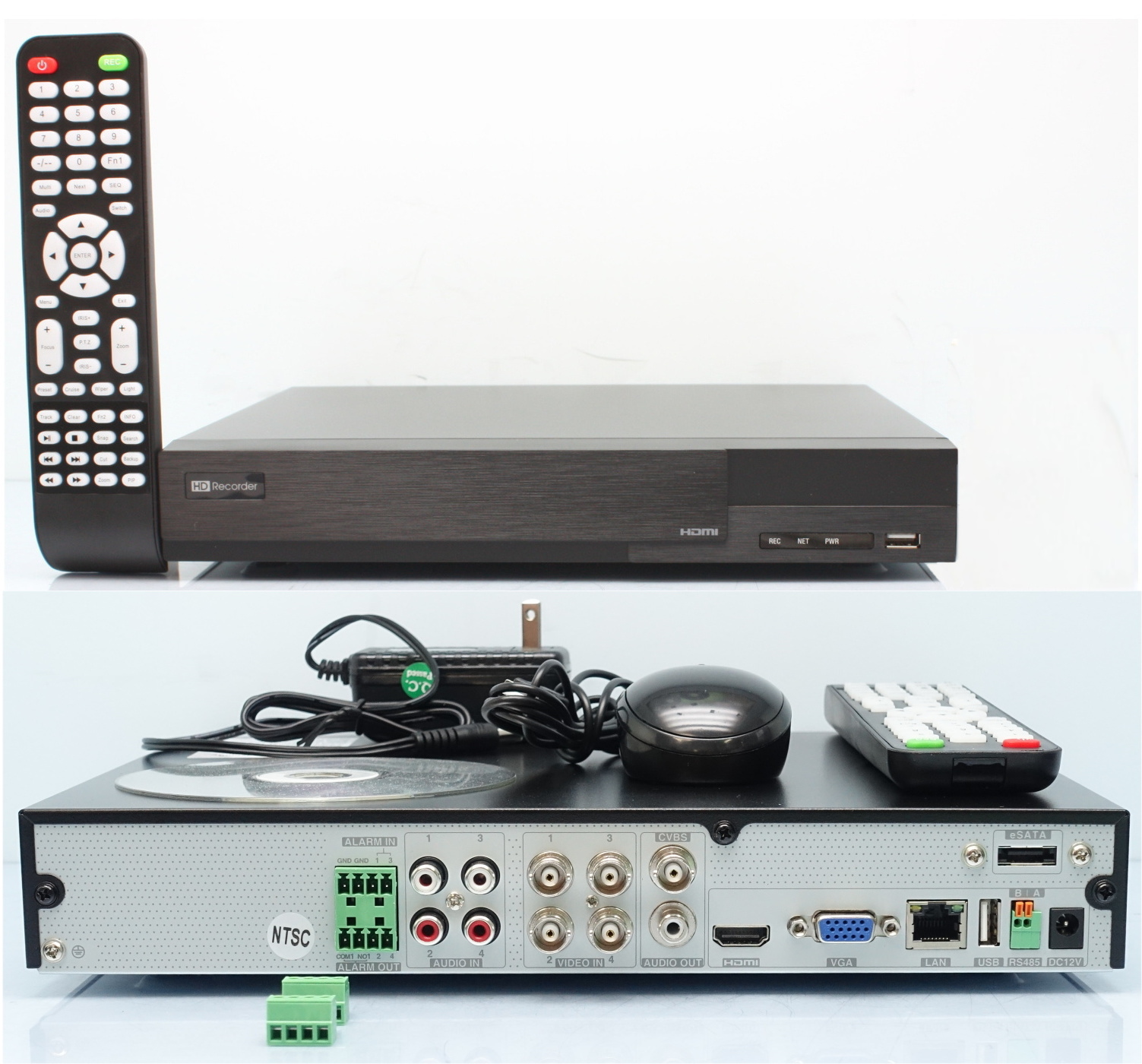

TVI/AHD/CVBS アナログ防犯カメラの録画に対応した、4CHデジタルビデオレコーダー

4Kを7fps(1CHのみ4Kフル録画可能) /2〜4CH(15fps(4K-LITE))、
5Mを12fps(LITE時は20fps)4Mを15fps(LITE時は60fps),
もしくはAHD(720ｐ、1080ｐ）、CVBS(コンポジット映像）を960Hで（各30fps/CH）リアルタイム録画可能
　(接続CHの組み合わせに制限はありません）　　　


4K(800万画素)カメラを4台入力される場合下記のようになります

※1CHのみ4Kフル録画可能 (2〜4CHハーフ録画可能)
 4Kカメラ入力の場合4Kモニター推奨  画質を優先したい方は  1CH
 コマ数を優先させたい方は  2〜4CH







　

RS-485

 		  USB
  ALARM

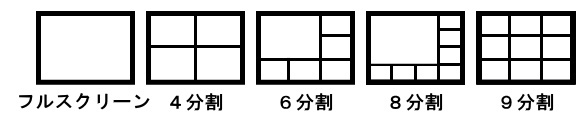

  複数のチャンネルの分割方法が可能です

● 日本語メニュー表示
USBマウス+IRリモコン付き
ファンレス構造でファントラブルやファン音無し)
●４CH音声録音可能:
【備考】
・ 本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。



AHD&TVI(8M,5M,4M1080p<720p),CVI映像とアナログ(CVBS）を同時に録画可能
入力信号   入力解像度 最大録画コマ数  録画解像度 LITE設定時
 AHD/TVI
4K(800万画素）時 （4K録画 3840x2160) 7fps(4K) x 1CH + 15fps(4K-LITE) ｘ　3CH）		  8M2160p
(3840x2160)		  28fps(7fps/ch) 8M
3840x2160		  60fps(15fps/ch)
 AHD/TVI  5M1920p
(2560x1920)		  48fps(12fps/ch)  5M
2560x1920		 80fps(20fps/ch)
 AHD/TVI  4M1440p
(2560x1440)		 60fps(15fps/ch)  4M
2560x1440		  120fps(30fps/ch)
 AHD/TVI/CVI  1080p
(1920x1080p)		  120fps(30fps/ch)
  1920x1080

 AHD/TVI/CVI  720p
(1280x720)		  120fps(30fps/ch)  1280x720
 CVBS
アナログコンポジット		  960H
(960x480)		  120fps(30fps/ch)  944x480


VGA(D-sub15Pin)・HDMI・CVBSアナログ同時３出力


■特徴
高画質マルチプレクサー内蔵
（最大3840x2160(4K)モニターも出力可能）
録画中に再生、ネットワークも可能(Triplex)
*遠隔地のPCやiPhone、iPad、Android端末から遠隔監視、遠隔操作が可能です
Webブラウザー（IE）からもアクセス可能
CMS（一括遠隔監視ソフト付き）
HDMI+VGAモニター同時出力

録画中に再生、ネットワークも可能(Triplex)

●AHD、TVI、CVI、CVBS(コンポジット）映像信号対応
高画質AHD信号と従来のCVBS（コンポジット）信号をCHごとに自動判別します
AHD/TVI、(4K/5M/4M/1080p/720p、CVI(1080p/720p)、CVBSカメラを各ch混在して接続可能です、
各CHの組み合わせに制限はありません

＜対応カメラ＞800万画素〜27万画素
・AHD （4K/5MP/4MP/1080p/720p)　信号
・TVI(HD-TVI) （8M/5MP/4MP/1080p/720p)　信号
・CVI(HD-CVI) （1080p/720p)　信号
・CVBSアナログコンポジット信号

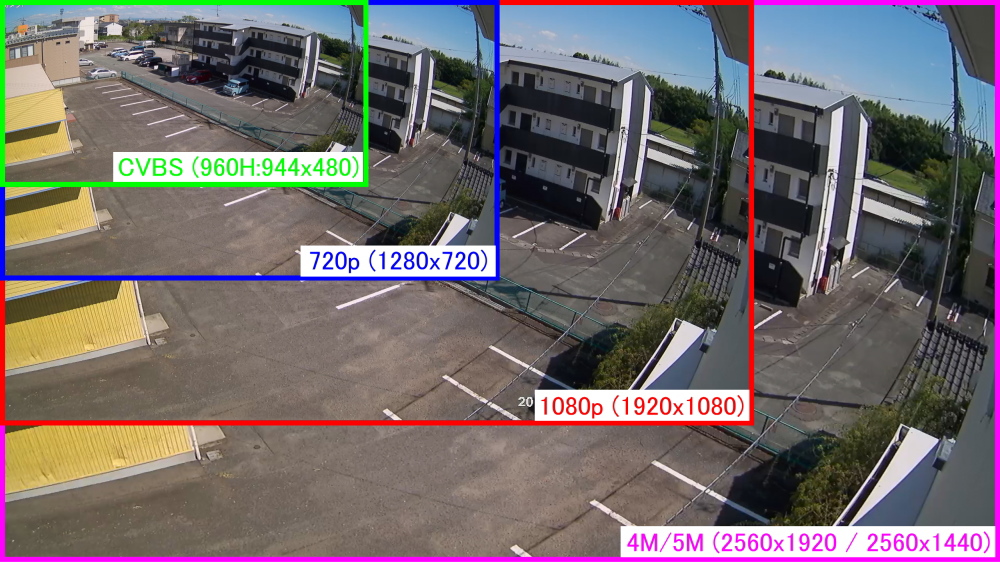

<解像度比較>



●高画質映像圧縮技術：「H.265」により高画質映像を高圧縮でHDDに保存できます

【H,265】


　同じ画質のデーターを半分の容量で保存
　　(2倍の圧縮)
　　ビットレートで同様の画質を表示することが可能
最高画質設定時
　1TBあたり・・・約150時間の長時間・高圧縮・高画質録画が可能
（上記の値は最高画質設定時の目安です。
映像の変化量によっては変化することがあります）
●上書き保存設定
※HDDが満杯になった場合、
保存された一番古い映像から自動的に上書き録画されます

（最大８TBｘ１台）
　長時間の録画映像の保存が可能です





　

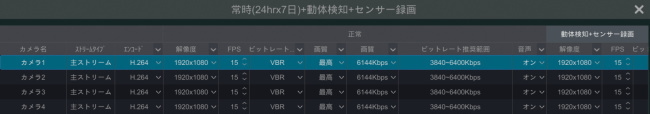

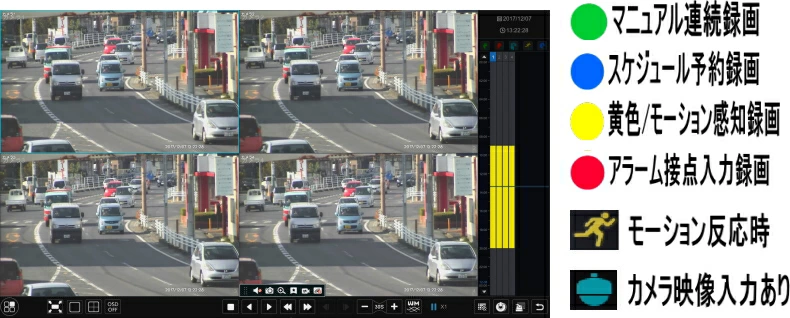

●録画設定
  ：各種録画モード（連続録画/モーション感知録画/アラームセンサー接点入力録画）ごとに
時間帯/曜日/CH別の録画スケジュール設定が可能です
：常時録画＋モーション感知録画＋センサー接点入力録画
　　（常時低画質または低コマ数で録画し、　イベント発生時に画質またはコマ数を上げて録画が可能です。HDDの消費容量を節約できます）
常時録画 ：24時間連続録画
モーション
感知録画		 ：映像に動きがあった場合のみ録画します
センサー
接点録画		 ：本体裏面の接点入力があった場合のみ録画します


 カレンダー検索 ：録画した過去の映像を検索する場合に便利なカレンダーと時間帯の帯グラフから
日時の指定検索ができます
カレンダー検索以外にイベントリスト検索、タグ検索（お気に入り）、画像（スナップショット）検索、
サムネイル検索が可能です
 イベント検索 ：モーション検知録画やアラーム接点入力録画などのイベント録画検索

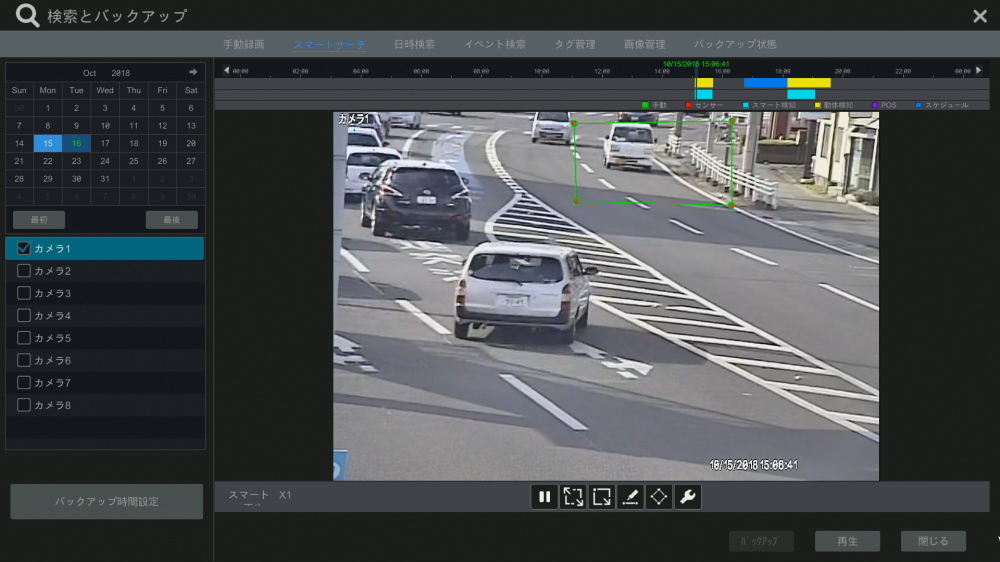

 スマート検索  再生映像中の任意の一部のエリアに動きがあった時間帯を自動的に検索・再生を行います
　（動きが無い時間帯は、早送り・またはスキップします）
   UTC機能（Coaxial Control)：
　UTC対応カメラのOSDメニューを映像同軸線を通じて本DVRから遠隔操作が可能です
　（カメラ設置後のカメラOSDメニュー再調整がカメラ本体を触ることなく
　　　　DVRから簡単に変更可能）
   ネットワーク内蔵機能
パソコンのIEブラウザーやiPhone、Androidなどのスマートフォンより遠隔監視可能です　
（NATアクセス機能追加）


※録画フレーム数、画質はCHごとに設定可能です

●現在の映像を録画しながら（録画を停止することなく過去の映像を再生できます
●高画質録画　各CHをフルスクリーンで録画するため、再生時映像がきれいです
分割再生表示時も4画面とも非常に滑らかな（Max30ｆｐｓ）映像で表示されます（フルスクリーン再生時も同じく）

録画時間の目安となります
■ビットレート「bps」
映像1秒間あたりに転送できるデーター量の事です
ビットレートが高いと1秒間に沢山のデーターが転送でき、高画質でなめらかで綺麗な映像が見れますが
データー量が多くなりHDDの使用量が増えます
又、機器等に負担がかかる為ネットワークカメラなどは接続が途切れたりする事もあります
ビットレートが低すぎるとデーター量が少ない為にカクカクした映像になります。
■フレームレート「fps」
1秒間の動画で見せる静止画の枚数(コマ数)
フレームレートが多いほど滑らかな動画になります
フレームレートはデーター量が多くても少なくてもビットレートと同じような事がおこります
人の目で自然な動きに見えるのは30fps程度です

保存期間の目安　　

 2TB  2M  5M  (4K)8M
 解像度  1080p/30fps  1920p/12fps  2160p/7fps
 高画質  14日間  10日間  7日間

(アナログCVBSカメラの場合はデーター量が少なくなる為上記より保存期間が長くなります)
録画設定や動きの違い、又はカメラの接続台数でHDDの保存期間は変わります

●スマート検索（再生）


●各種イベント発生時、以下の動作設定が連動可能です

　 本体動作→
↓発生イベント 		  録画  本体裏面
アラ−ム接点出力		  スナップショット
（任意のCH)		  Eメール送信
（画像添付可能
 全画面
フルスクリーン表示 		 ブザー音 RS-485
PTZカメラ制御
モーション感知時 ○ ○  ○ ○ ○ ○ ○
接点入力時 ○ ○  ○ ○ ○ ○ ○
ビデオロス時 ○  ○ ○ ○ ○ ○
HDD/システム
異常発生時		 ○   ○ ○
ネットワーク
異常発生時 		 ○   ○
HDD満杯時 ○   ○ ○
　○＝可能　　（空欄）＝不可

【本機機能】

●スナップショット（任意のCH)：静止画をHDDに保存します
　
　・全画面フルスクリーン表示（任意のCH)：任意のCHをフルスクリーン表示します
　・ブザー音：本体内部のブザーを鳴らします

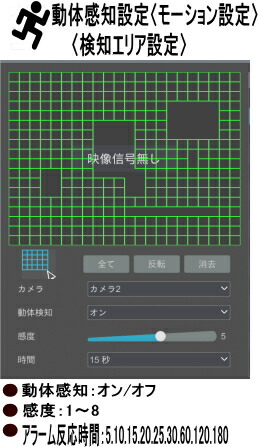

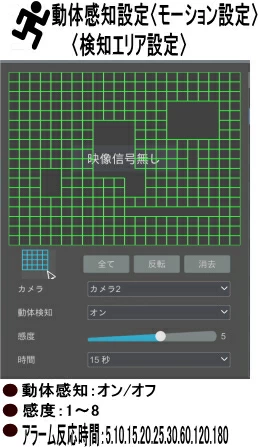

●モーションディテクター機能搭載
　各CHの映像に動きがあった場合、検出したｃｈを自動的に録画を開始します
　感知感度は各ｃｈごとに8段階設定が可能です　
　感知エリアサイズと場所の変更設定が可能です：各CHで任意の場所と大きさを,１エリアに設定可能です（縦横22ｘ18エリア）
(屋外撮影画面で庭木が揺れるエリアを避けてのモーションエリア設定しますとゆれる木の影響が無く誤録画を避けられます)
モーション感知録画秒数：5、10、30秒、1、2、5、10分間

●ビデオロス時/モーション反応時/接点入力時/HDDエラー時/ネットワーク切断時
本体裏面アラーム接点出力：本体裏面のアラーム接点出力より接点出力を行います（5,10,20,30,60,120秒間，連続）
アラームリレー接点出力時間：なし、5、10、30秒間、1、2分、連続、に設定可能
ブザー音継続時間：なし、5、10、30秒間、1、2、5、10分、に設定可能
フルスクリーン表示：なし、5、10、15、20、30、40秒間、1、2、3、5分間、常時
　
※モーションディテクト、アラーム接点入力、接点出力を行う時間帯（0〜24）/曜日（月〜日）をCHごとにそれぞれ設定可能です

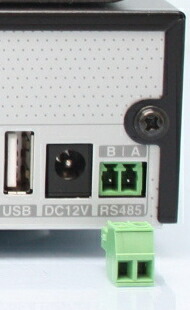

●ＲＳ-485コントロール
RS-485PTZカメラ制御：RS-485PTZカメラを任意の向き（プリセットポジション）へ向けます
弊社パンチルトズームカメラをコントロール可能
コントロール可能な機能は、パン（左右）、チルト（上下）、ズーム、64プリセット、クルーズ、操作速度1段階

●シーケンシャル表示機能：各CHを自動的に切り替え全画面表示可能。（選択した分割画面やCHのみの切り替え表示も可能です）
　（切替時間は5、10、15、20、30、40秒間、1分に設定可能）

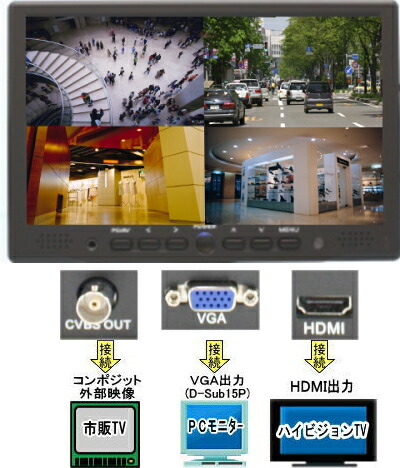

●HDMI＋VGA映像出力：メインモニター映像をHDMIとD-Sub15Pinの同時出力
HDMIまたはD-Sub15Pin搭載の市販PCモニター等への出力が可能です
　（出力解像度：４Ｋ(3840x2160)、1920x1080、1280ｘ1024、1024ｘ768ピクセル）
注意：４Ｋ(3840x2160)出力はＨＤＭＩ端子のみです（ＶＧＡ端子は1920ｘ1080、1280ｘ1024、1024ｘ768出力のみです）

●CVBS出力：従来のアナログコンポジット映像信号出力付き
　メインモニター出力モード：HDMIやVGA端子と同じメインモニター画面を出力
　スポット出力モード：HDMIやVGAとは別に、常時シーケンシャル出力（自動CH切り替え表示）
※CVBS画面ではMENU文字が読みずらくなる為、メインモニターはHDMIまたはVGA接続をおすすめします

●映像入力の調整機能
入力映像の明るさやコントラストなどを各ｃｈごとに調整できます

●各チャンネルへカメラタイトルが入力出来ます
各ＣＨカメラタイトルに使用可能な文字は
・A〜Z
・a〜z
・0〜9
・その他記号（*-@#._)最大32文字です
カメラ名/時間のOSDは表示非表示の設定が出きます
注意)時間表示は消せません


●ユーザー、パスワード保護機能：
　ユーザーごとに各種権限を設定しパスワードを入力しないと本機の操作を制限します
（ユーザーごとに許可/制限可能な権限一覧）
・ライブ閲覧（CH別）　・録画映像の再生（CH別）　・バックアップ（CH別）
・ログ閲覧　・録画開始/停止操作　・各種設定変更　・音声　・PTZカメラ操作　・ネットワーク接続


■LAN接続（ネットワーク配信機能）
●IE（インターネットエクスプローラー）より遠隔監視（ライブ/再生）/遠隔設定が可能
　本機とネットワークからのPCと同時に別々の操作が可能です
　（本機ではライブ映像を表示しながら、PCからは過去の映像をカレンダー検索再生が同時に可能ですので
　　本機のTVのライブ監視を止めることなく、PCから過去の映像の閲覧が可能
　　さらには、本機で過去の映像（昨日分）を再生しながら同時にネットワークのPCからは2日前などの異なる映像を
　　同時に再生可能です)
本体の各種設定やネットワーク経由のバックアップ、RS-485PTZカメラの遠隔操作も可能 （ユーザー/パスワード認証）
●画像付きEメール送信機能
Eメール送信（画像添付可）：指定のメールアドレスへEメールを送信します（要：ネットワーク接続）
ビデオロス時、モーション感知時や本体異常発生時に
携帯電話やパソコンのメールアドレスにEメールを送信可能です
モーション感知時には画像が添付されます
（ビデオロス時は画像は添付されません）

●IPカメラ（ONVIF）1台まで追加可能（本機能はサポート対象外となります）
IPカメラ（ONVIF）カメラを1台まで追加可能です（要ネットワーク設定）

●有線LANポート付きのwifiモバイルルーターで遠隔監視が可能
光インターネット回線等が無い環境下で有線LANポート付きのwifiモバイルルーター（下記例）を使用しますと
パソコン(InternetExplorer, CMSソフトウェア)、スマートフォンよりNATアクセス機能を使用し遠隔アクセスが可能です
NATアクセス・・・本体固有の英数を使用したアクセス方法になります
注意：基本的にはIPアドレスを使用した遠隔アクセスはできません
＜確認環境＞
DVR：(SA-51170,51175,51180等　NATアクセス機能付きの）DVR録画機
Wifi端末：Wimax Speed Wi-Fi HOME L01/L01s　　（DVRとLANケーブル接続します）
WiMAX2+エリア内（または各種通信キャリア 4G/LTEエリア内）

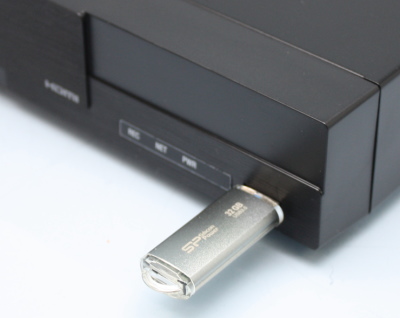

■USBメモリースティックへのバックアップ機能
●USBメモリースティック（別売　市販品）へ記録映像のバックアップがきます
　バックアップしたUSBメモリースティックをPCへ接続し再生可能です
　出力ファイル形式は専用形式とAVIファイルでの出力が可能です
VLCプレーヤーは（動画再生内部ソフト）が組み込まれている為に再生できます
　　　*再生できない場合は「VLC」または「GOM PLAYER」などのフリー再生ソフトをご使用下さい

　・専用形式ファイル：PCで専用のソフトウェアを使用しての再生になります
　　　　　　　　　　　　　　分割表示やスナップショット、AVIファイル出力などの機能があります
　　　　　　　　　　　　　　（再生に必要なプレーヤーはバックアップ時にUSBへ自動的にコピーされます）
　　　　　　　　　　　　　　
　・AVIファイル：PCでそのまま再生が可能なファイル形式になります
　　　　　　　　　　　(映像データーの拡張子は「.avi」になります）

●PhoneやAndroidスマートフォン、タブレットなどの端末からも
　　遠隔監視が可能です
　・iPhone・iPadからの遠隔監視、録画映像の再生が可能です
　　遠隔監視ソフトウェア　 SuperLivePlus (iOS11.1対応） 　
　（動作確認済み）

●ネットワーク機能内蔵：
　　　　　　パソコンのIEブラウザーやiPhone、Androidなどのスマートフォンより
　　　　　　　遠隔　　監視可能です　（NATアクセス機能）

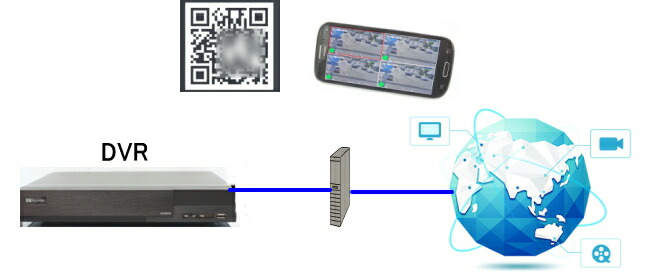

  ●NATアクセス機能とは
ポートの開放設定や固定IPを使用せずに外部より遠隔監視を行う機能です　
NATサーバー機能内蔵のDVRをインターネット回線に接続後、
メニュー画面のQRコード、もしくはDVRのMACアドレスを指定することで
PC（InternetExplorer）やスマートフォン（Android・iOS用アプリ）から簡単にアクセスが可能です
・接続時、IPアドレスの入力は必要ありません
　（ID、パスワード、MACアドレスのみの入力になります）
※MACアドレス・・・DVR固有のシリアル番号（DVRに表示されます）
（固定IPアドレスやDDNS等での遠隔監視も併用可能です））

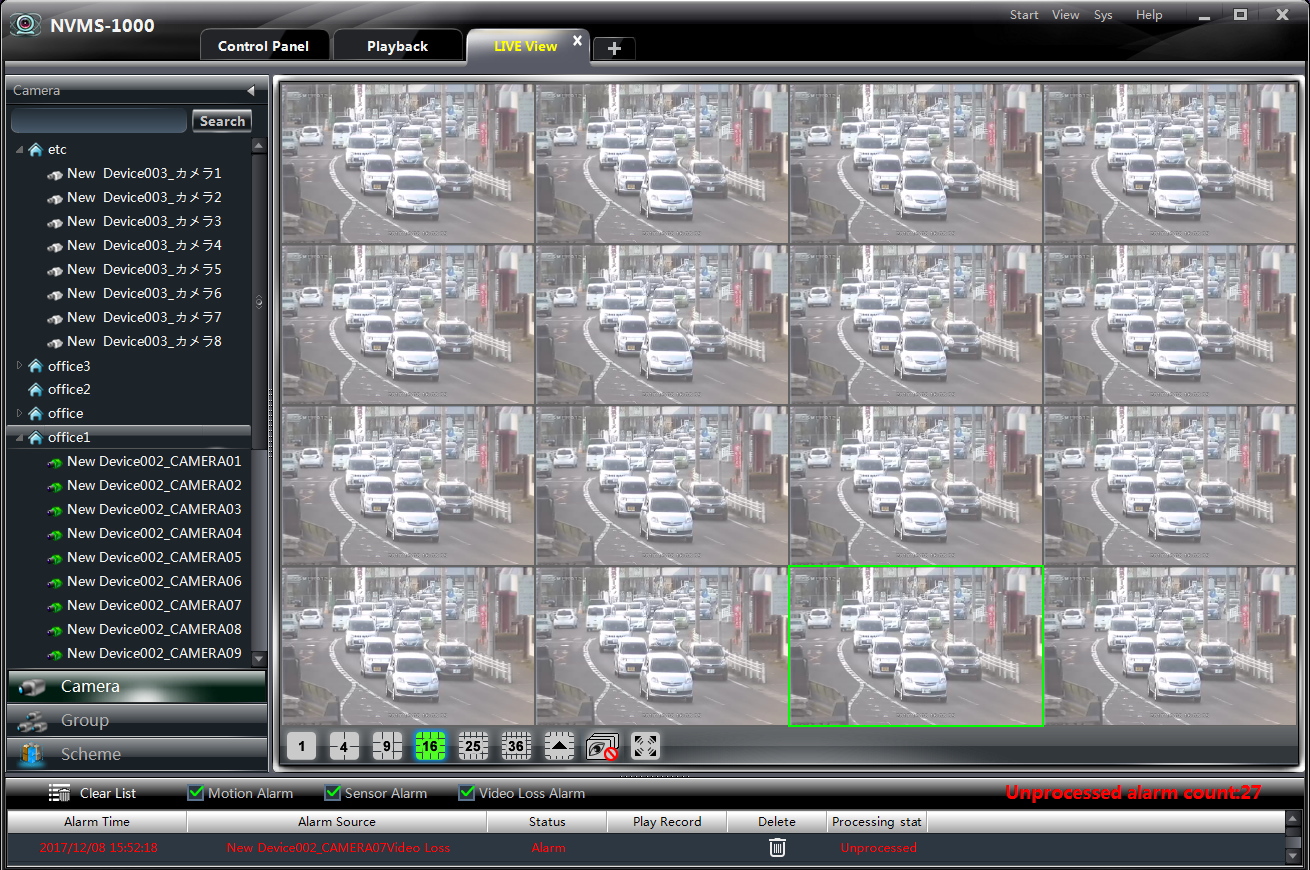

●CMS集中監視対応（NVMS-1000)　　
　　(対応機種：51241,51170,51175,51180,50696,50810,50927,51060,50741,50748,
50826,50938,51065,50756,50946,51070,50916,50832,50877,50950,50955）
　複数のDVRを一括で遠隔監視が可能です
　・PC用CMS遠隔一括監視ソフトウェア NVMS-1000
　　Windows 7/8/8.1/10対応







・

*HDMI端子付き:液晶TVや格安な市販の
　　　　　PCのモニター(要接続線)へ接続映像出力出来ます
 　出力解像度は　
(1024ｘ768、1280ｘ1024、1920ｘ1080、3840x2160ピクセル)
*VGA端子付き:TVより格安な市販の
　　　　　PCのモニター(要接続線)へ接続映像出力出来ます
 　出力解像度は
（1024ｘ768、1280ｘ1024、1920ｘ1080ピクセル)
*CVBSアナログx1出力(メイン、スポット出力切替可
非常に高画質、高精細です(4Kモニター推奨）
（分割画面でも、各CHの映像が非常に鮮明です）
 AHD/TVI(4K,5M,4M,1080p,720p)CVBSカメラが
各ch混在して接続可能です
各CHの組み合わせに制限はありません


※遠隔監視対応ソフトウェア
・PC、Webブラウザーによる監視
対応ブラウザー
InternetExplorer 10/11
（注：Microsoft Edge　非対応)

・PC用CMS遠隔一括監視ソフトウェア
NVMS-1000 →ダウンロード
（51170,51175,51180,51060,50696,50810
,50927,50841,50826,50938,50756,50946
,51070,50916,50832,50877,50950,50955対応）
Windows XP/7/8/8.1/10対応




　


  ※遠隔監視対応ソフトウェア
・iPhone/iPad用
　遠隔監視ソフトウェア
SuperLive Plus (iOS 11.1以降）


・Android端末用
　遠隔監視ソフトウェア
SuperLivePlus
 ※ネットワーク遠隔監視、USBバックアップ再生対応確認OS
・Microsoft Windows 7　　 (32bit/64bit)
・Microsoft Windows 8　　 (32bit/64bit)
・Microsoft Windows 8.1 　(32bit/64bit)
・Microsoft Windows 10　 (32bit/64bit)



製品仕様　
 記録方式　　H.265(録画・ネットワーク）

 カメラ入力

対応信号
 8M(3840x2160)5MP(2560x1920),4MP(2560x1440),1080p-Full-HD
(1920ｘ1080),720p(Ver1.0)1280ｘ720
+IPカメラ(ONVIF)　2CH
4ch入力(BNCJ) 1.0Vp-p.75Ω(BNC Type)　NTSC
録画
録画フレーム数  AHD.TVI
(4K)8MP 入力時2160p(3840x2160Pixel)録画(7fps/ch)1CHのみフル録画可能
（4K-LITE時15fps/chも可能）
5MP 入力時1920p(2560x1936Pixel)録画 (12fps/ch)
4MP 入力時：1440p(2560x1440Pixel録画(15fps/ch)
2MP入力時1080p：1920x1080Pixel　録画(30fps/ch)
4MLitel/1080p/720p/960H/D1入力時：録画(30fps/ch)

　※1080p-LITE 設定＝解像度を落として録画コマ数を優先させます
各CHごとに１fps刻み設定可能
録画ビットレート
 		  32〜10240 kbps (15段階
音声入出力

 入力ｘ4　出力ｘ1　　RCAJ
モニター映像出力　　VGAx1,HDMIx1,CVBSx1
＜メイン＞
 VGA(D-sub15pin)ｘ１出力（1024ｘ768、1280x1024、1920ｘ1080（フルHD))
HDMIｘ１出力（1024ｘ768、1280x1024、1920ｘ1080（フルHD)）、3840x2160(4K))
CVBSアナログｘ１出力（メイン、スポット出力切替可）
最大同時表示CH数
 		 モニター（HDMI,VGA,CVBS）：（ライブ時）4CH分割表示
モニター（HDMI,VGA,CVBS）：（再生時）4CH分割表示
ネットワーク(IE,CMS)(：（ライブ時）4CH分割表示
ネットワーク(IE,CMS)(：（再生時）4CH分割表示
スマートフォン(SuperLivePlus)：（ライブ時）4CH分割表示
スマートフォン(SuperLivePlus)：（再生時）4CH分割表示
録画時間
（4ch入力時の目安）
録画中に再生も可能
(Triplex)
　		 ・1TＢあたりの録画可能時間例　（ＮＴＳＣ）約150時間
（4CH/720p 1280x720/最高画質/合計120ｆｐｓ(30fps/ch)時)
（4CH/1080p 1920x1080/最高画質/合計60ｆｐｓ(25fps/ch)時)
上記録画日数は道路などの映像の変化量の多い場所での録画時間です。
コマ数を減らしたり設定を変える事で更に録画時間が長くなります
(もちろん弊社全てのDVRも本機も自動上書き録画可)
UTC機能（Coaxial Control)

 		 UTC対応カメラのOSDメニューを映像同軸線を通じて本DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）

 録画映像の検索
 サムネイル検索、カレンダー検索、イベント検索、録画データー検索、画像検索
 年/月/日/時/分/秒
記録表示
 本機はインターネット回線接続（NTP)により時刻の自動修正を行います
 HDD

 1x3.5” SATA HDD(最大8TB迄)
アラーム 裏面
アラーム入力
アラーム出力
 ４入力（N.O./N.C.)
１出力(N.O.)
 アラ−ム動作.警告ブザー ビデオロス時/モーション反応時/接点入力時/HDDエラー時/ネットワーク切断時
アラームリレー接点出力時間：なし、5、10、30秒間、1、2分、連続、に設定可能
ブザー音継続時間：なし、5、10、30秒間、1、2、5、10分、に設定可能
フルスクリーン表示：なし、5、10、15、20、30、40秒間、1、2、3、5分間、常時　
バックアップ
  出力ファイル形式は専用形式とAVIファイルでの出力が可能です
USBメモリースティック、ネットワークバックアップ（PC)
その他
 インターフェース
 USB2.0、RS-485

モーション感知
録画時間
 5、10、20、30、秒 1、2、5、10分間
 再生速度
 早送り：約x2、x4、x8、x16、ｘ32
巻き戻し約：ｘ2、ｘ4、ｘ8、ｘ16、ｘ32
スロー再生約：1/2、1/4 、1/8、1/16、1/32
 ズーム機能
 2倍
 スケジュール録画
(タイマー録画)
 簡単自動設定の他に、
24時間中の時間帯/曜日/CH別ごとに録画設定可
（連続予約録画、モーション反応録画、アラーム接点入力録画）
電源
 AC100V 50/60Hz、DC12V/2A
 消費電力
 約24Ｗ
正常動作温度
 +5℃〜+40℃
重量
 約1.1kg(HDD無し
サイズ
 約300x45x250mm

停電復帰後の動作
 自動的に設定の録画モード機能を開始します
*全イベントの回数は：Max-イベント


HDD無しタイプはHDDは内蔵してませんので市販のHDDをお買い求め下さい
（シーケンシャル(スキャン)機能で(5、10、15、20、30、40秒、1分ごとに
　メイン映像出力より、分割画面や1〜4chの任意の各CHがと切り替わります
　スポット設定により、CVBS出力をスポット専用としても使用可能）
