WPT-01セット　機器詳細

戻る

雲台コントローラ、カメラ雲台(回転台)、

(47030)コントローラーのご使用方法
　*メインスイッチをMAN（マニュアル）側にすると、
　　LEFTのボタンを押すと左に動きます
　　RIGHTのボタンを押すと右に動きます
　　UPのボタンを押すと上に動きます
　　DOWNのボタンを押すと下に動きます

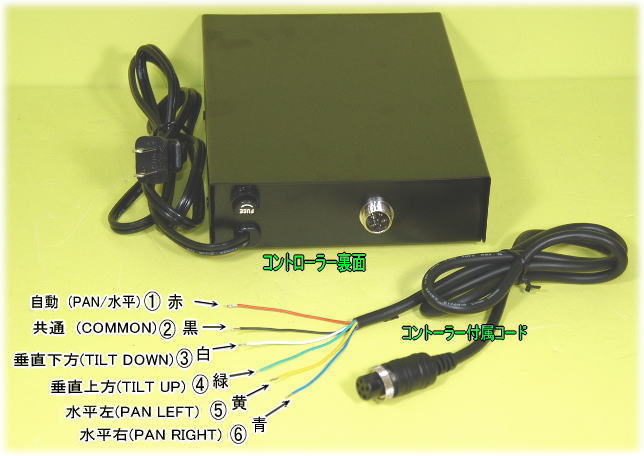

1/赤：自動(PAN/水平)　　2/黒：共通（COMMON)　 3/白：垂直下方(TILT Down)　　4/緑：垂直上方(TILT　UP)　 5/黄：水平左(PAN Left)　　　6/青：水平右(PAN Right)
水平のみの雲台（48681)併用時は TILT線は不要ですのできちんと線先端部を絶縁処理して下さい

　*AUTOの側にすると自動で左右に動きます（上下には動きません）
　*メインスイッチを中央（中立）にするとOFFになります

コントローラー(47030)
　*電源入力　：AC100V
　*電源出力　：AC100V(3Aヒューズ入り)
　*動作温度　：-10度から+60度
　*サイズ　：152mm(W) / 188mm(D) / 58mm(H)
　*重量　：1.25Kg

(47024)屋外兼,屋内用、雲台(回転台)、

本機はパン＆チルトコントローラーとの組み合わせによりカメラを左右350度、上下±60度回転できます
ご使用にあたって次の点は必ずお守り下さい
　*100V配線が必要になるため取付工事は、
　　電気工事の資格を持っている方のみ工事して下さい
　*取付に関しては十分注意して落下しないようにしっかり取り付けて下さい
　　（落下等による事故においては当社では一切の責任は負いません）
　*屋外で使用する際は各コネクター部分に防水テープを巻いて
　　水が入らないようご注意下さい
　　（付属の熱チューブで一本一本絶縁して下さい、
　　　全体にも熱チューブを巻いて、その後防水テープを巻いてください）
　*カメラの電源及び映像コードは回転のじゃまにならないようにたるませて固定して下さい
　*湿度の高い場所やゴミ、ほこりの多い場所には設置しないで下さい
　*分解したり、改造したり、衝撃を与えないで下さい
　*利用可能なカメラの重量はトータルで4Kg以下です
　*本機は水平に取り付けてください

取りつけ方法
　*取付は安全な場所に固定して下さい
　*破線はハンダで確実に固定して下さい

1/赤：自動(PAN/水平)　　2/黒：共通（COMMON)　　3/白：垂直下方(TILT Down) 　　4/緑：垂直上方(TILT　UP)　　5/黄：水平右(PAN Right)　　　6/青：水平左(PAN Left)

　　　（表・裏で左右を間違えないようにご注意下さい。
　　　　又、この6ヶの線はAC100Vが動作時に流れます。
　　　　10m位のご使用距離の場合は0.3mm（１本が）でも、
　　　　OKですがこれ以上の距離の場合コネクターの出口を大きくして
　　　　100Vのご使用できる配線を使用して下さい。
　　　　消費電流は240mAです）
　*回転台の付属のボルトでカメラを任意の穴を選び固定します
　*コネクターを確実に差し込み、コントローラーのコンセントをAC100Vコンセントに差し込みます
　*付属の六角レンチで、ストッパー位置をずらすとオート時自動でストップする場所が選択できます

回転台(47024)
　*動作電源入力　：AC100V（コントローラーより供給）
　*水平動作(Pan)　：350度（オート＆マニュアル）
　*垂直動作(Tilt)　：±60度（マニュアルのみ）
　*動作スピード　：Pan6度/秒、Tilt3度/秒
　*取り付け可能重量　：4Kg以下
　*動作温度　：-20度から+60度
　*サイズ　：196mm(D) / 277mm(H)
　*動作湿度　：35%-90%

WPT-01セット 機器詳細

WPT-01セット　機器詳細
