SA-VTR3｜映像信号検出スターター　機器詳細

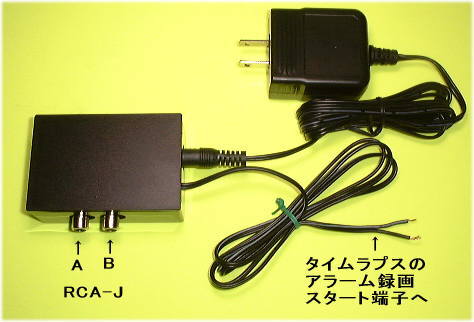

	A(RCA-J)・・映像入力 B・・・・・・・・・ビデオデッキへ 【仕様】 電源電圧　DC9〜15V　2．1mmФ　センター＋ 消斉電流　60mA以下 ケース寸法　50×75×30mm 入力　RCAジャック　ビデオ信号1Vp−P 出力　RCAジャック　ビデ江信号　1Vp−P（入力よりのスル 内部回路入力インピーダンス　500Ω以上 出力　無電庄接点出力　約2秒　ma x DC24V 1A 接点出力線　平行線　約1m
【概要】 本機は断続する映像信号でWJ-2096タイムラプスビデオデッキで自動録画する機器です SA-VTR1と本機とWJ-2096とを接続（3C-2Vコード1本）する事によりセンサーが感知しデッキ録画スタート,ストップを繰り返します。 ビデオ信号を検出して、最初の約2秒間無電庄接点トリガー信号を出す装置です。同期信号検出には ノイズに対して強い専用ICを用い、ワンチップマイコンにより垂直同期信号から信号の有無を判断していますので誤動作を極力排除できます。
使用上のご注意 ●内部にはワンチップマイコンを使用しています。携帯電話などの強電界中では誤動作の可能性があります。 ●水分などのかからない場所でご使用ください．　　　　　　　　　　　　 ●過電圧など誤ったご使用で内部回路を永久破壊する場合がありますのでご注意ください． 内部ワンチップマイコン時間設定（標準） 垂直同期信号欠けキャンセル時間・・0．1秒 無信号判定時間・・0．5秒 有信号判定時間・・0．3秒 接点出力時間・・・2.0秒
※センサシステムの動作をよく理解した上でご使用ください。本装置を用いて生じるあらゆる不利益も当方ではいっさい保証できませんの で予めご了承ください。
