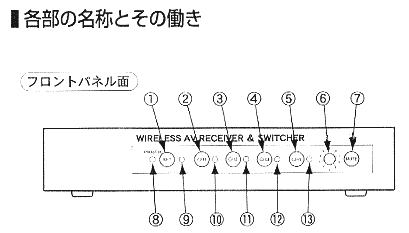

①SCANSETKEY（スキャンセット・スイッチ）
スキャンセット・スイッチを押すとLEDが点灯しスキャン機能
（自動チャンネル切替）が設定されます．
②1CHKEY（1チャンネル・スイッチ）
1CHKEYスイッチを押すと1CHLEDが点灯し1チャンネルが
選択されます．
③2CHKEY（2チャンネル・スイッチ）
2CHKEYスイッチを押すと2CHLEDが点灯し2チャンネルが
選択されます。
④3CHKEY（3チャンネル・スイッチ）
3CHKEYスイッチを押すと3CHLEDが点灯し3チャンネルが
選択されます．
⑧4CHKEY（4チャンネル・スイッチ）
4CHKEYスイッチを押すと4CHLEDが点灯し4チャンネルが
選択されます．
⑥TIMERADJUSTKEY（切替時間調整スイッチ）
画面の切り替わる時間を設定します．
切替時間は4，6，8，10，12，14，16，18秒の8段階で
設定が出来ます。
⑦MUTEKEY（ミュートスイッチ）
音声をミュート（消音）するスイッチです。スイッチを押すと
音声が消音状態になり、再度押すと消音が解除され
音声が出力されます。
⑧PER/FIXCHANNELLED（電源／チャンネル固定表示LED）
電源が入り動作状態になるとLEDが点灯します。
⑨SCANSETLED（スキャン設定・表示LED）
SCANSETKEY（スキャンセット・スイッチ）を押すと
LEDが点灯します。
|
⑩1CHLED（1チャンネル・表示LED）
1CHのスイッチを押すとLEDが点灯します．
⑪2CHLED（2チャンネル・表示LED）
2CHのスイッチを押すとLEDが点灯します．
⑫3CHLED（3チャンネル・表示LED）
3CHのスイッチを押すとLEDが点灯します。
⑬4CHLED（4チャンネル・表示LED）
4CHのスイッチを押すとLEDが点灯します．

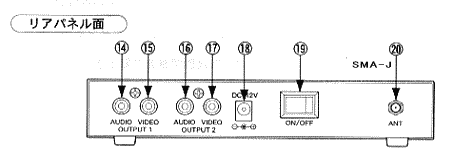

⑭AUDI01（音声出力端子1）

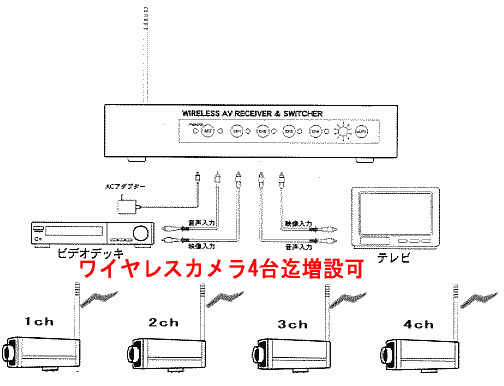

テレビ等の音声入力端子（白色）にC-161音声出力端子
（白色）付属のRCAコードで接続します。
⑮VIDEOl（映像出力端子1）
テレビ等の映像入力端子（黄色）にC-161映像出力端子
（黄色）付属のRCAコードで接続します．
⑯AUDI02（音声出力端子2）
ビデオデッキ等の音声入力端子（白色）にC-161音声出力端子
（白色）に接続すれば録画が出来ます。
（もちろんテレビ等のモニターにも接続が出来ます）
⑰VIDEO2（映像出力端子2）
ビデオデッキ等の映像入力端子（黄色）にC-161映像出力端子
（黄色）に接続すれば録画が出来ます．
（もちろんテレビ等のモニターにも接続が出来ます）
⑱DC12V（電源入力端子DC12V）
付属のACアダプターを差し込んで下さい．
DC12V（直流）が供給されます。
⑲POWER SW（電源スイッチ）
電源・入／切のスイッチです。
⑳ANT（アンテナ端子）
付属のアンテナを接続して下さい．無線で音声・
映像を受信する場合、電波状況に大きく左右されます．
画面を見ながら、最良の状態を保てるよう
にアンテナの向きを微調整して下さい。
|
